Raccordement électrique
28
6.7 Raccordement de l'unité de mesure

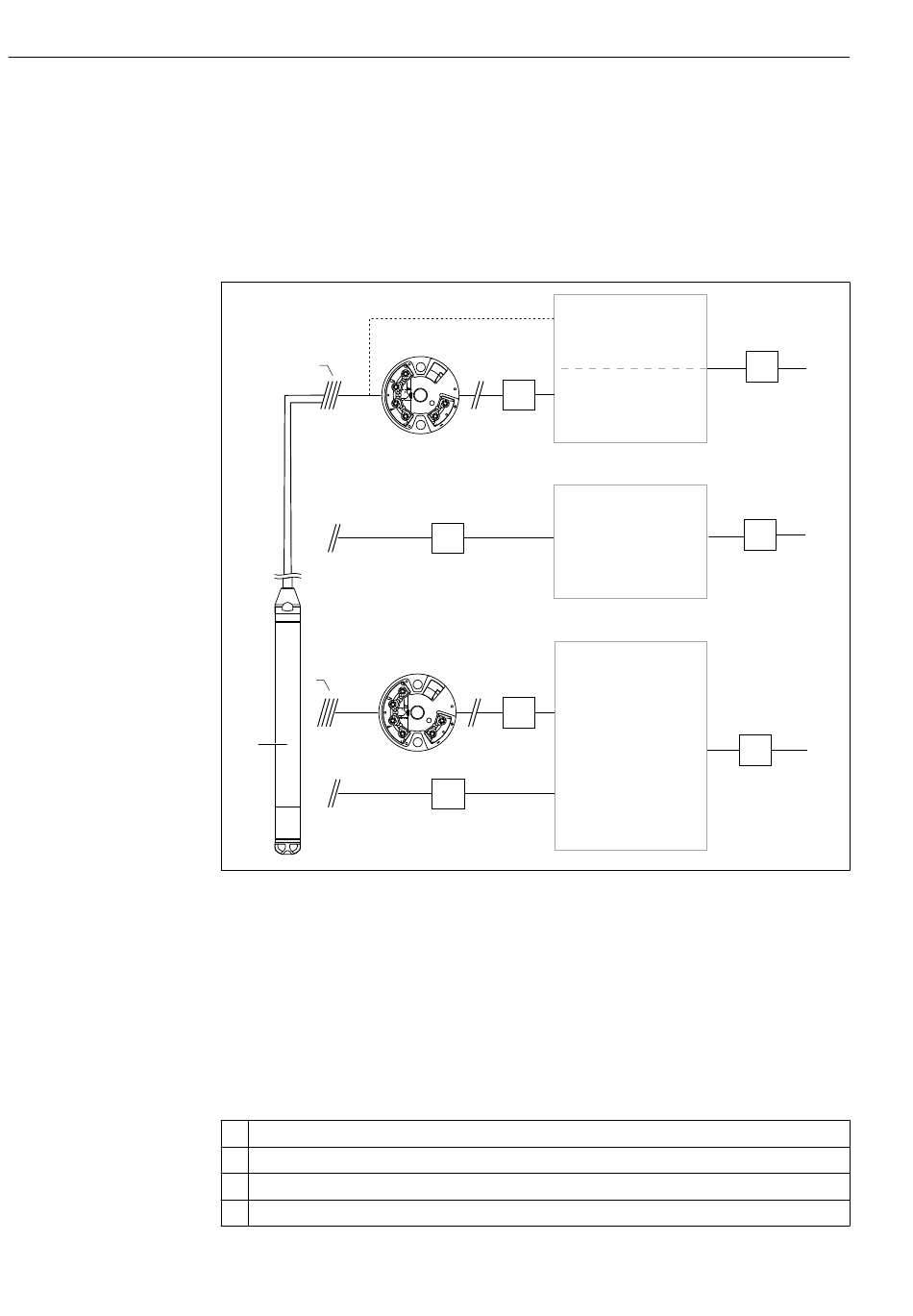

6.7.1 Protection contre les surtensions
Pour protéger le Waterpilot et le transmetteur de température pour tête de sonde TMT181
contre les pics de tension parasites élevés, Endress+Hauser recommande d' i nstaller un
parafoudre en amont et en aval de l' u nité d' a ffichage et/ou d' e xploitation comme le montre
le schéma.
2
2
1
A Alimentation, affichage et unité d' e xploitation avec une entrée pour Pt100
B Alimentation, affichage et unité d' e xploitation avec une entrée pour 4 à 20 mA
C Alimentation, affichage et unité d' e xploitation avec deux entrées pour 4 à 20 mA
1 Waterpilot FMX21
2 Raccordement pour la Pt100 intégrée dans le FMX21
3 4 à 20 mA (température)
4 4 à 20 mA (niveau)
5 Parafoudre, par ex. HAW d' E ndress+Hauser (ne pas utiliser en zone explosible).
6 Alimentation
6.8 Contrôle du raccordement
 L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
 Les câbles utilisés satisfont-ils aux exigences ?
 Les câbles sont-ils exempts de toute traction ?
 Tous les presse-étoupe sont-ils montés, serrés fermement et étanches ?
3
5
4
5
3
5
4
5
Waterpilot FMX21
A
5
B
B
5
C 5
Endress+Hauser
6
6
6
A0030206-FR
