4.8.4 Plans de câblage

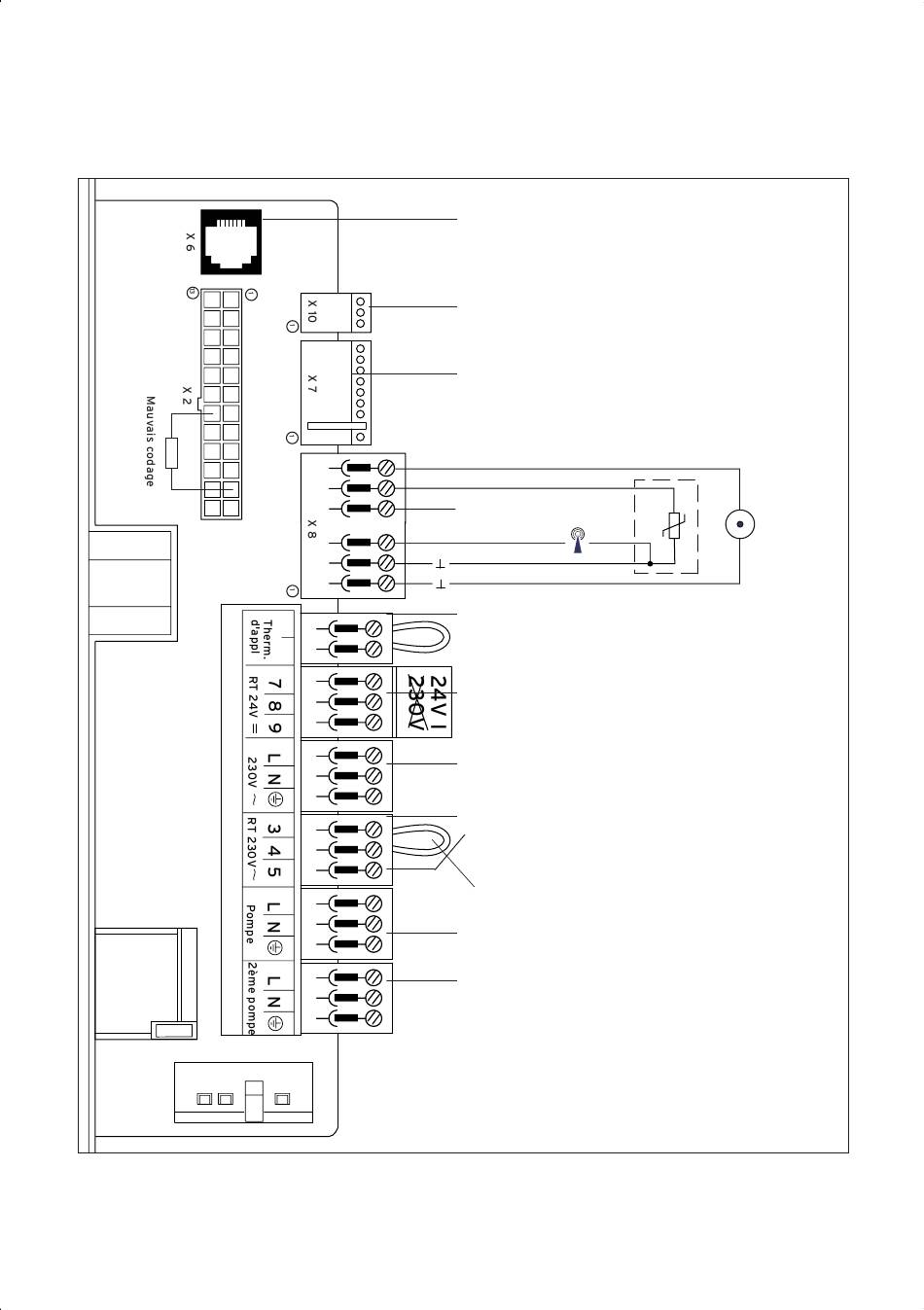

Fig. 4.15 Plan de raccordement ecoTOP VU 466
Instructions d'utilisation et d'entretien ecoTOP VU 466
Diagnostic
Signal de la pompe PWM
Boîte accessoires raccordement 306 248
et module multi-fonctions 306 253
Thermostat maximal pour chauffage au sol, 20 V
(en cas de raccord, retirer le pont)
Thermostat d'ambiance 24 V : Raccords 7, 8 et 9
Attention : Ne pas raccorder à la tension du secteur !
Danger de destruction de l'électronique !
Raccordement au secteur : 230 V/50 Hz
Raccord vantilateur : 230 V/50 Hz
Thermostat d'ambiance : 230 V/50 Hz
(en cas de raccord, retirer le pont)
Raccord pompe de chauffage
Raccord pompe de bouclage ou
pompe de chauffage ext. ou
pompe de ballon ou
pompe solaire
(commutation par système DIA, point de diagnostic d.16)
Réglage d'usine : pompe de ballon
Installation 4
