Instructions pour l'installation
D
ATTENTION!

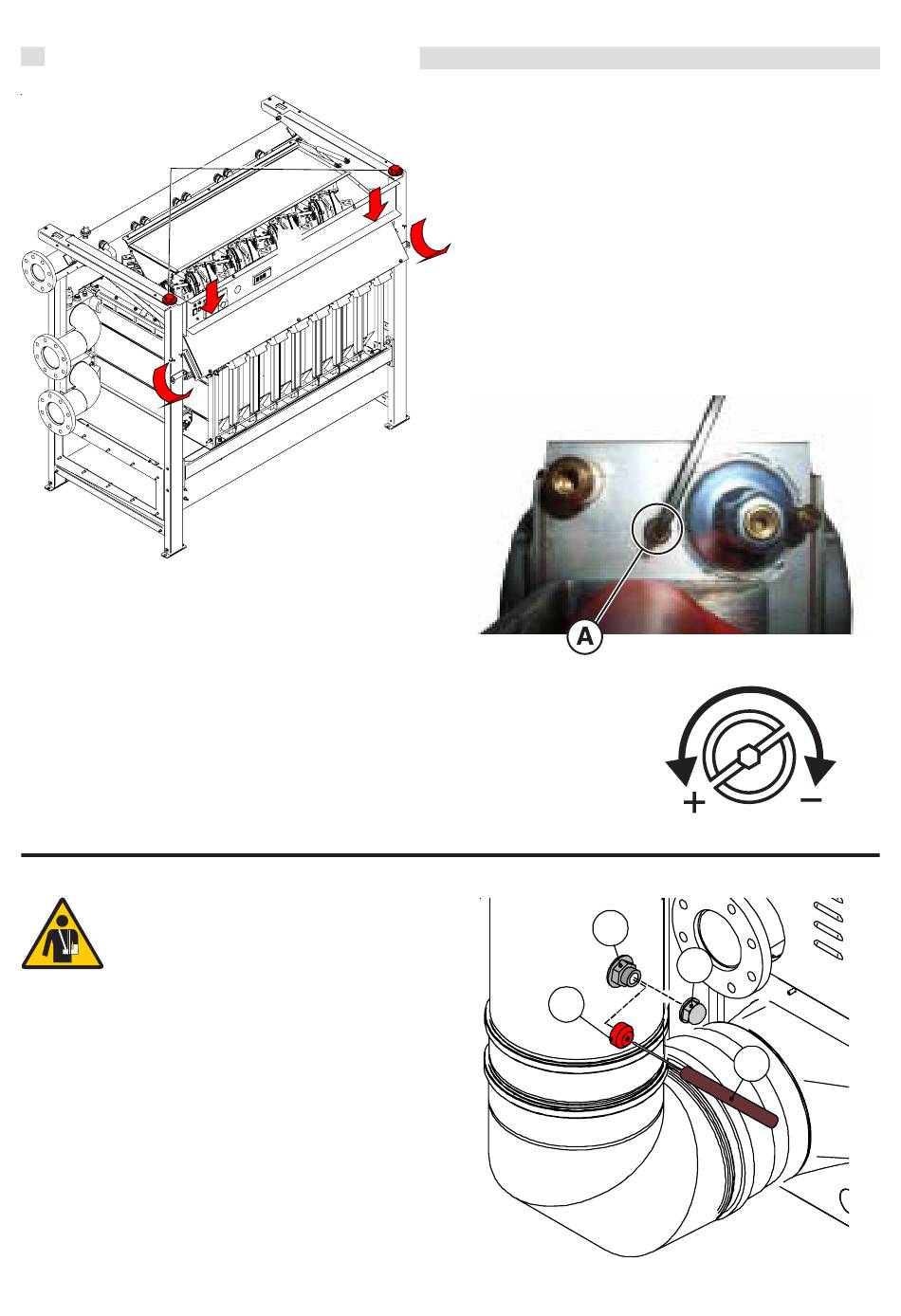

Pour accéder plus aisément aux vannes gaz, débloquer le tableau
de commande électrique ''A'' en agissant sur les ressorts ''B''
(droite et gauche).
Faire pivoter légèrement le tableau de commande électrique
''A'' et abaisser le panneau basculant ''C''.
Fixer pour la durée nécessaire aux opérations de réglages des
brûleurs, le panneau basculant ''C'', au moyen des 2 vis M4 +
rondelles ''D'' fournies à cet effet dans la pochette contenant les
documents.
ATTENTION!
Retirer le bouchon 2, puis fixer le joint rouge
3 sur la prise des fumées 1. Introduire la
sonde de l'analyseur de combustion dans
l'orifice du joint rouge 4, prévu à cet effet.
Une fois effectuée la mesure, retirer le joint 3
et repositionner le bouchon 2 sur la prise 1.
44
C
A
A) RÉGLAGE À LA PUISSANCE MAXI
-
Dévisser le bouchon de protection (rep. 2) de la prise de
contrôle des fumées prévue à cet effet sur le conduit de
cheminée.
-
Introduire la sonde de l'analyseur de combustion dans la
prise de contrôle des fumées.
-
Faire fonctionner le brûleur n° 1 à sa puissance maxi en
suivant la procédure indiquée à la page 46 ''fonction
ramoneur/réglages des brûleurs'' ("MOD CAS MAN" 100
%), destinée uniquement au S.A.V. compétent.
-
Vérifier que le niveau du CO
valeurs indiquées dans le tableau "Injecteurs - Pressions".
-
Corriger éventuellement la valeur en agissant sur la vis
de réglage ''A'': dans le sens HORAIRE pour la réduire ou
dans le sens ANTI-HORAIRE pour l'augmenter.
VIS DE RÉGLAGE
PUISSANCE MAXI (A)
1
3
rentre dans la plage des
2
2
4
