Instructions pour l'installation
3.6 - INSTALLATION EXISTANTE
Dans le cas de mise en place d'une MODULEX EXT sur une
installation existante, vérifier que :
-
La cheminée soit adaptée pour des appareils à conden-
sation et pour la basse température des produits de la
combustion ; soit calculée et construite conformément
aux normes spécifiques en vigueur ; soit le plus rectiligne
possible, étanche, calorifugée et ne comporte pas d'ob-
struction ou d'étranglement.
-
A la base du conduit de cheminée soit prévue une con-
nexion pour l'évacuation des condensats vers l'égout.
-
La chaufferie soit dotée d'une conduite pour l'évacuation
des condensats qui seront produits par la chaudière.
-
L'installation électrique soit réalisée dans le respect des
normes spécifiques en vigueur et par du personnel
techniquement qualifié.
-
Le débit, la hauteur manométrique et la direction du flux
des pompes de circulation soient corrects.
-
La ligne d'alimentation en gaz et, le cas échéant, la cuve
de GPL, soient réalisées dans le respect des normes
spécifiques en vigueur.
-
Le vase d'expansion soit capable d'absorber toute la di-
latation de l'eau contenue dans l'installation hydraulique
considérée.

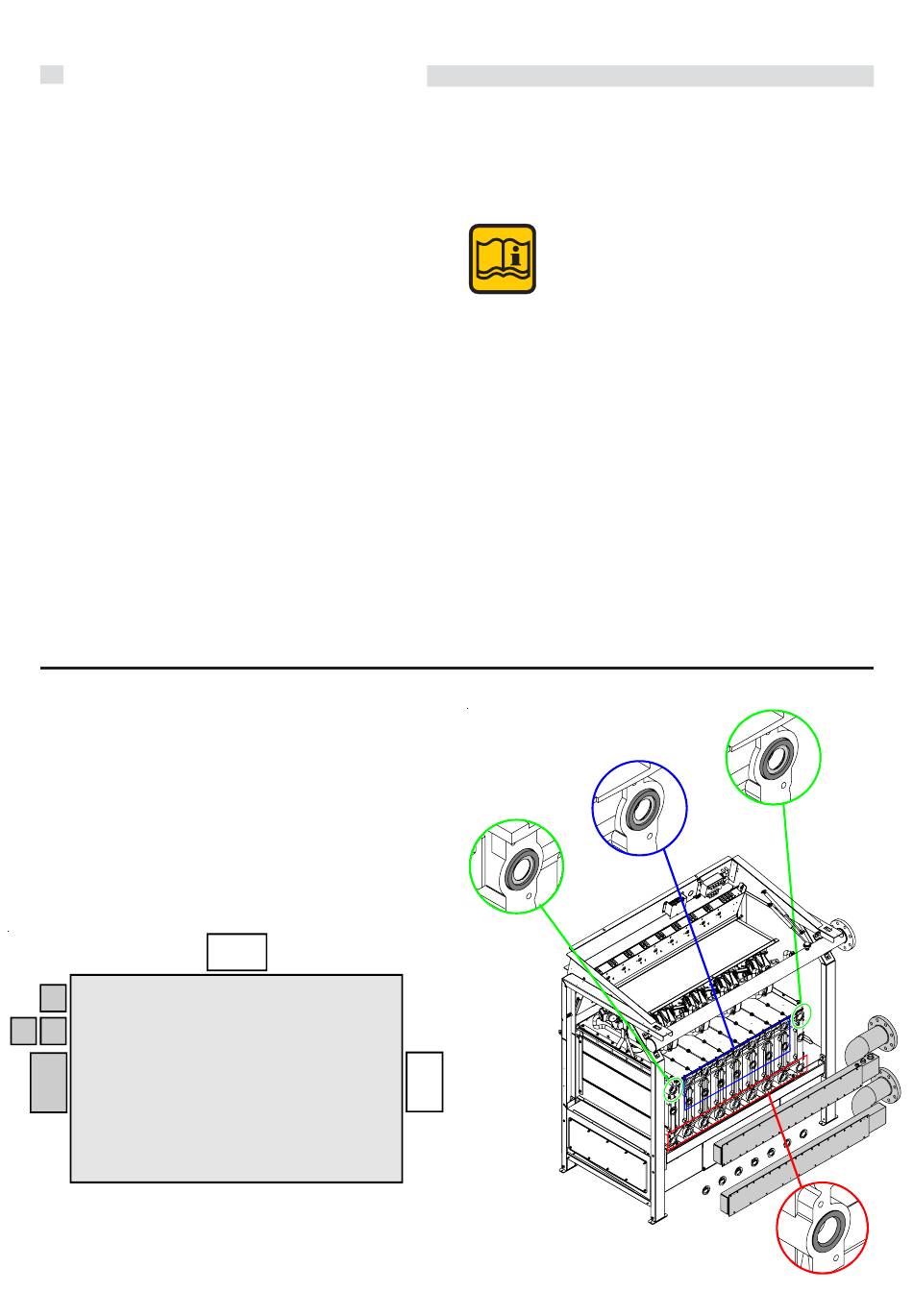

3.7 - CONNEXIONS DE LA CHAUDIÈRE
La chaudière MODULEX EXT est prévue d'origine pour que
toutes ses connexions (départ et retour chauffage,
alimentation en gaz) soient effectuées sur le côté GAUCHE.
Pour mettre en place la buse d'évacuation des fumées, utiliser
les vis et les joints prévus à cet effet (contenus dans le carton
d'accessoires) et une clé à pipe de 10 mm.
La buse d'évacuation des fumées doit être positionnée sur
le côté GAUCHE de la chaudière, mais il est aussi possible
de la mettre en place sur le côté droit ou sur l'arrière de cette
dernière.
G
R M
F
Diaphragmes + joints montés sur le collecteur de départ :
éléments extérieurs Ø 18 (A) ou intermédiaires Ø 27 (B).
Joints montés sur le collecteur de retour (C).
16
F
-
L'installation ait été préalablement nettoyée des boues et
incrustations éventuelles, au moyen de produits chimi-
ques adaptés et qu'un rinçage complet de tout le réseau
hydraulique existant ait été correctement effectué à chaud.
ATTENTION!
Si la nouvelle chaudière a déjà été raccordée
sur une installation ancienne, sans avoir au
préalable effectué un lavage complet de celle-
ci comme indiqué ci-dessus ; ne pas envisa-
ger de rinçage par la suite, car les résidus
éventuellement présents dans le circuit pour-
raient se déposer dans la chaudière.
On suggère de contacter une société spécia-
lisée dans le traitement de l'eau des réseaux
de chauffage.
Par contre, dans le cas d'installation d'une MODULEX
EXT sur un nouveau circuit de chauffage, on recommande
de procéder à un simple rinçage à chaud de toute le
réseau hydraulique et de monter sur le retour de ce dernier
un filtre en "Y" équipé de robinets de barrage, pour pouvoir
le nettoyer si nécessaire.
Ce filtre protégera la chaudière des éventuelles boues
pouvant se former au cours du temps dans l'installation
de chauffage.
Dans les deux cas d'installations, il faut considérer les
pertes de charge dans le circuit primaire pour bien dimen-
sionner la pompe de circulation chauffage.
Diaphragmes et joints :
A
F
A
B
C
