5) SONDE SEL
Installation de la sonde de sel (Sonde SEL) sur le réservoir de saumure
1. Placer la sonde de sel en haut de la plaque de saumure comme indiqué dans la Figure 42.
2. Faire une boucle avec les colliers d'attache par les trous du boîtier de la sonde et une boucle avec les colliers
d'attache autour de l'extérieur du puits de saumure comme indiqué sur la Figure 43.
REMARQUE IMPORTANT ! Serrer fermement les colliers pour éviter tout déplacement.
3. Utiliser un collier d'attache pour maintenir fermement le haut de la sonde du réservoir de saumure contre le
haut du puits de saumure.
4. Faire passer le câble de la sonde de sel à travers le trou prévu pour la tuyauterie de saumure. Voir la Figure 44.
5. Faire passer le câble de la sonde de sel par une ouverture appropriée dans le boîtier de commande de la
vanne. Utiliser le bouchon passe-câble fourni avec la sonde SEL pour la pose.
6. Brancher le connecteur de la sonde SEL sur le circuit imprimé à la position indiquée Brine Tank. Voir la Figure 45.

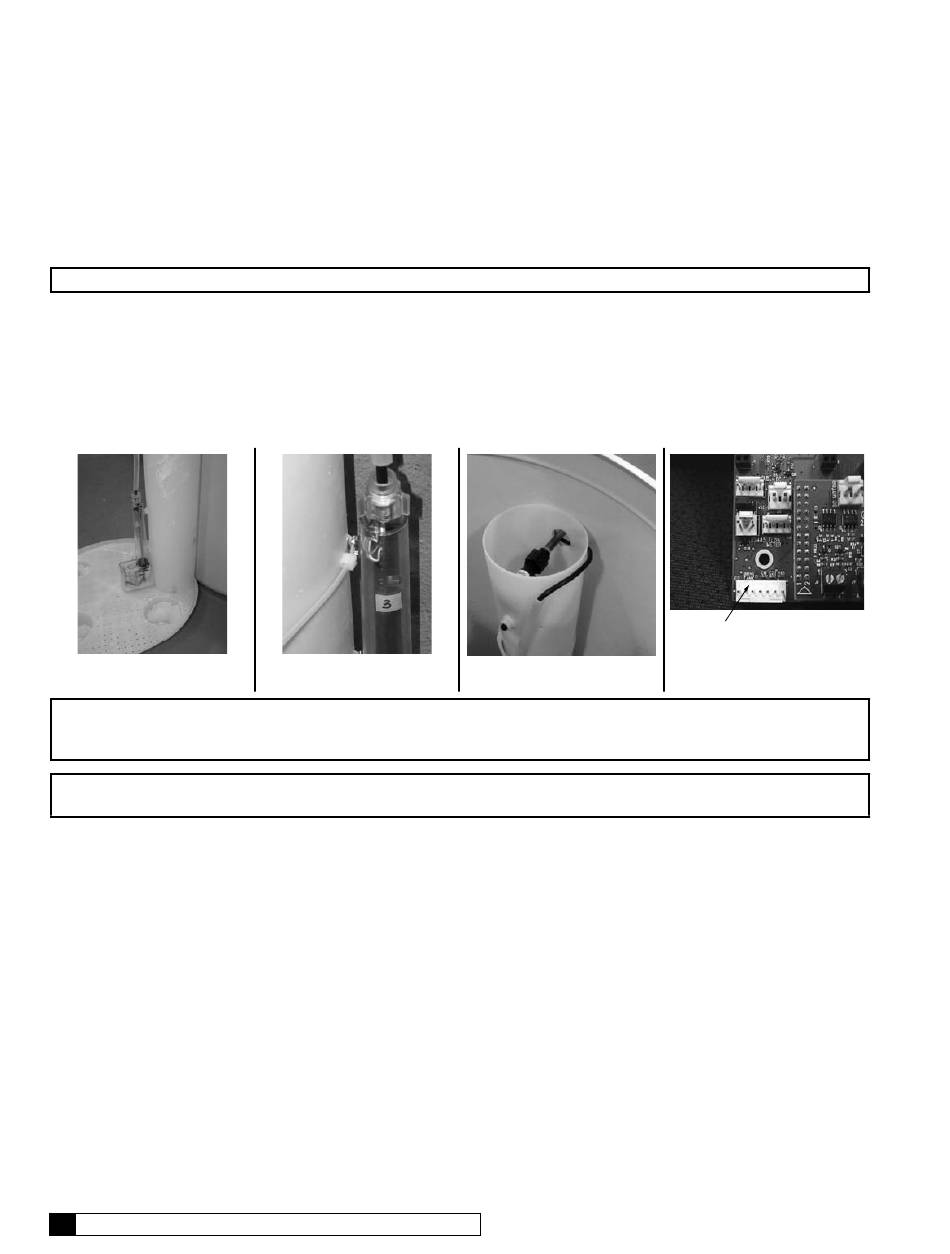

Figure 42.
REMARQUE Si la sonde SEL est installée dans un réservoir de saumure existant, ou dans un réservoir autre
que celui fourni, elle doit être totalement sortie de la saumure à la fin de l'aspiration de celle-ci,
sous peine de mauvais fonctionnement de la sonde.
REMARQUE Lors de l'ajout de sel à un réservoir de saumure qui utiliser une sonde SEL, en ajouter
suffisamment pour recouvrir totalement la sonde.
