Contrôler/nettoyer/remplacer l'éducteur
1.
Évacuer la pression d'eau de la vanne.
2.
Déposer l'agrafe en plastique de l'ouverture de port de service supérieur (ce port est sur le côté du corps de
vanne, juste au-dessus du bouchon d'éducteur). Voir la Figure 59.
3.
Déposer la tige de retenue du bouchon d'éducteur.
4.
Déposer le capuchon d'éducteur.
5.
Utiliser l'extrémité encochée de la tige de retenue pour extraire l'ensemble d'éducteur du corps de vanne. Tirer
modérément pour surmonter la résistance du joint torique.
6.
Dévisser le filtre de l'éducteur du corps d'éducteur.
Étrier
Buse
Bouchon
d'éducteur
Bouchon
d'éducteur
7.
Extraire la buse de l'éducteur du corps à l'aide d'un petit tournevis.
8.
Remonter la vanne en inversant ces instructions. Prendre garde à la réinsertion du capuchon d'éducteur – il
y a une flèche moulée dans le capuchon. Si le capuchon est installé avec la flèche vers le haut, la vanne
est configurée pour un saumurage amont. Si le capuchon est installé avec la flèche vers le bas, la vanne est
configurée pour un saumurage en aval.
Contrôler/nettoyer la conduite de saumurage et la commande de débit de
contre-lavage
1.
Évacuer la pression d'eau de la vanne.
2.
Déposer le capot en libérant la fixation du capot sur la commande (voir Figure 16 on page 16).
3.
Déposer l'agrafe à ressort qui maintient l'adaptateur de conduite de saumure et la conduite de vidange.
(Remarquer que cette opération est facilitée en déposant les vis papillon qui fixent le boîtier électronique HE).
Voir la Figure 60.
4.
Déposer l'adaptateur de conduite de saumurage et le raccord de vidange.
5.
Dévisser le filtre de la conduite de saumure de l'extrémité intérieure de l'adaptateur de conduite et la
commande de débit de conduite de vidange du raccord de vidange.
6.
Remonter en inversant les instructions ci-dessus.
REMARQUE
Le nombre inscrit sur le contrôleur de débit doit faire face au corps de vanne.
108
Adoucisseur d'eau Culligan® HE 1.5 Twin
Tamis

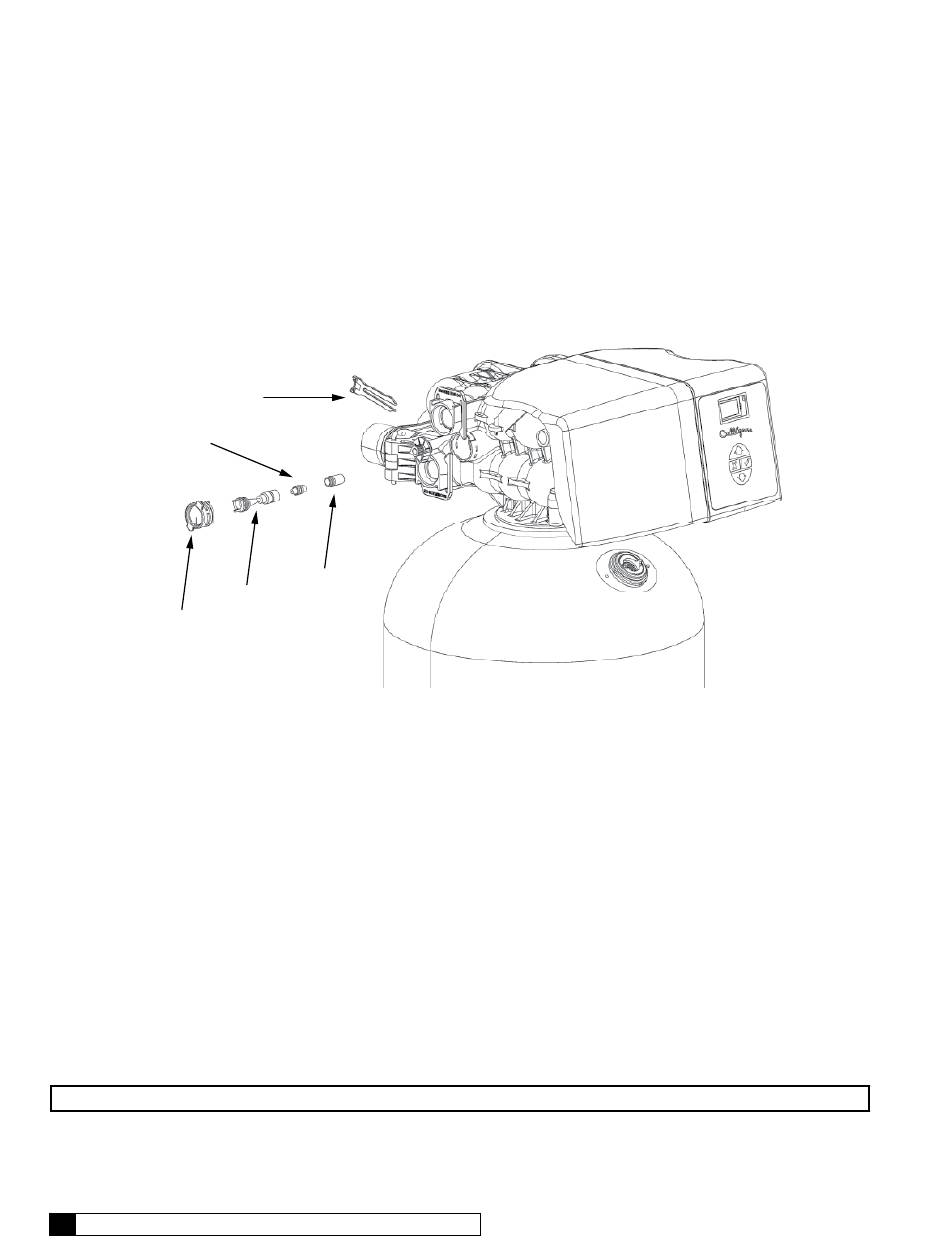

Figure 59.
Déposer la buse et la cloche de l'éducteur.
108
Cat. No. 01025510
