Branchements des circuits imprimés
L'alimentation 24 V et le faisceau de câbles du débitmètre sont déjà reliés à la carte de circuit imprimé. Si le système ne
nécessite aucune autre connexion sur le circuit imprimé, passer directement à la section Premier réglage. Consulter les
instructions ci-dessous et les illustrations Figure 24 à Figure 36 pour connecter le faisceau de câbles de la sonde
Aqua-Sensor sur la carte de circuit imprimé.
AVERTISSEMENT ! Mettre l'appareil hors-tension avant d'effectuer le raccordement.
MISE EN GARDE !
MISE EN GARDE !
REMARQUE
Respecter l'ensemble des règlementations électriques locales et nationales.
1.
Retirer le boîtier électrique de la vanne de contrôle. Dévisser d'abord le boîtier électrique, puis retirer lentement
ce dernier du contrôleur. Voir Figure 24 et les instructions suivantes.
Vis du
boîtier
électrique
Faisceau de câbles
du débitmètre
Cordon d'alimentation
24 volts et accessoires
(en option l'Aqua-Sensor)

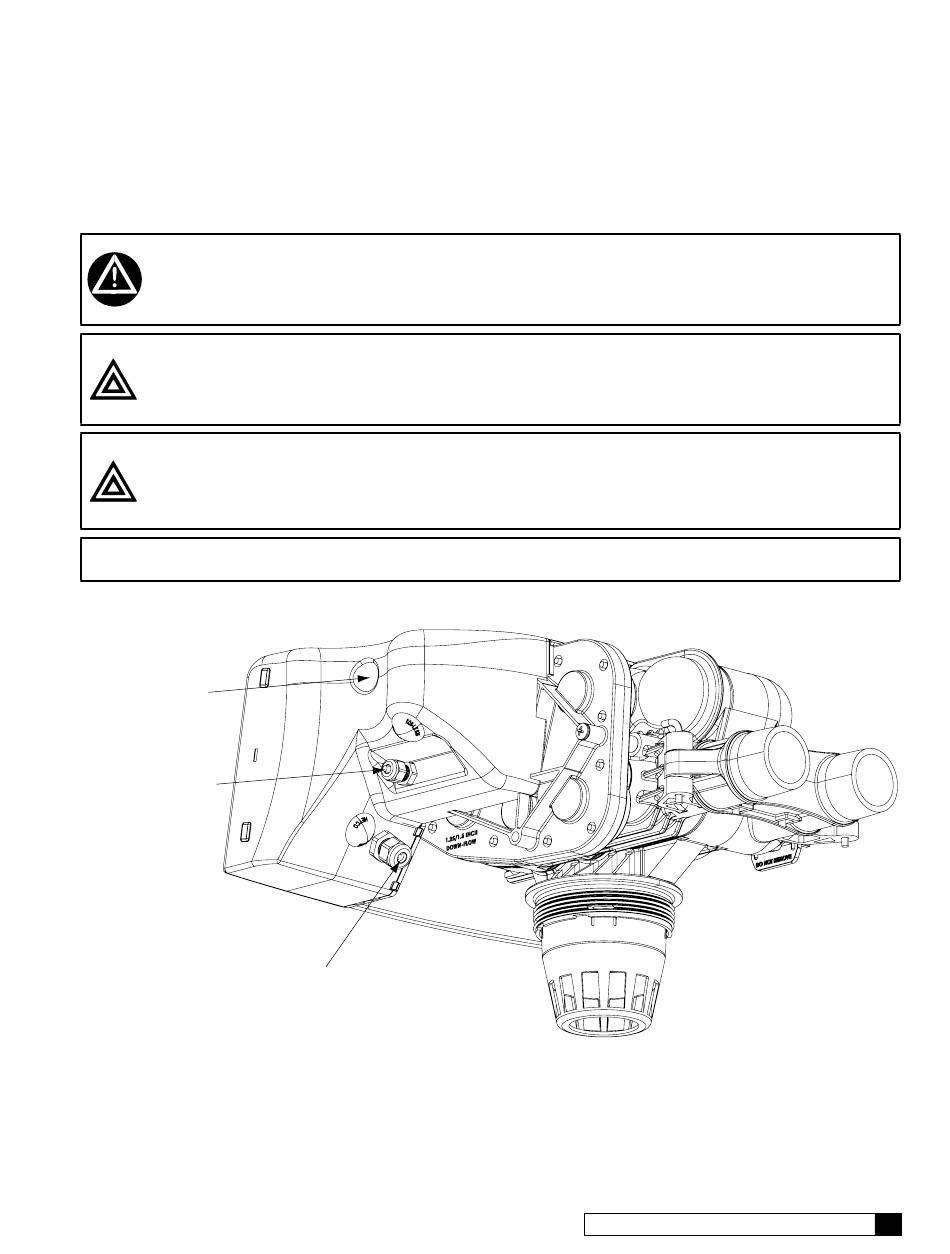

Figure 24.
2.
Retirer la plaque de compartiment de l'enceinte, à placer la plaque sur le cadre.
3.
Débranchez le 24 Volt harnais de fil d'alimentation de la carte de circuit imprimé. Voir Figure 25.
4.
Saisissez la carte de circuit imprimé à partir des bords et faire pivoter légèrement vers l'arrière de l'enceinte
(vous désengager le circuit des deux axes de support sur le bas et le haut de l'enceinte). Voir Figure 26.
5.
Retirer la carte de circuit imprimé du boîtier.
Cat. No. 01025510
Lors de la pose et du retrait des cartes de circuit imprimé, toujours les
saisir par les bornes de connexion. Le non-respect de cette consigne risque
d'endommager les câbles ou les bornes de connexion.
Ne pas toucher la surface des circuits imprimés. Des décharges électriques
statiques peuvent endommager la carte. Manipuler les cartes de circuit
imprimé en les tenant uniquement par les bords. La mauvaise manipulation
des cartes de circuit imprimé annulera la garantie.
Raccordement des composants électriques et accessoires.
Installation
