Reposer le réducteur
1.
Déposer le boîtier électrique HE. Voir les instructions de remplacement du circuit imprimé pour déposer le
boîtier électrique.
2.
Evacuer la pression d'eau (placer la vanne de dérivation manuelle en position BIPASSE et utiliser la commande
manuelle du moteur pour positionner la vanne en position BIPASSE).
3.
Si vous ne remplacez que le réducteur, mais
pas le faisceau électrique, déposer le moteur
en suivant les instructions de la section
« Remplacement du moteur d'entraînement »
et déposer le capteur optique du réducteur en
déposant les deux petites vis à tête Phillips
sur la carte du capteur optique.
4.
Déposer les quatre grosses vis à tête Phillips
qui fixent le réducteur au corps de vanne. Voir
la Figure 57.
5.
Poser le réducteur neuf en suivant la
procédure inverse ci-dessus. Prendre garde
à insérer à fond et bien serrer les quatre
grosses vis à tête Phillips.
Remplacement des pistons
1.
Enlever le boîtier électrique HE 1.5. Voir les instructions de remplacement du circuit imprimé pour déposer le
boîtier électrique.
2.
Suivre les instructions ci-dessus dans la section « Remplacement du réducteur »
3.
Extraire les six pistons du corps de vanne avec les doigts ou à l'aide de pinces. Déposer aussi le piston de
saumure. Voir la Figure 58.
4.
Un ressort est inséré en bas de chacun des six pistons principaux. Vous pouvez déposer ces ressorts et
les réutiliser en les insérant en bas d'un piston neuf. Pour la fixation d'un ressort au piston, prendre garde à
orienter le ressort de façon à aligner bien droit le ressort et le piston. Si après montage les deux composants
ne sont pas bien droits, desserrer le ressort, le faire pivoter de 180 degrés avant de le resserrer ; il devrait
maintenant être droit.
5.
Reposer le réducteur selon les instructions restantes de la section « Remplacement du réducteur ».
Cat. No. 01025510

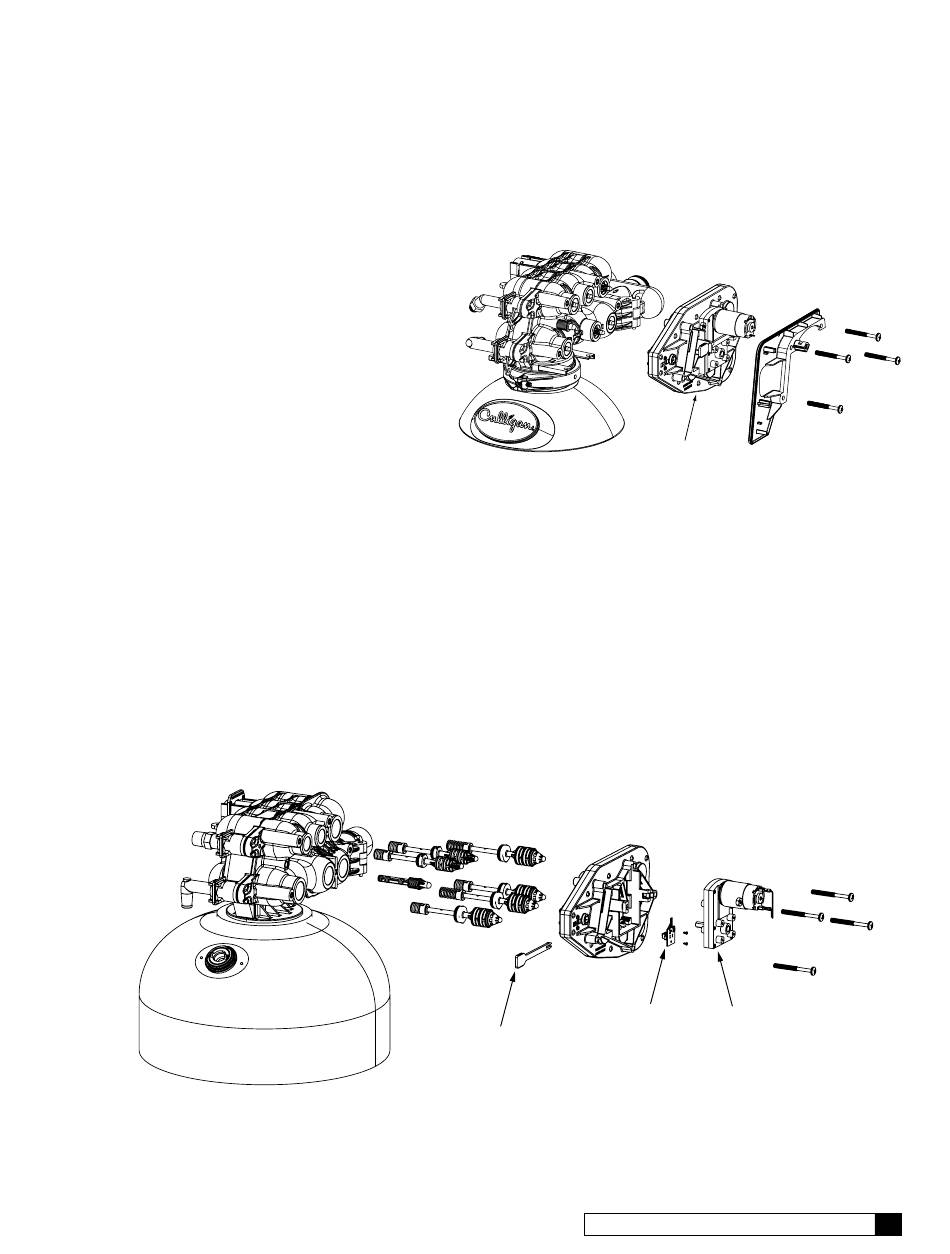

Figure 57.
Bague d'arrêt
de moteur
Figure 58.
Pistons.
Réducteur
Réducteur.
Sonde
Moteur
optique
Maintenance
107
