Annexe A Schéma des flux Twin HE 1.5
Emplacements des pistons de vanne de débit Twin HE 1.5
La vanne de débit contrôle la circulation de l'eau non traitée et traitée pendant les cycles de régénération à flux
descendant et ascendant. Figure 69 indique l'installation de chaque piston. Par exemple, pour ce cycle (à flux
descendant), les vannes P1 et P2/P3 sont ouvertes ; les vannes P4, P5, P6 et PR et le piston de saumure sont fermés.
PISTONS
P1
P2/P3
P4
P5
P6 (Dérivation)
Saumure
PR (Remplissage)
PISTON DE SAUMURAGE
La chronologie du cycle est différente pour la régénération descendante et ascendante. Noter la chronologie du cycle de
régénération descendante et ascendante.
Chronologie du cycle de régénération descendante
1.
Traitement
2.
Contre-lavage
3.
Aspiration de saumure/Rinçage lent
4.
Rinçage rapide
5.
Remplissage (saumure)
6.
Dérivation
Pour consulter les schémas de flux de régénération descendant, aller de la page 127 à la page 133.
126
Adoucisseur d'eau Culligan® HE 1.5 Twin
PR

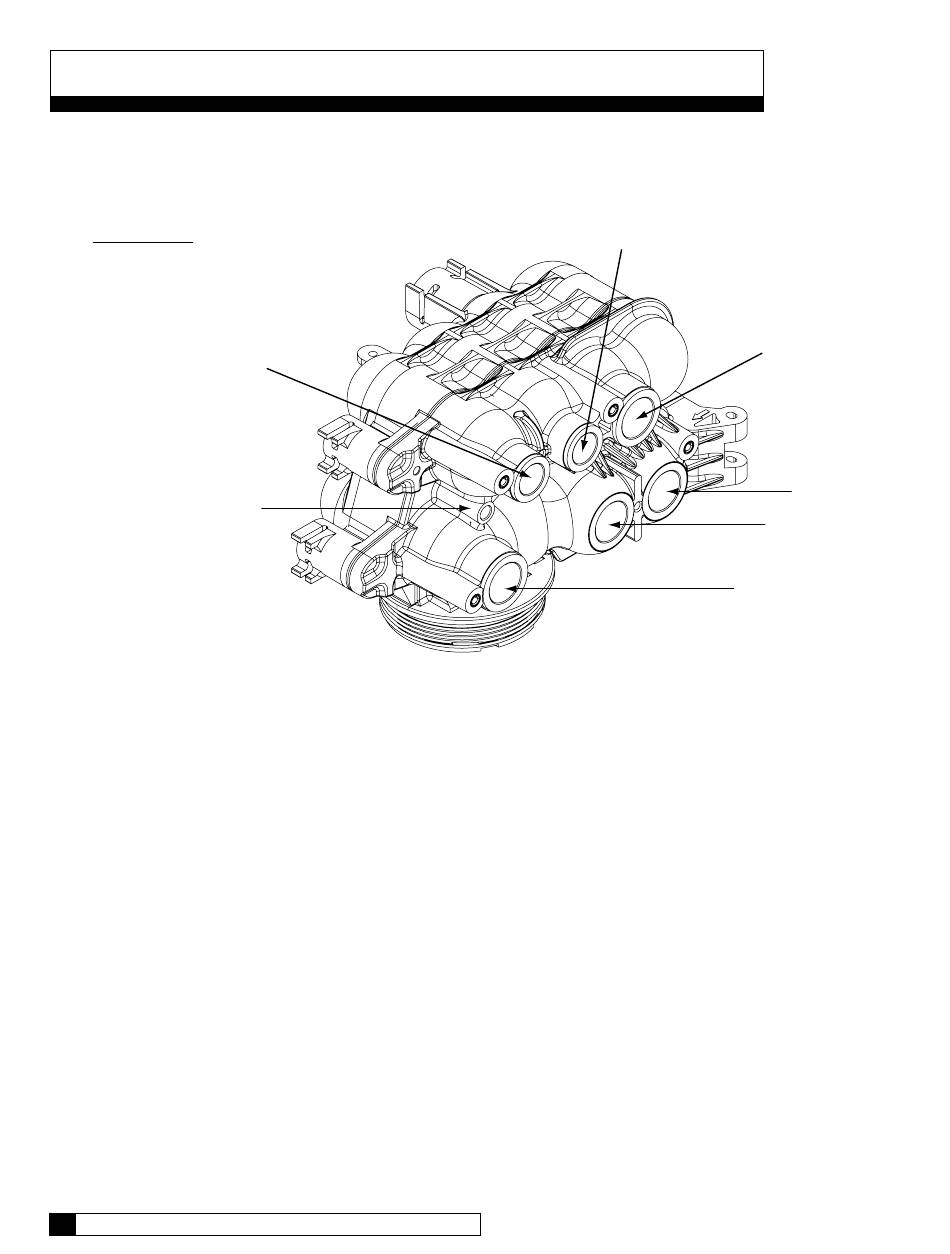

Figure 69.
Emplacement des pistons de vanne Twin HE 1.5.
P5
P2/P3
P6
P1
P4
126
Cat. No. 01025510
