Ne pas tenter de réparation avant de connaître parfaitement les procédures de remplacement et les composants.
AVERTISSEMENT ! Débrancher toute alimentation électrique de l'appareil avant une intervention.
Circuit imprimé
1.

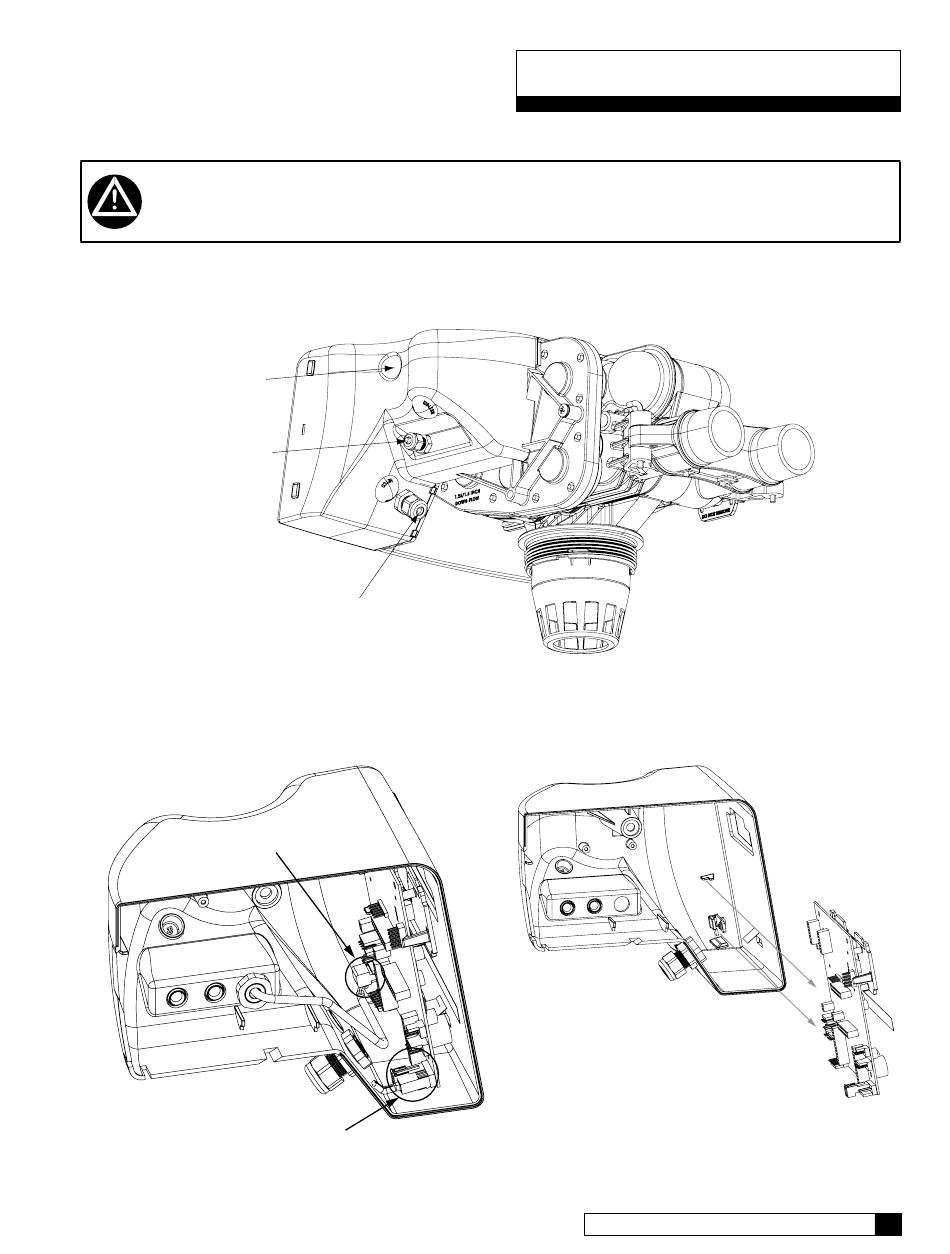

Enlever le boîtier électrique de la vanne de commande. Enlever la vis du boîtier électrique puis déposer
doucement le boîtier de la commande. Voir la Figure 53.
Vis du
boîtier
électrique
Faisceau de câbles
du débitmètre
2.
Enlever le faisceau d'alimentation 24 V du circuit imprimé. Voir la Figure 54.
3.
Saisir le circuit imprimé par les bords et le faire pivoter doucement vers l'arrière du boîtier (dégager le circuit
imprimé des deux ergots de support en bas du boîtier). Voir la Figure 55.
Disconnect Flow Meter
Disconnect 24V Power
Figure 54.
Retirer le débitmètre et les connexions 24V.
Cat. No. 01025510
Dériver l'appareil et évacuer la pression du circuit avant toute tentative de
réparation.
Cordon
d'alimentation
24 volts
Figure 53.
Branchements électriques et accessoires.
Maintenance
Figure 55.
Démontage du circuit imprimé.
Maintenance
