4) SORTIES AUX (Sorties auxiliaires)

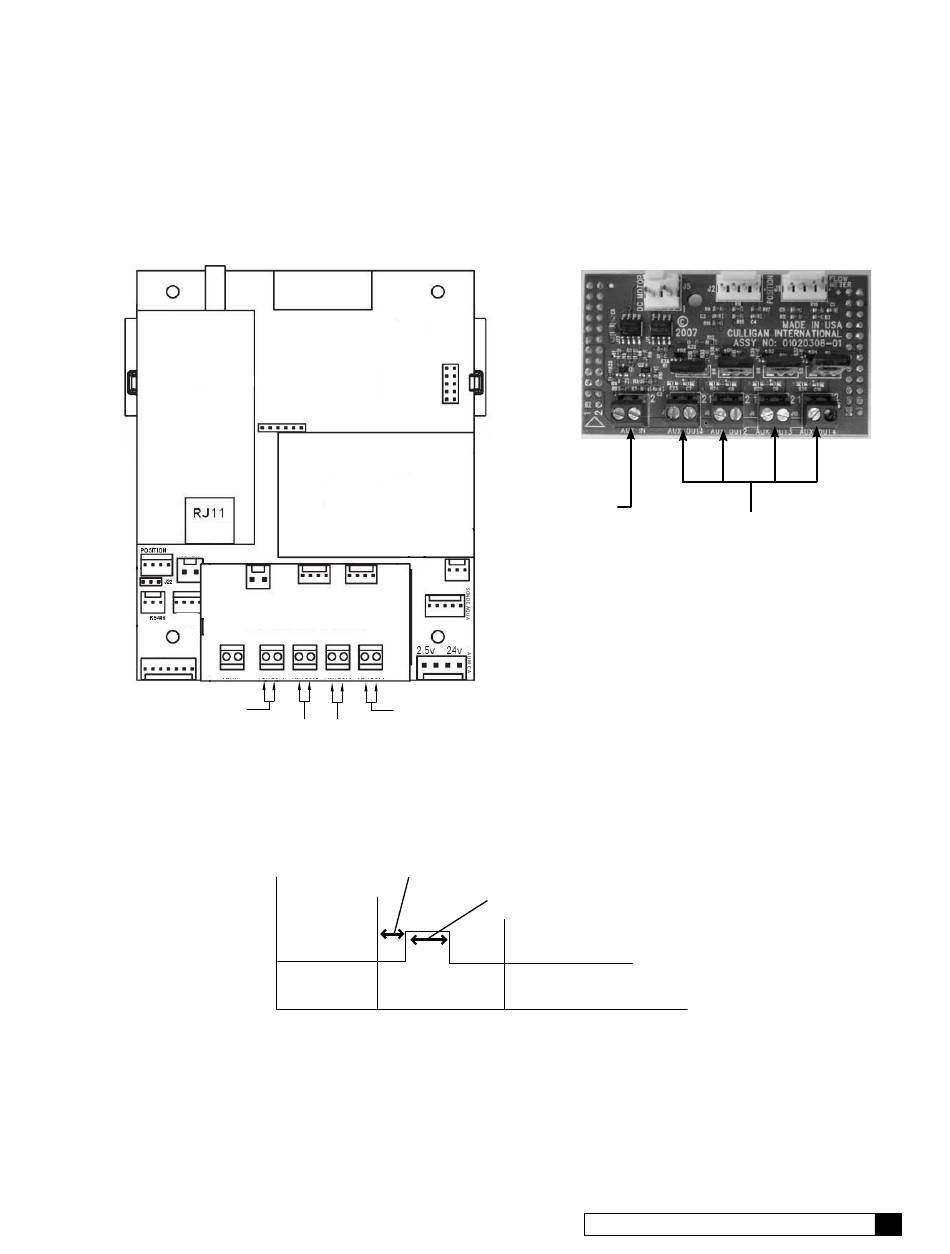

La carte auxiliaire (Figure 39) est livrée installée sur tous les adoucisseurs et filtres collectifs. Elle peut commander
jusqu'à quatre sorties 24 Volts pour diverses fonctions (courant maxi consommé 2,1 A). Les sorties auxiliaires (voir Figure
40) sont des sorties sur triacs pouvant être programmées pour alimenter un contact normalement ouvert (normalement
sans alimentation de la sortie auxiliaire tant que ce n'est pas nécessaire) ou un contact normalement fermé (au choix de
l'utilisateur) et répéter le cycle.
CARTE
MODEM
TÉLÉPHONE
CC
MOTEUR
DÉBIT
CARTE AUXILIAIRE
MÈTRE
RÉSERVOIR
DE SAUMURE
ENTREE AUX
SORTIE
AUX 1
Figure 39.
Par exemple, la Figure 23 présente le chronogramme d'une sortie auxiliaire réglée comme Normalement fermé
(NORMALLY OFF). La position de cycle est CONTRE LAVAGE, le réglage de minutes de temporisation est supérieur à
zéro et le nombre de minutes d'activité est supérieur à zéro.
EXEMPLE
GALLONS : 1500
SECONDES ON : 10
MINUTES OFF : 15
Cat. No. 01025510
CARTE BASE
CARTE RF
AUX SRT1 AUX SRT2 AUX SRT3 AUX SRT4
4
SORTIE
AUX 4
3
SORTIE SORTIE
AUX 2 AUX 3
Sorties auxiliaires.
Temporisation (minutes)
Traitement Contre-lavage
Figure 41. Chronogramme d'activation de carte auxiliaire.
Figure 40. Entrée et sorties auxiliaires de la carte.
Minutes On
Aspiration de saumure
À 1 500 gallons, les secondes On sont activées par les GALLONS
À 3000 gallons, les secondes On sont activées par les GALLONS
À 4 500 gallons, les secondes On sont activées
par les MINUTES OFF
Sorties auxiliaires
