9.3.2. Étape 2 : Hauteur du support
mural
Déterminez une hauteur convenable
pour le support mural.
Soyez conscient que le support mural
est monté 35 mm plus haut que
le support de portail. Si le portail
comporte des barres transversales
limitées sur lesquelles le support
de portail peut être fixé, cela
déterminera alors la hauteur du
support mural.
9.3.3. Étape 3 : Montage du
support mural
9.3.3.1. déterminez la longueur du
support mural
Trouvez à partir de l'image 18 et du
tableau 6 la valeur B correspondante
pour l'installation déterminée dans la
section 9.3.1.
À l'aide d'une règle en acier
(ruban à mesurer) ou du gabarit
VERT-X ABS (qui peut être acheté
sous la forme d'un supplément en
option), déterminez la longueur du
support mural.
Pour l'option de la règle en acier,
c'est réalisé en plaçant la règle en
acier avec le marquage de 0 mm sur
le point de charnière du portail et en
mesurant la valeur B. La longueur du
support mural est alors la différence
entre la valeur et la distance jusqu'à
la face du pilier. B- Cela est illustré
sur l'image 21.
Pour l'option du gabarit VERT-X ABS,
placez la mesure appropriée de la
valeur B sur le point de charnière
du portail. La longueur du support
mural est déterminée en mesurant la
distance depuis la ligne horizontale
du gabarit jusqu'à la face du pilier.
Cela est illustré sur l'image 22.
www.centsys.com
Différence de
hauteur de
35 mm entre
le support de
portail et le
support mural
Portail

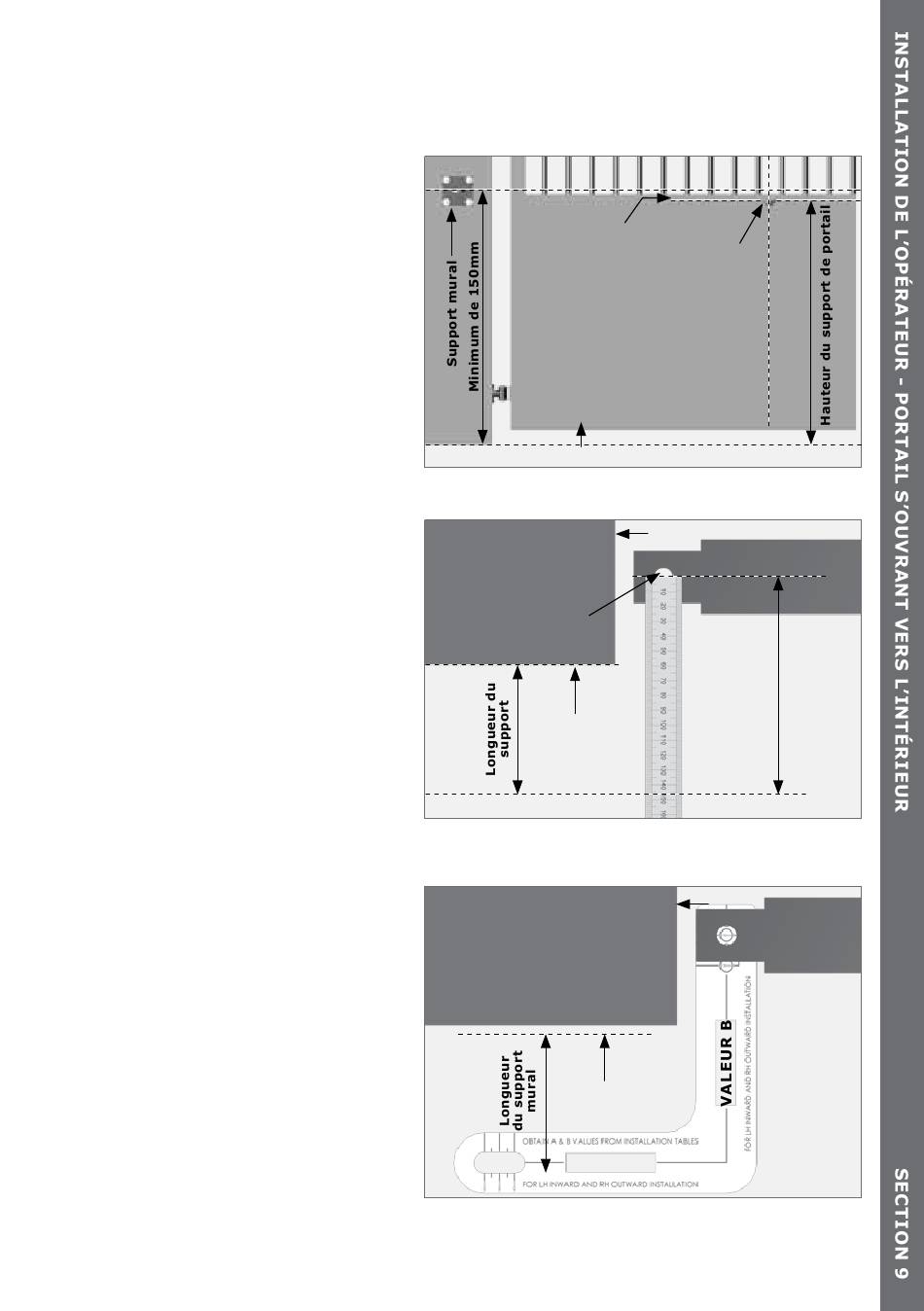

IMAgE 20. HAUTEUR dU SUPPORT MURAL
Point de charnière
du portail
Face du
pilier
IMAgE 21. dÉTERMINEZ LA LONgUEUR dU
SUPPORT MURAL (AVEC UNE RègLE)
Face du
pilier
VALEUR A
IMAgE 22. dÉTERMINEZ LA LONgUEUR dU
(EN UTILISANT LE gAbARIT EN AbS)
page 33
Support
de portail
Pilier
b
SUPPORT MURAL
