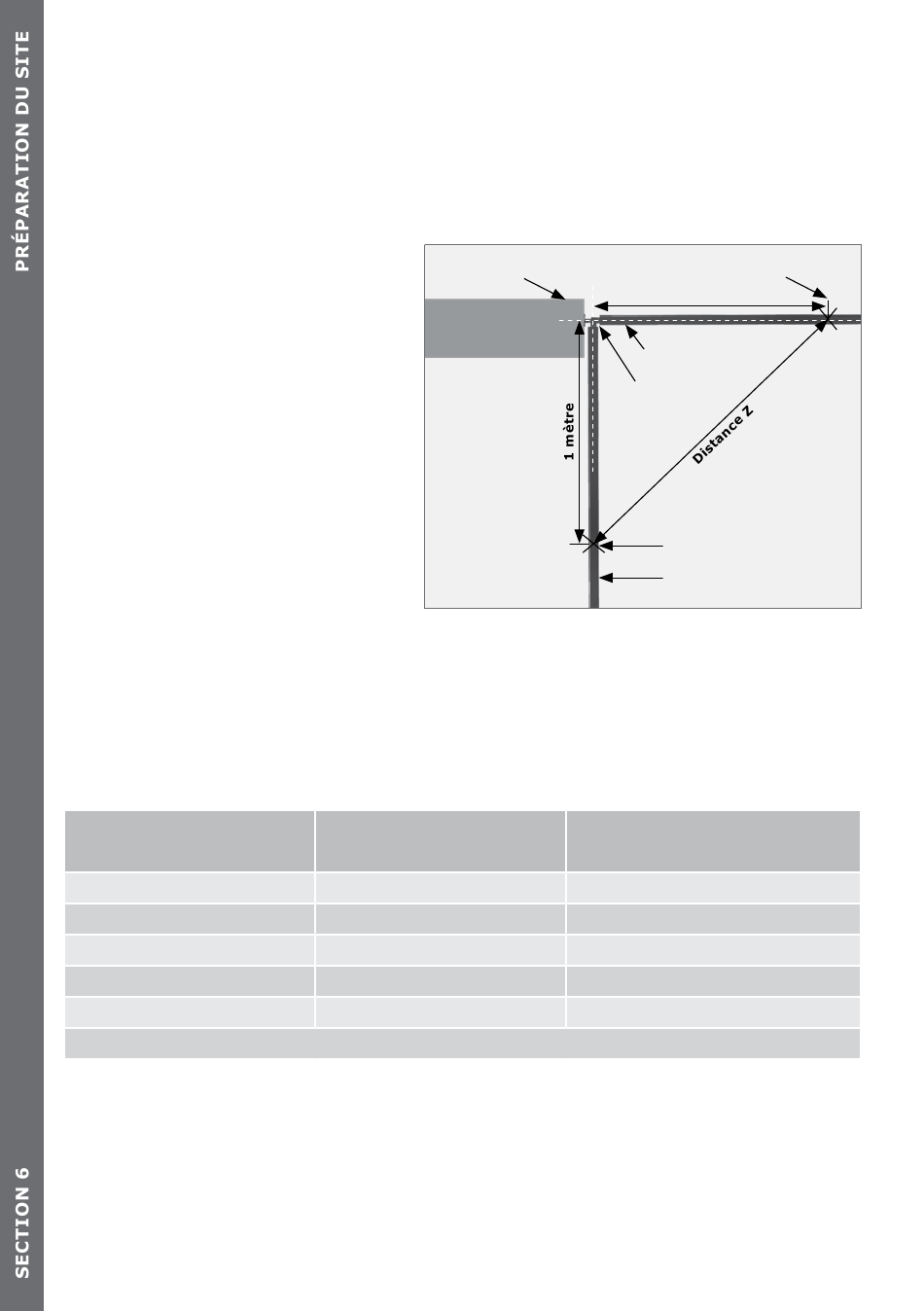

6.2. déterminer l'angle d'ouverture du portail
Utilisez cette procédure pour déterminer avec précision l'angle d'ouverture du portail :
6.2.1. Étape 1
Fermez le portail et mesurez une
distance d'un mètre depuis l'axe de
sa charnière.
Placez un repère sur le sol.
6.2.2. Étape 2
Ouvrez le portail et mesurez une
distance d'un mètre le long du
portail, depuis l'axe de sa charnière.
Placez un autre repère sur le sol.
Mesurez la distance sur le sol entre
les deux repères (Z).
En utilisant cette valeur Z,
déterminez l'angle d'ouverture à
partir du tableau ci-dessous.
6.2.3. Étape 3
Angle d'ouverture du portail basé sur la valeur Z
Valeur Z de
1000mm
1147mm
1286mm
1414mm
1486mm
Valeurs Z dépassant 1532 mm
1. L'opérateur VERT-X est conçu pour un angle maximum d'ouverture de 100°.
Mur
À
1133mm
1272mm
1402mm
1475mm
1532mm
1
page 20
Marquez le sol à
1 mètre
Portail en
position fermée
Charnière du
portail
Marquez le sol
Portail en position
ouverte
Utilisez un angle de
pivotement de
60° - 69°
70° - 79°
80° - 89°
90° - 95°
96º - 100º
TAbLEAU 6
www.centsys.com
IMAgE 5
