6.6. Profondeur de la charnière sur le portail
Puisque le bâti de l'opérateur est d'une longueur fixe et qu'il s'étend au-delà de la course
maximale de déplacement de l'axe du support du portail, l'opérateur peut frotter contre
le portail pendant le fonctionnement si l'unité n'est pas installée correctement. Avant
l'installation de l'opérateur, assurez-vous que la profondeur de la charnière par rapport à la
face du portail ne dépasse pas 30 mm.
Cela permettra de s'assurer que l'extrémité avant de l'opérateur ne frotte pas contre le
portail (voir l'image 9).
Une profondeur de charnière supérieure à 30mm réduira la valeur E
(referez-vous à la section 9) de l'installation ce qui, à son tour, peut entraîner le
frottement de l'opérateur contre le portail pendant le fonctionnement.
Dans le cas peu probable où une profondeur de charnière dépasse 30 mm
(la plupart des portails auront une profondeur de charnière inférieure à 30 mm,
à l'exception de ceux fabriqués dans un matériau très épais), les charnières
devront être meulées et repositionnées de manière à veiller à ce que le point de
charnière soit à une distance inférieure à 30 mm de la face du portail.
www.centsys.com
Centre de la charnière
jusqu'à la face du
portail
(maximum de 30 mm)

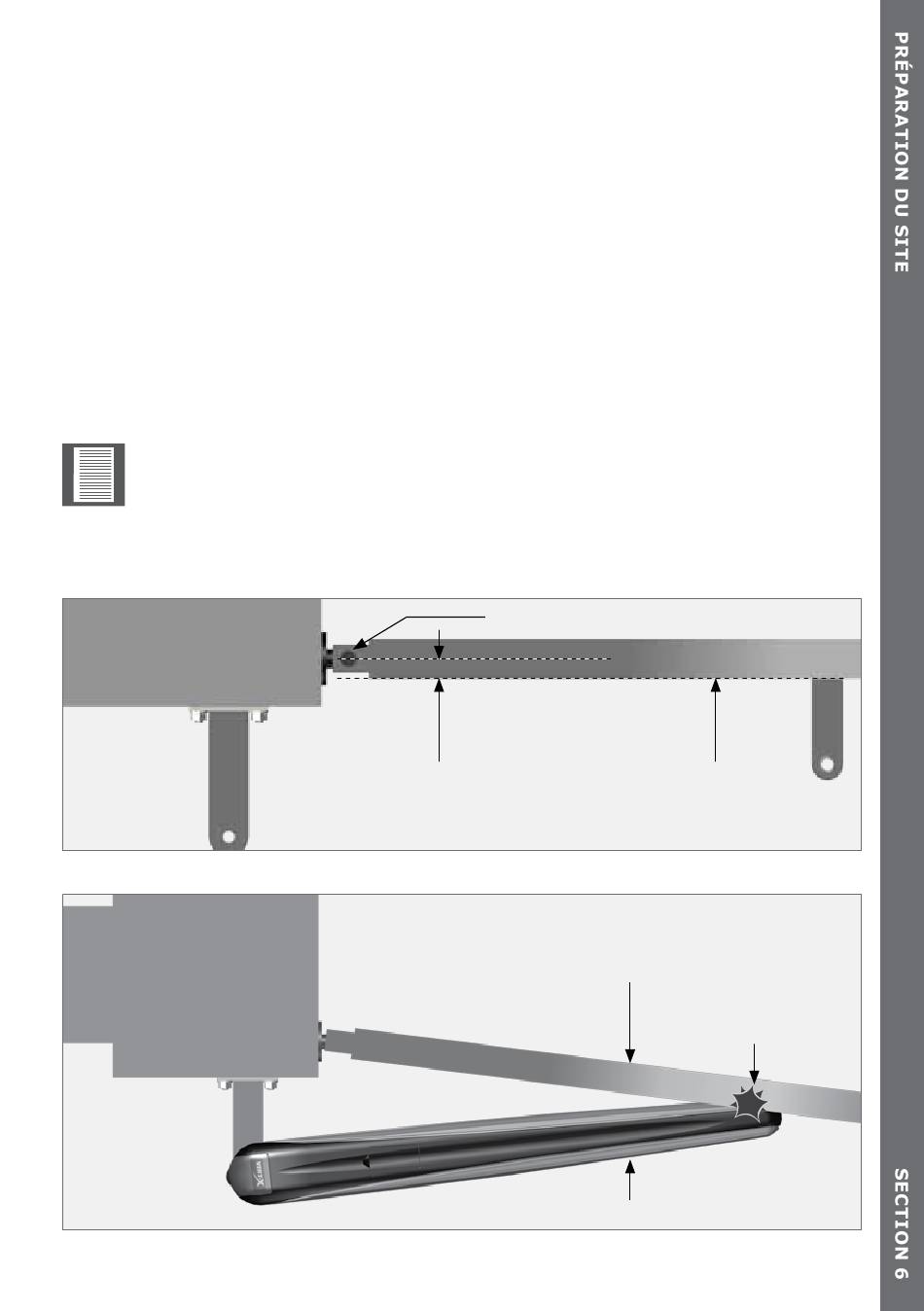

IMAgE 8. PROFONdEUR MAXIMALE dE LA CHARNIèRE dU PORTAIL
La profondeur de la charnière par rapport à la face du portail est
supérieure à 30 mm
IMAgE 9. OPÉRATEUR ENTRANT EN COLLISION AVEC LE PORTAIL
Point de charnière du portail
Portail
Opérateur VERT-X
page 23
Face du portail
Point de collision
