6.5. Installation avec ouverture vers l'intérieur - 100°
L'image 7 montre l'espace minimal par rapport au mur et maximal par rapport au pilier
jusqu'à la charnière du portail pour un battant s'ouvrant vers l'intérieur avec un angle de
100º.
La distance maximale entre le pilier et la charnière du portail garantit que l'opérateur ne
frottera pas contre le pilier une fois l'installation effectuée. Le dégagement minimal par
rapport au mur dans le cas d'une ouverture de 100° garantit que le portail ne heurtera
pas le mur.
•
Pour des portails d'une longueur de 1 à 2 mètres, le dégagement minimal par rapport au
mur est de 370 mm
•
Pour des portails d'une longueur de 2 à 3 mètres, le dégagement minimal par rapport au
mur est de 540 mm
du pilier à la charnière du portail
(60 mm maximum)
Mur
dégagement
minimum par
rapport au mur
comme indiqué
dans le texte
ci-dessus
Paroi
latérale

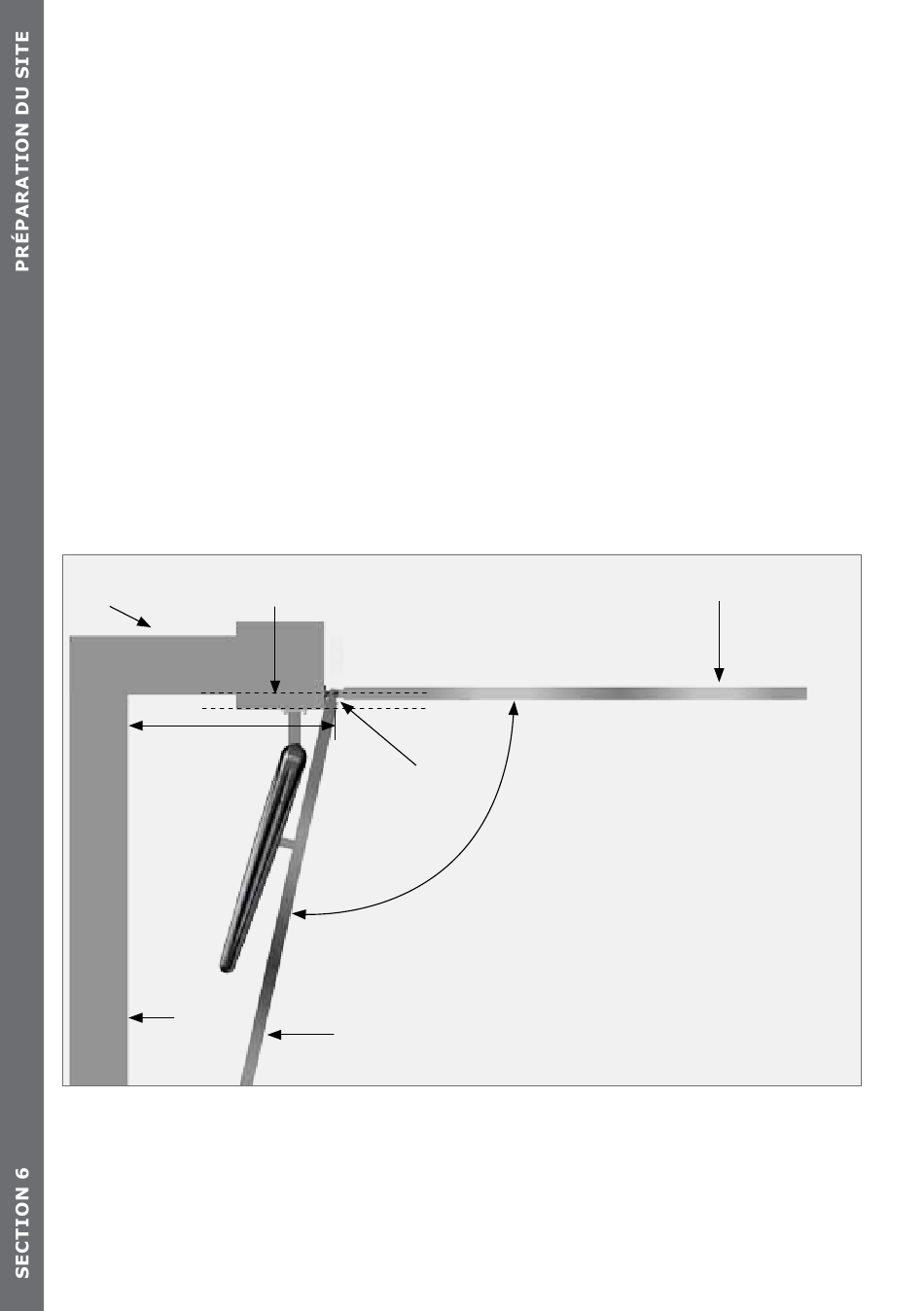

IMAgE 7. LIMITATION RELATIVE À LA PAROI LATÉRALE - OUVERTURE VERS
Charnière du
portail
Portail avec
ouverture de 100º
Portail en position
ouverte
page 22
Portail en position fermée
L'INTÉRIEUR AVEC ANgLE dE 100°
www.centsys.com
