6.3. Principaux termes utilisés dans cette section
6.3.1. Maximum pour le pilier
La distance maximale permise mesurée à partir du centre de la charnière du portail
jusqu'à l'extrémité du pilier.
6.3.2. Minimum pour le mur
Cette valeur indique l'espace minimum requis pour installer l'opérateur et est mesurée à
partir de la paroi latérale jusqu'au portail en position ouverte.
6.4. Installation avec ouverture vers l'intérieur - 90° ou moins
L'image 6 montre l'espace minimal par rapport au mur et maximal par rapport au pilier
jusqu'à la charnière du portail pour un battant s'ouvrant vers l'intérieur avec un angle de
90º ou moins.
La distance maximale entre le pilier et la charnière du portail garantit que l'opérateur
ne frottera pas contre le pilier une fois l'installation effectuée. Le dégagement minimal
par rapport au mur garantit qu'il y a suffisamment d'espace pour installer l'opérateur
conformément aux tableaux d'installation.
du pilier 'à la charnière du portail
(60 mm maximum)
Mur
Le minimum
pour le mur doit
être supérieur à
190 mm
Paroi
latérale

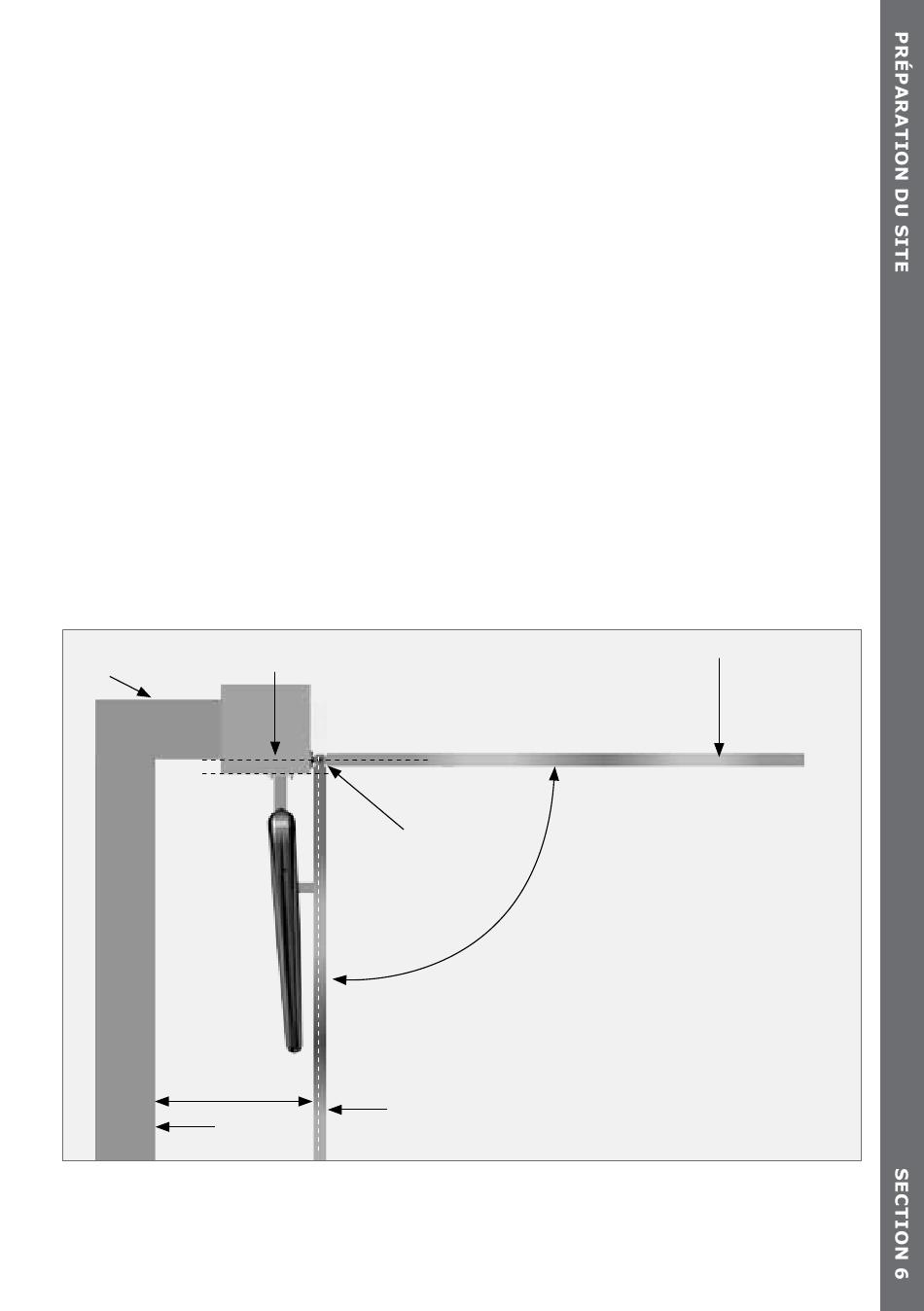

IMAgE 6. LIMITATION RELATIVE À LA PAROI LATÉRALE - OUVERTURE VERS
www.centsys.com
Charnière du portail
Portail en position ouverte
page 21
Portail en position fermée
Ouverture du
portail de 90º ou
moins
L'INTÉRIEUR AVEC ANgLE dE 90°
