9.3 Installation physique - ouverture vers l'intérieur
9.3.1. Étape 1 : dÉTERMINEZ LA LONgUEUR dU SUPPORT dU PORTAIL (VALEUR E)
Il est essentiel d'abord de déterminer si la longueur correcte de support de portail
(valeur E) peut être obtenue conformément au tableau 9 (tableau d'installation),
comme décrit ci-dessous.
Pilier
Portail
Point central
de la charnière
du portail
Mesurez la profondeur
Face frontale
de charnière (25 mm
du portail
comme exemple)
(où le support de
d
E
portail est fixé)
Support de portail

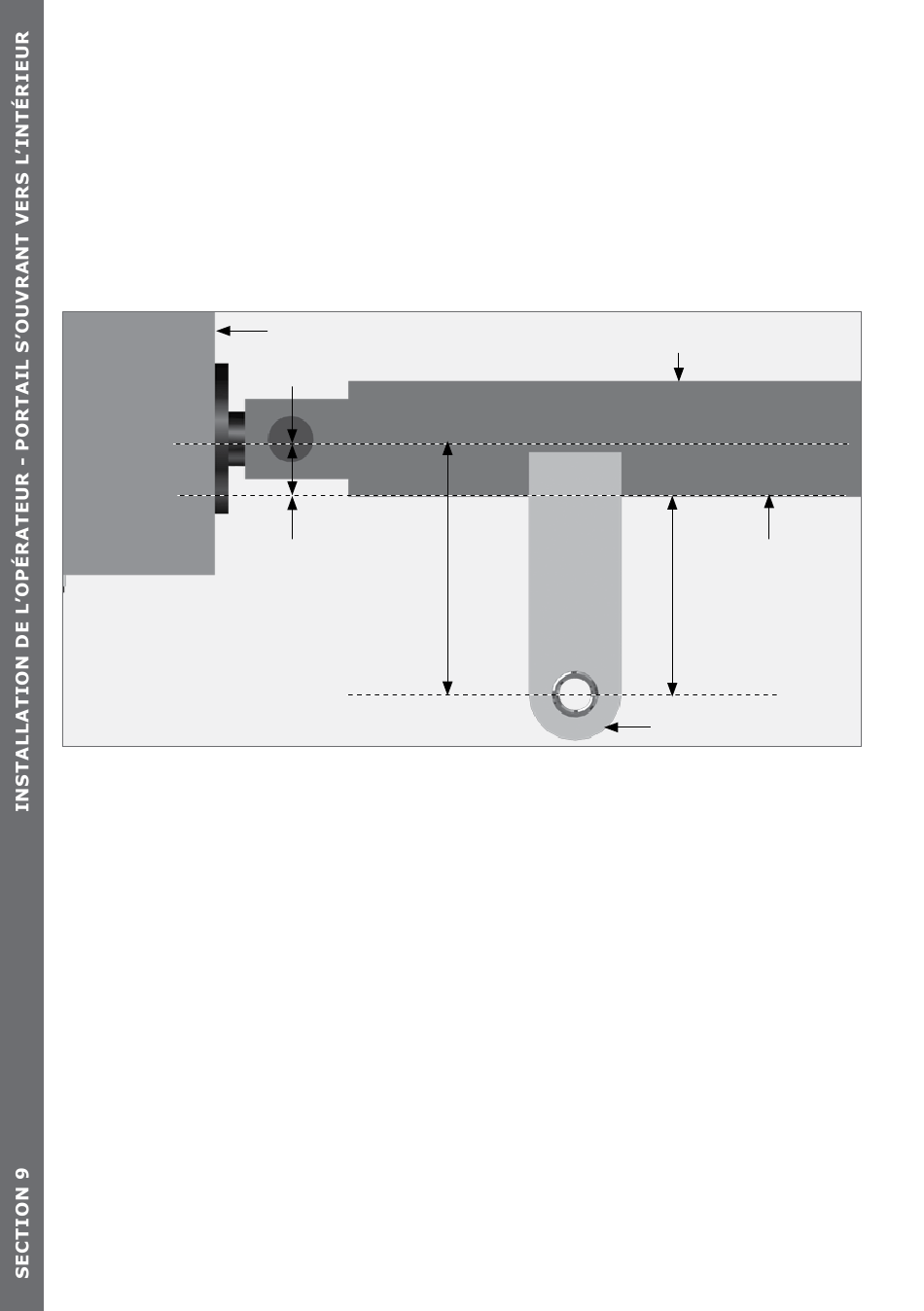

IMAgE 19. dÉTERMINEZ LA LONgUEUR dU SUPPORT dE PORTAIL
Exemple pour une installation avec ouverture vers l'intérieur à 90°
Mesurez la profondeur de charnière du centre du point d'articulation jusqu'à la face du
portail. Si la profondeur de la charnière est supérieure à 30 mm, alors reportez-vous à la
section 6.6.
Pour cet exemple, une mesure de 25 mm sera utilisée. Valeur E = Valeur D MOINS la
profondeur de la charnière.
En conséquence : Valeur E = 110 mm – 25 mm = 85 mm.
Si la valeur E est supérieure à 85 mm, vous pouvez choisir n'importe quelle position
d'installation parmi celles indiquées dans le tableau 6.
Si la valeur E est inférieure à 80 mm (pour une ouverture vers l'intérieur de 90°)
ou inférieure à 77,5 mm (pour une ouverture vers l'intérieur de 100°), l'opérateur
FROTTERA contre le portail pendant le fonctionnement comme indiqué dans l'image 9.
Afin de remédier à cette situation, reportez-vous à la section 6.6.
