7. Configuration
Statut de sortie avec dépassement d'entrée
EoUF
Sélection du statut de sortie pour la sortie de commande 1 (OUT1) avec une
■
valeur d'entrée trop haute ou trop basse.
Seulement disponible avec une sortie de commande de signal de courant
■
(4 ... 20 mA) en conjonction avec l'entrée de courant/tension
F
Sélection :
■
Fonctionnalité de la touche
AAnU
Réglage de la fonctionnalité de la touche
■
Sélection :
■
Correction de capteur
Corrige le signal d'entrée du capteur raccordé.
Si le capteur ne peut pas être placé au point où on désire effectuer un contrôle, il est
possible que la température mesurée diffère de la température à contrôler. Lorsqu'on utilise
plusieurs régulateurs, il peut y avoir des différences dans les valeurs mesurées de chaque
régulateur, dues à des variations de tolérance sur les capteurs utilisés. Dans ces cas-là,
en utilisant la correction de capteur, on peut procéder à un alignement. De plus, il est
possible de compenser les déviations survenant dans le capteur de température qui ont
été détectées lors d'un étalonnage.
Comportement de commutation, activé (principe de circuit ouvert, no) ou désactivé
(principe de circuit fermé, nc)
Activé (principe du circuit fermé)
■
Lorsque la LED de contrôle d'une alarme s'allume (ON), la sortie d'alarme (entre les
bornes 3-4 ou 3-5) est court-circuitée (ON, relais activé).
Lorsque la LED de contrôle d'une alarme s'éteint (OFF), la sortie d'alarme est
interrompue (OFF, relais désactivé).
Désactivé (principe du circuit fermé)
■
Lorsque la LED de contrôle d'une alarme s'allume (ON), la sortie d'alarme est
interrompue (OFF, relais désactivé). Lorsque la LED de contrôle d'une alarme s'éteint
(OFF), la sortie d'alarme est court-circuitée (ON, relais activé).

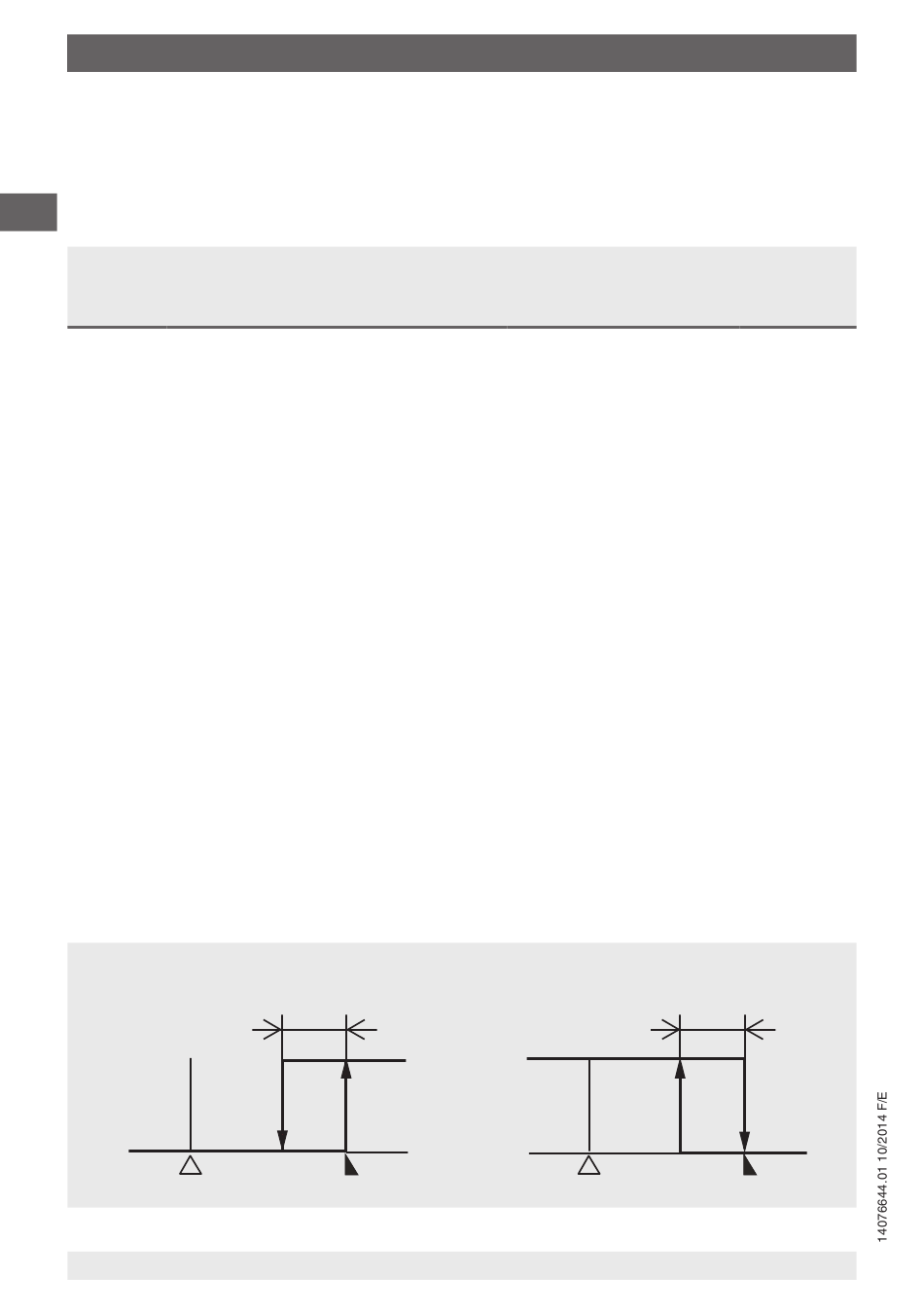

Alerte haute
(comportement de commutation activé)
ON
OFF
Consigne
30
(sortie OFF)
oFF
(sortie ON)
on
/
OUT
OFF
Extinction de la sortie de commande (fonction OFF)
oFF
Commutation entre contrôle automatique et manuel
AAnU
Hystérésis
+ Valeur d'alarme
/
OUT
OFF
Alerte haute
(comportement de commutation désactivé)
ON
OFF
Consigne
WIKA mode d'emploi type CS4S
Sortie OFF
Fonction OFF
Hystérésis
+ Valeur d'alarme
