Commandes et bornes du panneau

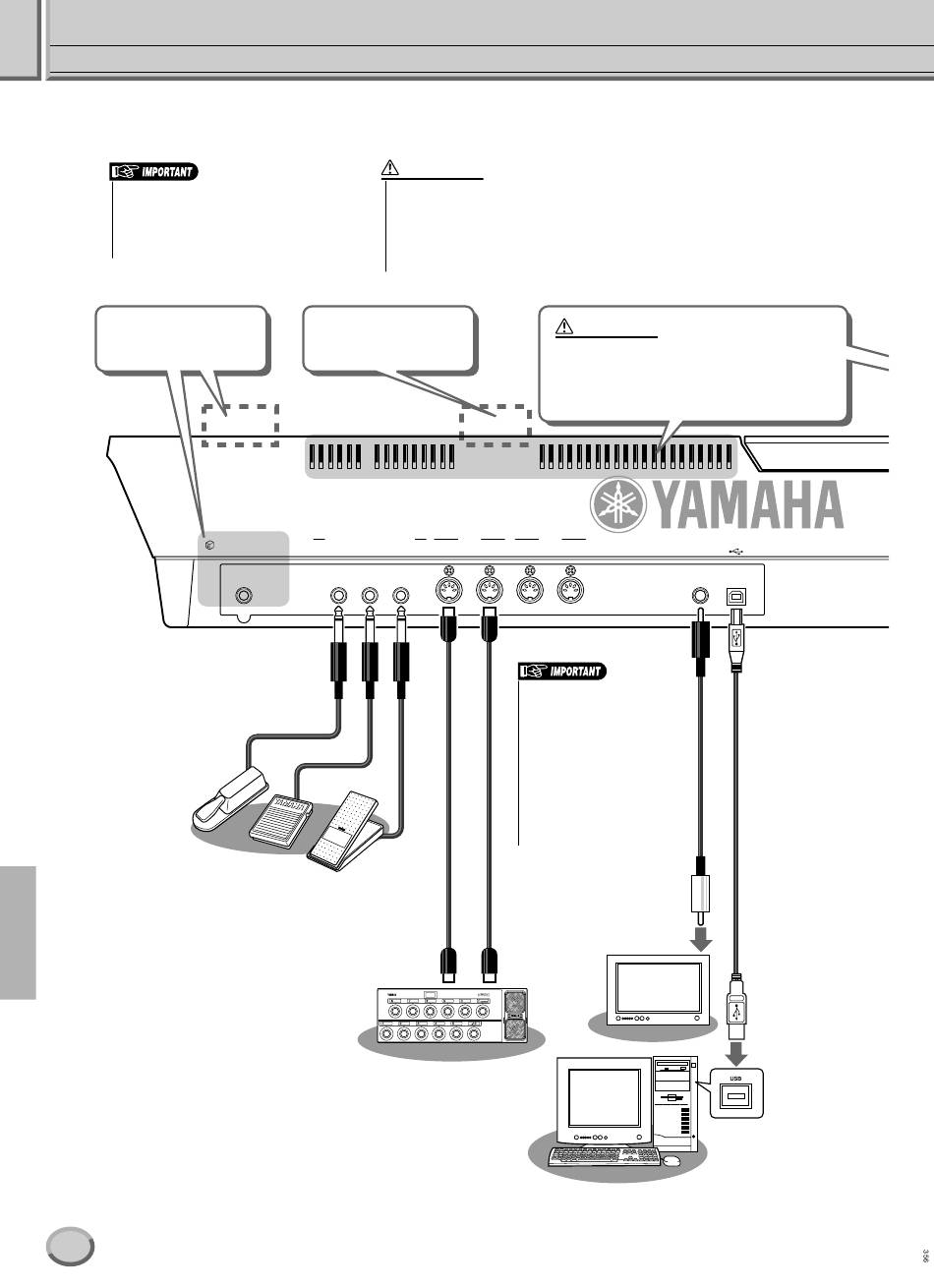

I Panneau arrière et raccordements
• Le TYROS ne disposant pas de
haut-parleurs intégrés, vous devez
le relier à un appareil audio externe.
Vous pouvez également utiliser un
casque.
Pour brancher des haut-
parleurs en option.
Voir page 20.
TO RIGHT SPEAKER
Il est possible de brancher un ou deux
sélecteurs au pied FC4 ou FC5 de Yamaha
aux prises prévues pour contrôler le
maintien de son et diverses autres fonctions
importantes.
Le raccordement d'un contrôleur au pied
FC7 de Yamaha en option à une des prises
prévues permet de contrôler le volume et
diverses autres fonctions importantes.
18
TYROS Mode d'emploi
ATTENTION
• Vérifiez que l'interrupteur POWER (Marche) est sur la
position OFF (touche non enfoncée) avant d'effectuer des
branchements. Si vous effectuez des connexions alors que
cet interrupteur est en position ON, vous risquez
d'endommager les appareils externes tels que
l'amplificateur ou les haut-parleurs.
Pour installer le pupitre
fourni.
Voir page 21.
ASSIGNABLE FOOT PEDAL
1
2
3
(SUSTAIN)
(DSP VARIATION)
(VOLUME)
MFC10
Voir page 152.
Les fonctions MIDI très avancées vous offrent
de puissants outils pour développer vos
performances musicales et votre créativité.
ATTENTION
Grille de ventilation
• Ne placez aucun objet devant la grille de ventilation
car cela risquerait de gêner l'aération des
composants internes et d'entraîner une surchauffe
de l'instrument.
MIDI A
MIDI B
IN
OUT
IN
OUT
• Le réglage de format par défaut
du TYROS pour le signal du
téléviseur/moniteur vidéo
externe est « PAL ». Ce format
varie selon le pays. Vous devez
donc changer le réglage en
conséquence. (Par exemple,
NTSC est la norme généralement
utilisée en Amérique du Nord.)
Vérifiez le format utilisé par votre
écran de télévision ou de vidéo.
Si ce n'est pas « PAL », il vous
faudra régler l'écran VIDEO OUT
sur « NTSC » (page 151).
Vous pouvez brancher le TYROS
sur une télévision ou un moniteur
vidéo de manière à afficher les
paroles et les accords de vos
données de morceau sur un
écran plus large.
Voir page 151.
Prise d'entrée
vidéo à broches
RCA VIDEO IN
Voir page 148.
VIDEO OUT
USB
NTSC / PAL
Connexion à un ordinateur
via un port USB
Voir page 58.
