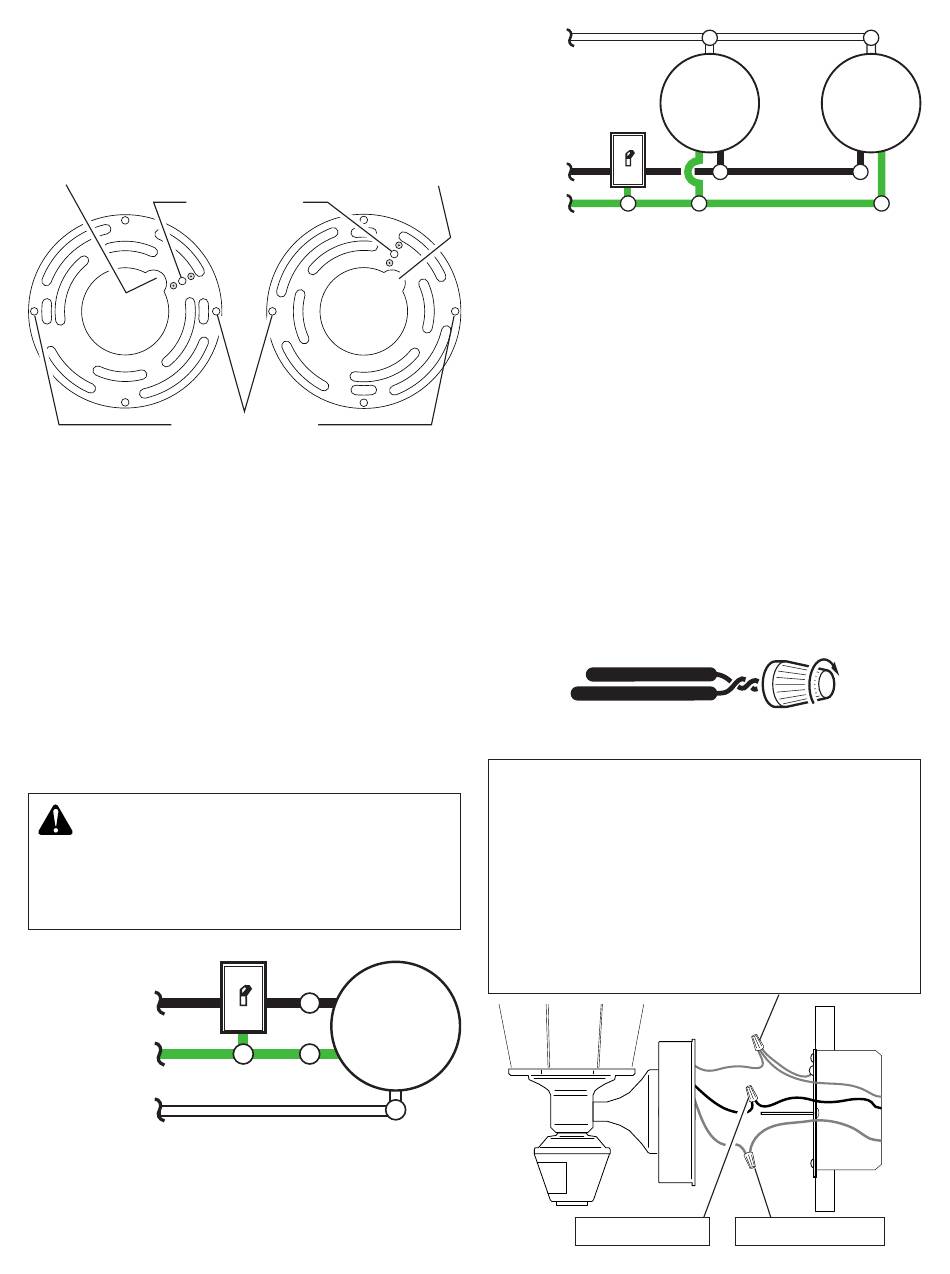

Heath Zenith Secure Home SH-4150-SV Mode D'emploi page 19

5. Remettez en place les vis de fixation au
luminaire et la vis de mise à la terre, puis
fixez la plaque de montage à la boîte de
raccordement, comme illustré.
Passage des fils
Vis de mise
à la terre
Vis de fixation
au luminaire
Tel qu'expédié
CÂBLAGE
Note : Tous les fils doivent être installés
dans un conduit ou un autre dispositif
acceptable, conformément au Code national
de l'électricité. Contactez un électricien
qualifié pour toute question relative à la
pertinence de l'installation.
AVERTISSEMENT: NE PAS raccorder
le fil ROUGE à moins que vous ne vouliez
commander d'autres luminaires au
moyen du détecteur de mouvement.
Noir
Vert ou
dénudé
Blanc
Une lanterne à détecteur de mouvement
200475-02
Passage des fils
Plaque retournée,
après rotation
Luminaire
Blanc
Noir
Vert ou
dénudé
Deux lanternes à détecteur de mouvement
Torsadez ensemble les fils de la boîte de
jonction et ceux du luminaire comme indiqué
ci-dessous. Utilisez des serre-fils. Si la boîte
de jonction est en métal, vous pourriez néces-
siter une «queue de cochon» verte. Si vous
avez des doutes sur la méthode de mise à la
terre, consultez votre code du bâtiment.
Branchez les fils du luminaire aux fils dans
la boîte de raccordement. Torsadez ces fils
ensemble, puis ajoutez-y un connecteur de
fils.
Méthode de mise à la terre recommandée
Utilisez une «queue de cochon» verte (non
fournie) et torsadez-en une extrémité avec
le fil nu du luminaire et le fil de terre de la
boîte de jonction. Utilisez un serre-fils. Fixez
l'autre extrémité de la «queue de cochon»
avec la vis de terre (GND) sur la plaque
de montage.
Noir à noir
19
Luminaire Luminaire
Blanc à blanc
