Anleitung SPLIT_850_C_F:_
lʼappareil intérieur et de la conduite de
réfrigérant correspondante.
Placez le raccord vissé sur la conduite de
réfrigérant droit par dessus le filet sur lʼappareil
intérieur.
Vissez les premiers pas de vis à la main dans le
sens contraire de celui des aiguilles dʼune
montre.

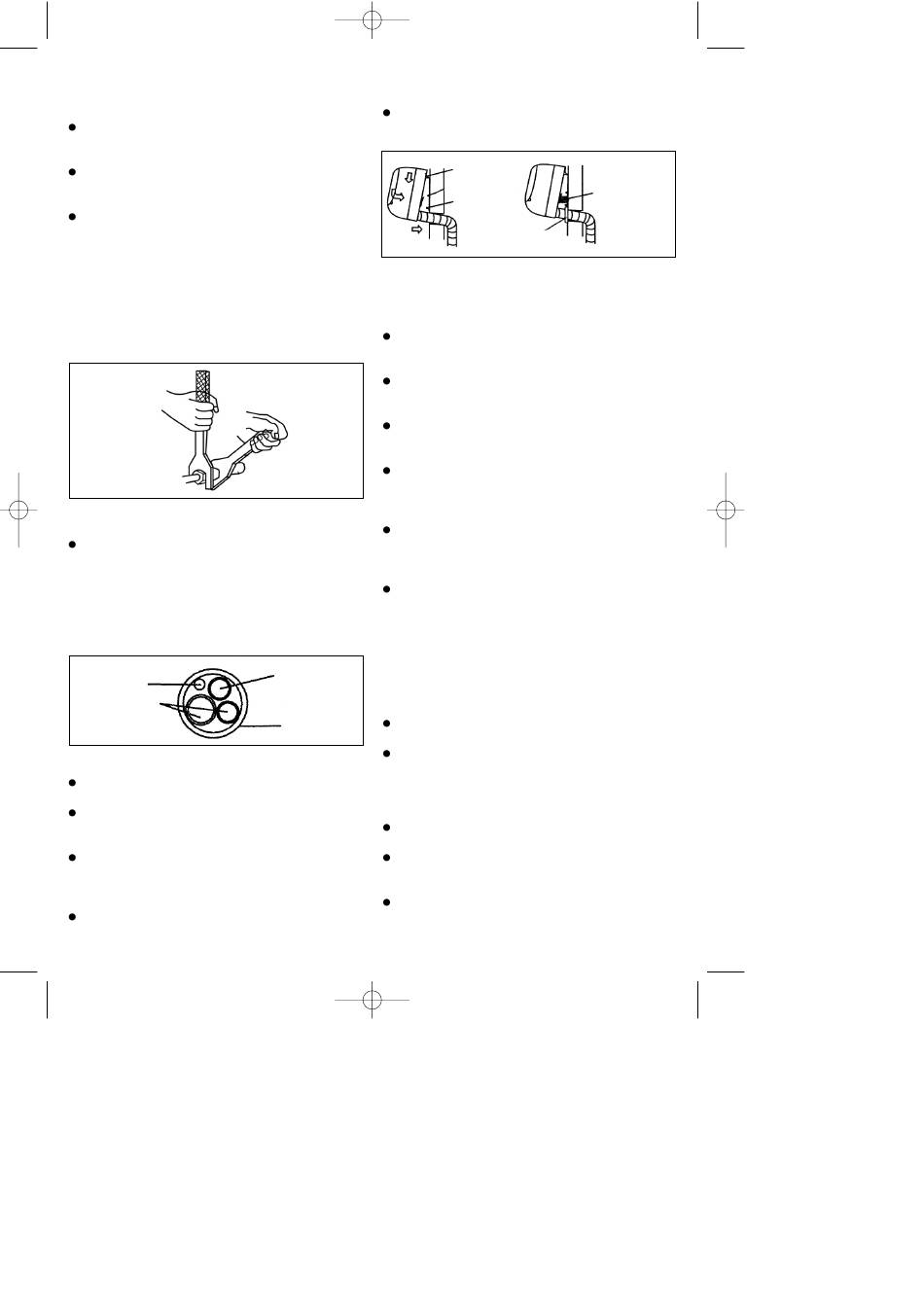

Utilisez ensuite la clé à fourche appropriée et
vissez rapidement les raccords vissés à fond. Le
couple de rotation est indiqué dans le tableau
suivant. Contrôlez le couple de rotation à lʼaide
dʼune clé dynamométrique.
SPLIT 850 C
tube Ø 6 mm = 15 - 20 Nm
tube Ø 9,5 mm = 31 - 35 Nm
2.7 Enroulement de la conduite
Veillez à ne pas poser la ligne de raccordement
secteur vers lʼextérieur. Tous les tubes, câbles
électriques et tuyaux de sortie dʼeau doivent être
enveloppés avec la bande de protection. Selon
que les conduites sont posées à droite ou à
gauche, il faut retirer les passages
correspondants prévus de lʼappareil intérieur.
Ligne
électrique
Conduit de
réfrigérant
2.8 Montage final de lʼappareil intérieur
Passez le paquet de conduites dans le passage
de mur
Accrochez lʼappareil intérieur dans le crochet
supérieur de la plaque de montage et la faire
sʼencranter en bas.
Le paquet de conduites doit être posé entre le
carter de lʼappareil intérieur et le mur. Pour éviter
lʼeau de condensation, isolez le paquet de
conduites à lʼaide dʼune isolation thermique.
Mettre la masse dʼétanchement entre la
10.11.2006
8:08 Uhr
Seite 17
maçonnerie et les canalisations
Enfichez le capuchon de passage de mur de
lʼextérieur sur le paquet de conduites.
3. Fixation de lʼappareil extérieur
Respectez absolument les instructions de montage.
3.1 Avant le montage
Sélectionnez lʼemplacement de lʼappareil
extérieur (respectez les remarques précédentes
relatives à la sélection de lʼendroit)
Vérifiez la tension disponible en la comparant
avec celle indiquée sur la plaque signalétique.
Elles doivent concorder.
La différence entre lʼappareil dʼextérieur et celui
dʼintérieur doit sʼélever au maxi. à 4 m,
accessoires ci-joints compris.
Si lʼappareil extérieur est plus haut que lʼappareil
intérieur, veillez à faire un arc plus bas que
lʼarête inférieure de lʼappareil intérieur dans la
conduite de réfrigérant.
Fixez la sortie de lʼeau de condensation au fond
de lʼappareil extérieur.
3.2 Mounting the outdoor device
The outdoor device can be fastened to the
ground or to a wall bracket (e.g. special
accessory Art. No. 23.651.56) with dowels and
screws. To do so, use the holes on the device.
Tuyau
4. Raccordement des conduites de réfrigérant
dʼécoulement
4.1 Remarques importantes
Bande de
Veillez à ne pas faire sʼéchapper du réfrigérant
protection
dans lʼenvironnement.
Un emploi non conforme aux règles de lʼart du
réfrigérant peut être nuisible à la santé. Pour
votre propre protection, portez des gants de
travail et des lunettes de protection lorsque vous
manipulez du réfrigérant.
Il faut toujours bien aérer le poste de travail. Il
est interdit de fumer.
Il est interdit dʼexploiter lʼappareil sans
raccordement des conduites de réfrigérant étant
donné quʼil tomberait immédiatement en panne.
Chargez lʼun de nos partenaires de service
après-vente ou une entreprise spécialisée en
Crochet en haut
Isolation
Crochet en bas
thermique
Capuchon de
passage de mur
17
