Anleitung SPLIT 1200 EQ C+H_F:_
Attention !
Le sens de soufflement de lʼair doit concorder au
sens du vent.
Ne réalisez jamais lʼinstallation dans des endroits
comprenant de lʼair agressif.
Respectez les distances minimales (cf.
remarques importantes relatives au montage).
Il est uniquement autorisé dʼinstaller lʼappareil
dʼextérieur et celui dʼintérieur en position
perpendiculaire.
2. Accessoires de montage
Avant le montage, vérifiez lʼintégralité des
accessoires de montage.
Rep.
Désignation
1
plaque de montage
2
vis 4x30
3
bouchon pour perçage de mur (moitié)
4
conduit de perçage de mur
5
rondelle en plastique
6
télécommande avec support
7
piles micro LR03 1,5V
8
support p. tuyau de sortie dʼeau
3. Montage de lʼappareil intérieur
Respectez absolument les instructions de montage
3.1 Avant le montage
Sélectionnez lʼemplacement de lʼappareil
intérieur (respectez les remarques précédentes
relatives à la sélection de lʼendroit)
Vérifiez la tension disponible en la comparant
avec celle indiquée sur la plaque signalétique.
Elles doivent concorder.
Les conduites de réfrigérant doivent être dotées
de lʼisolation appliquée à lʼusine.
3.2 Montez la plaque de montage
La plaque de montage de lʼappareil intérieur doit
être montée au mur en position horizontale.
Maintenez absolument les écarts indiqués.
Marquez et percez les trous de fixation et vissez
à fond la plaque de montage à lʼaide de chevilles
et de vis. Veillez, afin dʼéviter que lʼintérieur de
lʼappareil ne vibre, à ne pas laisser dʼespace
entre le mur et la plaque de montage.

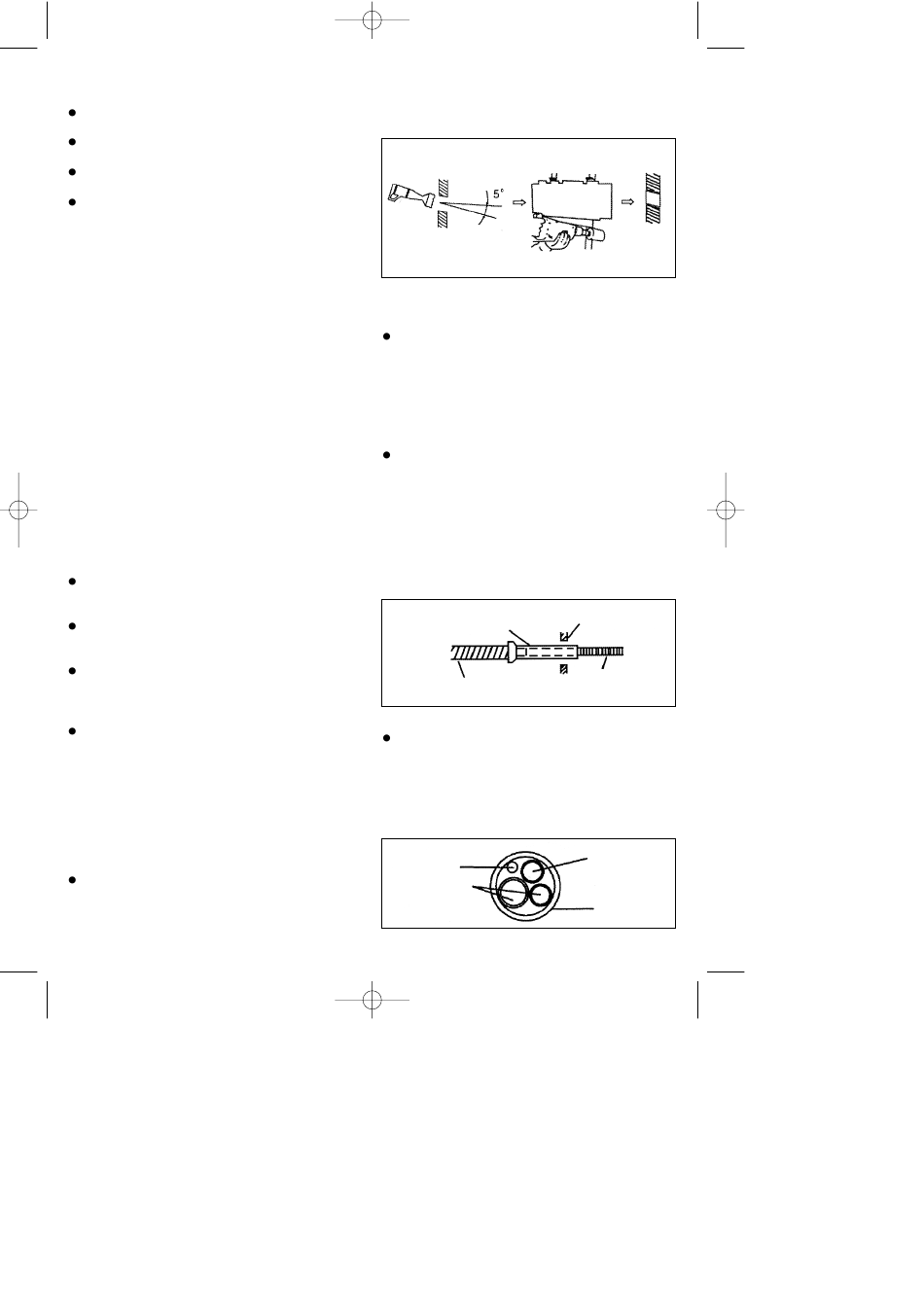

3.3 Percer une brèche dans le mur
Percez à lʼaide dʼune couronne de fleuret de
65mm une brèche de lʼintérieur vers lʼextérieur
vers lʼextérieur pour les conduites dans un angle
24
06.12.2006
10:10 Uhr
dʼenv. 5° en pente vers lʼextérieur. Placez
ensuite le tube de passage de mur dans la
brèche.
Intérieur
3.4 Monter le tuyau dʼécoulement de lʼeau
condensée
Le tuyau de sortie dʼeau doit être posé vers
lʼextérieur avec une inclinaison. Evitez
Nombre de pièces
absolument toute flexion et pli. Lʼextrémité du
1
tuyau dʼécoulement de lʼeau condensée ne doit
6
se trouver dans aucun récipient pouvant se
2
remplir dʼeau. Si de lʼeau reste dans le tuyau de
1
sortie dʼeau, cela peut entraîner des dégâts des
2
eaux.
1
Poussez le tuyau dʼécoulement supplémentaire
2
sur le piquage sur conduite du tuyau
1
dʼécoulement se trouvant sur lʼappareil intérieur.
Fixez le point de raccordement avec de la bande
adhésive. Veillez à une bonne étanchéité du
point de raccordement. Enveloppez dʼisolation la
zone du tuyau dʼécoulement qui se trouve dans
le passage de mur et en plus env. 10 cm qui
dépassent à lʼintérieur et à lʼextérieur de la
brèche.
Tuyau dʼécoulement
3.5 Enroulement de la conduite
Veillez à ne pas poser la ligne de raccordement
secteur vers lʼextérieur. Tous les tubes, câbles
électriques et tuyaux de sortie dʼeau doivent être
enveloppés avec la bande de protection. Selon
que les conduites sont posées à droite ou à
gauche, il faut retirer les passages
correspondants prévus de lʼappareil intérieur.
Ligne
électrique
Conduit de
réfrigérant
Seite 24
Insérer le tube de
passage de mur
Extérieur
Extérieur
Intérieur
Mur
Insolation
Intérieur
Tuyau dʼécoulement
supplémentaire
Tuyau
dʼécoulement
Bande de
protection
