3 Montage - standard

8
3 Montage - standard
3.1 Grandeurs d'influence
Généralité
4

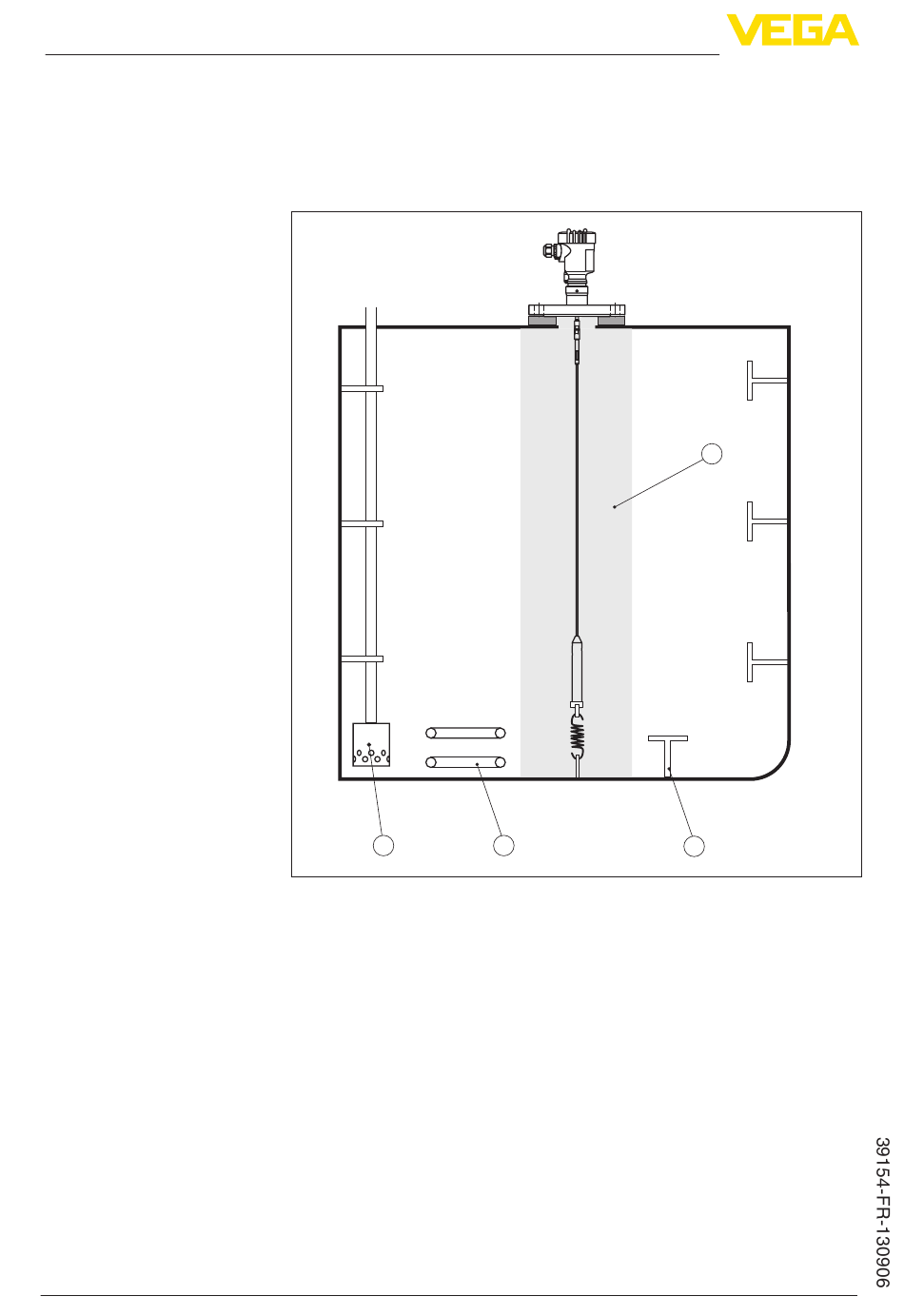

Fig. 16: VEGAFLEX 81 - Montage
1 Champ énergétique
2 Cadre réservoir
3 Serpentin de chauffe
4 Pompe
Des impulsions micro-ondes à haute fréquence se déplacent le long
d'un câble ou d'une tige.
Les impulsions micro-ondes génèrent un champ énergétique d'un
rayon d'environ 300 mm (11.81 in) autour du câble de capteur.
Les obstacles fixes se trouvant dans ce champ énergétique ont une
influence sur la mesure.

Raccord process

Évitez si possible d'installer l'appareil sur une rehausse. Faites en
sorte que le capteur soit installé de façon arasante au toit de la cuve.
VEGAFLEX 81 • Réservoir de chargement (pétrole brut)
3
1
2
