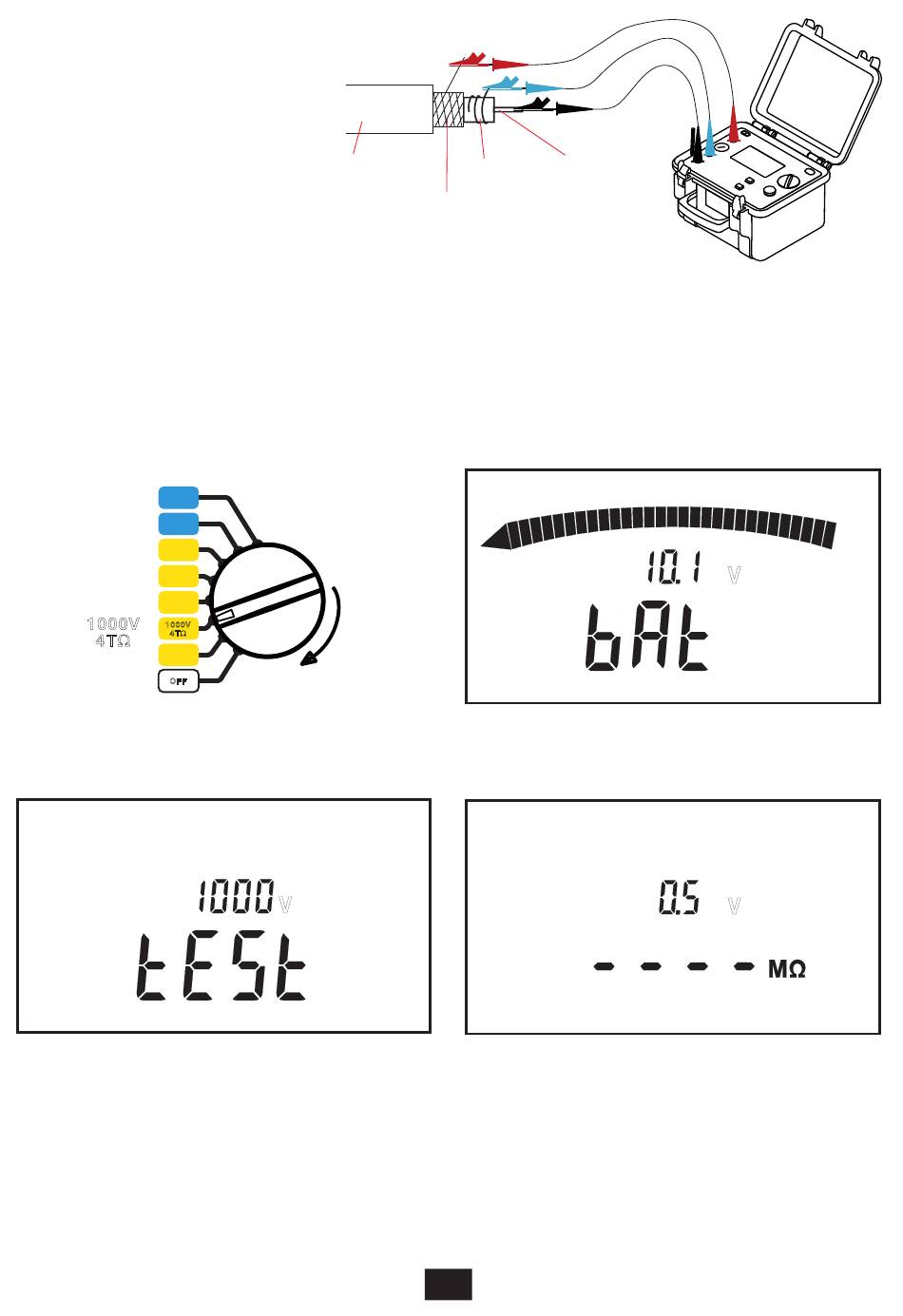

Cable

Conecte el cable de alta tensión
rojo entre el pantalla y el terminal
+ del instrumento.
Conecte el cable de alta tensión
negro entre el alma y el terminal
- del instrumento.
Conecte el cable de alta tensión
azul entre el aislante y el terminal
G del instrumento.
La utilización del terminal de
tierra permite deshacerse
de las corrientes de fuga de
superficie.
Una vez finalizadas las conexiones,
elija la tensión de prueba mediante el
interruptor giratorio.
1000V
1000V
Ω
4T Ω 4T
OFF
la tensión de prueba,
Aislante
externo
Pantalla
V
1
Alma
Aislante
Al encender el instrumento, se visualiza el
estado de la batería,
y, a continuación, la tensión del objeto a
probar.
+
G
-
V
V
