installation
3.2 - Faire cheminer ensemble les câbles de modulation (câble RCA, câble coaxial et/ou câble optique),
les câbles haut-parleurs, le câble Power Remote, ainsi que le câble du contrôleur en les isolant des autres
accessoires automobiles de forte puissance, particulièrement les moteurs électriques (essuie-glace, ...).
Conserver toute la longueur des câbles, elle sera ajustée plus tard.
NOTE : L'amplificateur FP Dual Monitor possède trois types de connecteurs d'entrée dédiés à l'acheminement
du signal bas niveau de la source vers l'amplificateur. Il est possible de brancher l'ensemble des connecteurs
entre la source et l'amplificateur. La sélection du type de connecteurs retenu pour acheminer le signal bas
niveau se fera ultérieurement lors du paramétrage de l'amplificateur à l'aide du logiciel Focal Dual Manager.
Les entrées numériques COAXIAL et OPTICAL acceptent un signal au format SPDIF uniquement.
3.3 - Faire cheminer le câble d'alimentation positif (+) en prenant soin de le faire passer à l'opposé des câbles
précédemment tirés pour éviter tout parasitage. NE PAS CONNECTER LE CÂBLE POUR L'INSTANT.

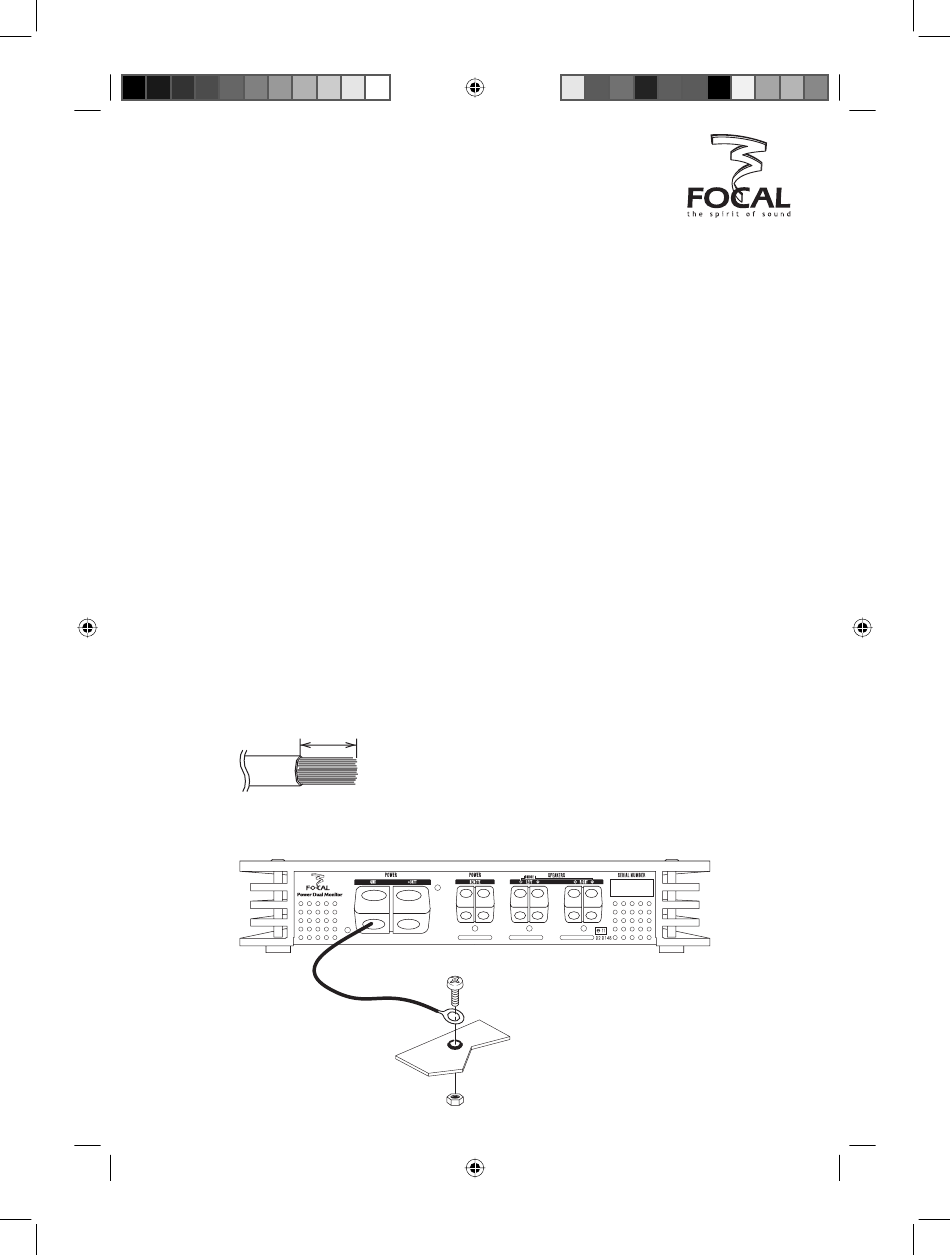

3.4 - Se munir du câble d'alimentation négatif (-). Ce câble doit être le plus court possible et ne doit idéalement
pas dépasser 1 mètre, afin d'assurer une parfaite liaison entre l'amplificateur et le châssis du véhicule. Le câble
et sa section doivent être conformes au tableau page 25. Trouver un point de masse adéquat
poncer pour enlever toute trace de peinture ou autre verni et ainsi optimiser la qualité du contact. Percer la tôle
préalablement poncée au diamètre correspondant à la vis choisie en s'assurant qu'aucun passage de câbles,
réservoir ou autre organe sensible du véhicule ne soit à proximité. Dénuder 1 cm de câble
à l'aide d'un fer à souder et de fil d'étain. Visser fermement le câble sur la borne GND de l'amplificateur.
Etamer l'autre extrémité puis sertir ou souder sur la cosse prévue à cet effet. Insérer la cosse dans la vis, puis
mettre la vis et son écrou en place et visser fermement.
fig. 3
fig. 4
26
notice dual monitor fr.indd 8 notice dual monitor fr.indd 8
1 cm
, puis le
(fig. 4)
, puis étamer
(fig. 3)
