Câblage Corbus
Les bornes Corbus ROUGE et NOIR sont utilisées pour l'alimentation
alors que celles JAUNE et VERT sont utilisées pour la communication des
données. Les quatre bornes Corbus de la centrale d'alarme doivent être
connectées aux quatre bornes ou fils de chaque module.
Les conditions suivantes s'appliquent :
Le bus Corbus doit être tiré avec des câbles à deux paires ou
l
quatre paires torsadées de calibre 22, de préférences.
Les modules peuvent être tirés de façon autonome vers la centrale,
l
connectés en série ou par té de prise.
N'utilisez pas des câbles blindés pour le câblage Corbus.
l
Remarque : Tout module peut être connecté n'importe où le long du bus
Corbus. Tirez des câbles séparés pour les claviers, les extenseurs de zone,
etc. n'est pas nécessaire.
Remarque : Aucun module ne doit être distant de plus de 305 m/1000
pieds (en longueur de câble) de la centrale. N'utilisez pas des câbles
blindés pour le câblage Corbus.

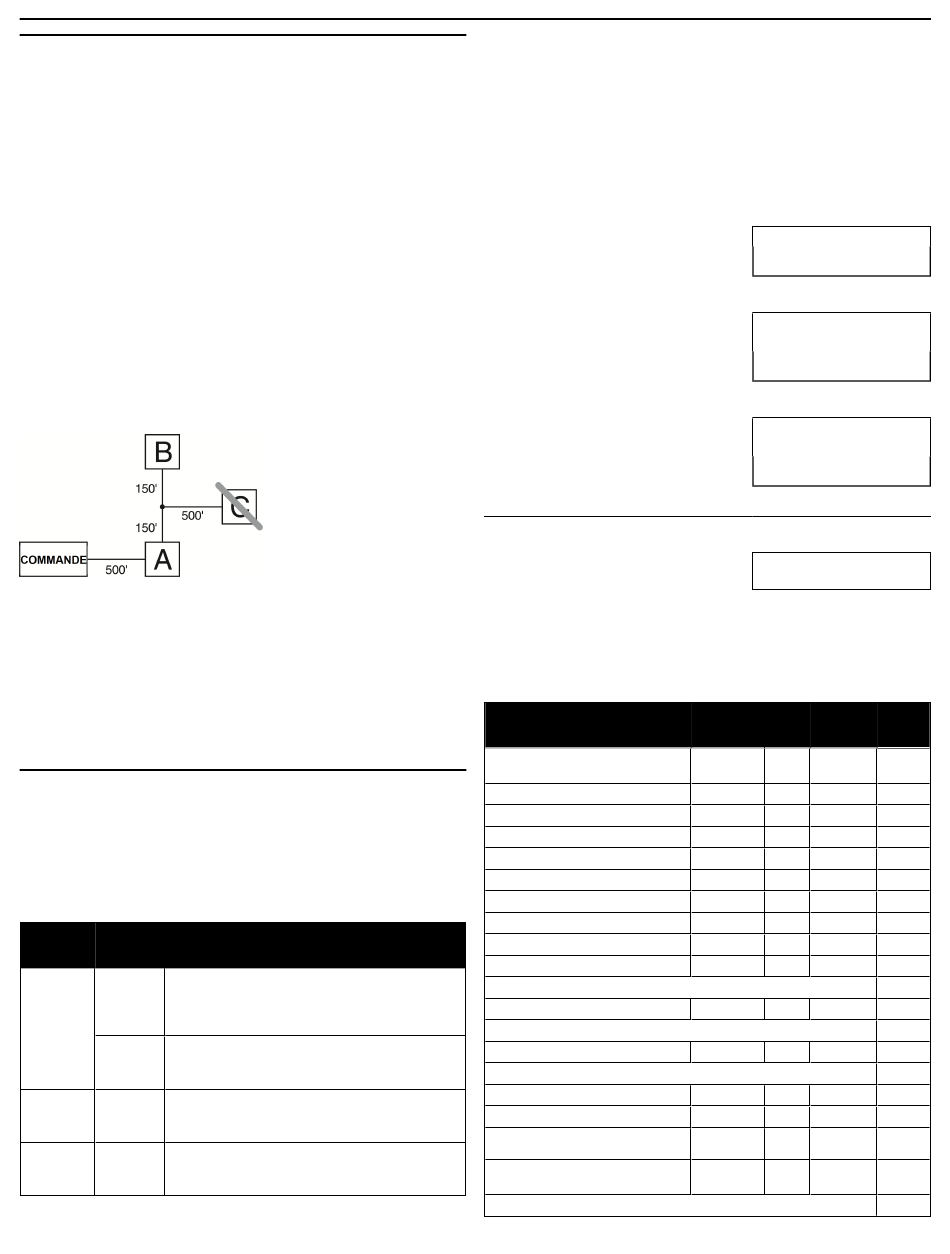

Figure 1-1 Câblage Corbus
Le module (A) est correctement câblé car il est dans les 305 m/1000 pieds
à partir de la centrale, en longueur de câble. Le module (B) est
correctement câblé car il est dans les 305 m/1000 pieds à partir de la
centrale, en longueur de câble. Le module (C) n'est PAS correctement
câblé car il est au-delà des 305 m/1000 pieds de câble à partir de la
centrale.

Courants nominaux

Afin que le système fonctionne correctement, la puissance de sortie de la
centrale d'alarme et des modules d'alimentation électrique ne doit pas être
dépassée. Utilisez les données ci-dessous pour vérifier que le courant
disponible ne soit pas dépassé.
Tableau 1-1 Valeurs nominales du système
Dispositif Valeur nominale (12 Vcc)
Sortie
HS2064 AUX: 700mA. Soustraire la valeur nominale donnée pour chaque
clavier, module d'extension et accessoire connecté aux
HS2064 E
bornes AUX ou Corbus. Une valeur d'au moins 100 mA
HS2128
doit être réservée pour le bus Corbus.
HS2128 E
SONNERIE: 700mA. Valeur nominale continue. 2,0A. Bornes en court-
circuit. Disponible uniquement avec la batterie de secours
connectée. Non prévus pour les applications UL/ULC.
HSM2208 AUX: 250mA. Valeur nominale continue. Soustraire pour chaque
dispositif connecté. Soustraire la charge totale sur cette
borne de la sortie AUX/Corbus de la centrale d'alarme.
HSM2108 AUX: 100mA. Soustraire pour chaque dispositif connecté. Sous-
traire la charge totale sur cette borne de la sortie AUX/Cor-
bus de la centrale.
Guide d'installation PowerSeries Neo
Panneau de Centrale d'alarme
Auxiliaire - 700 mA disponible pour les dispositifs connectés aux bornes
AUX et PGM, et les modules connectés aux bornes Corbus. Une valeur
d'au moins 100 mA doit être réservée pour le bus Corbus.

Calcul du courant de la centrale d'alarme

Calcul pour la centrale
Maximum (Au repos ou en alarme)
AUX (700 mA max. y compris PGM 1-4)
Corbus (700 mA max.)***
PCLink+ (Communicateur alternatif : 125 mA)
Total (ne pas dépasser 700 mA)
*** Voir "Table de calcul de courant Corbus" à la page 3.
Pour les applications homologuées UL, ULC et commerciales, le courant total
en alarme et au repos ne peut pas dépasser 700 mA.
Tableau 1-2 Table de calcul de courant Corbus
Élément
HS2016/HS2032/HS2064/HS2064
E/HS2128/HS2128 E
HS2LCD
HS2ICN
HS2LED
HS2LCDP
HS2ICNP
HS2LCDRF
HS2ICNRF
HS2ICNRFP
HS2TCHP
Courant nécessaire pour les dispositifs connectés =
HSM2108*
Courant de sortie AUX du HSM2108
HSM2208*
Courant de sortie AUX du HSM2208
HSM2300/2204*
HSM2HOSTx
HSM2955**
3G2080(R)E/TL2803G(R)E/TL280(R)E 125
Courant total Corbus =
- 3 -
Courant x Quantité Total
(mA)
85 X 1
105 x
105 x
105 x
105 x
105 x
105 x
105 x
105 x
160 x
30 x
40 x
35 x
35 x
x
x
(PCLINK)
(mA)
85
