Installation
5.3.1

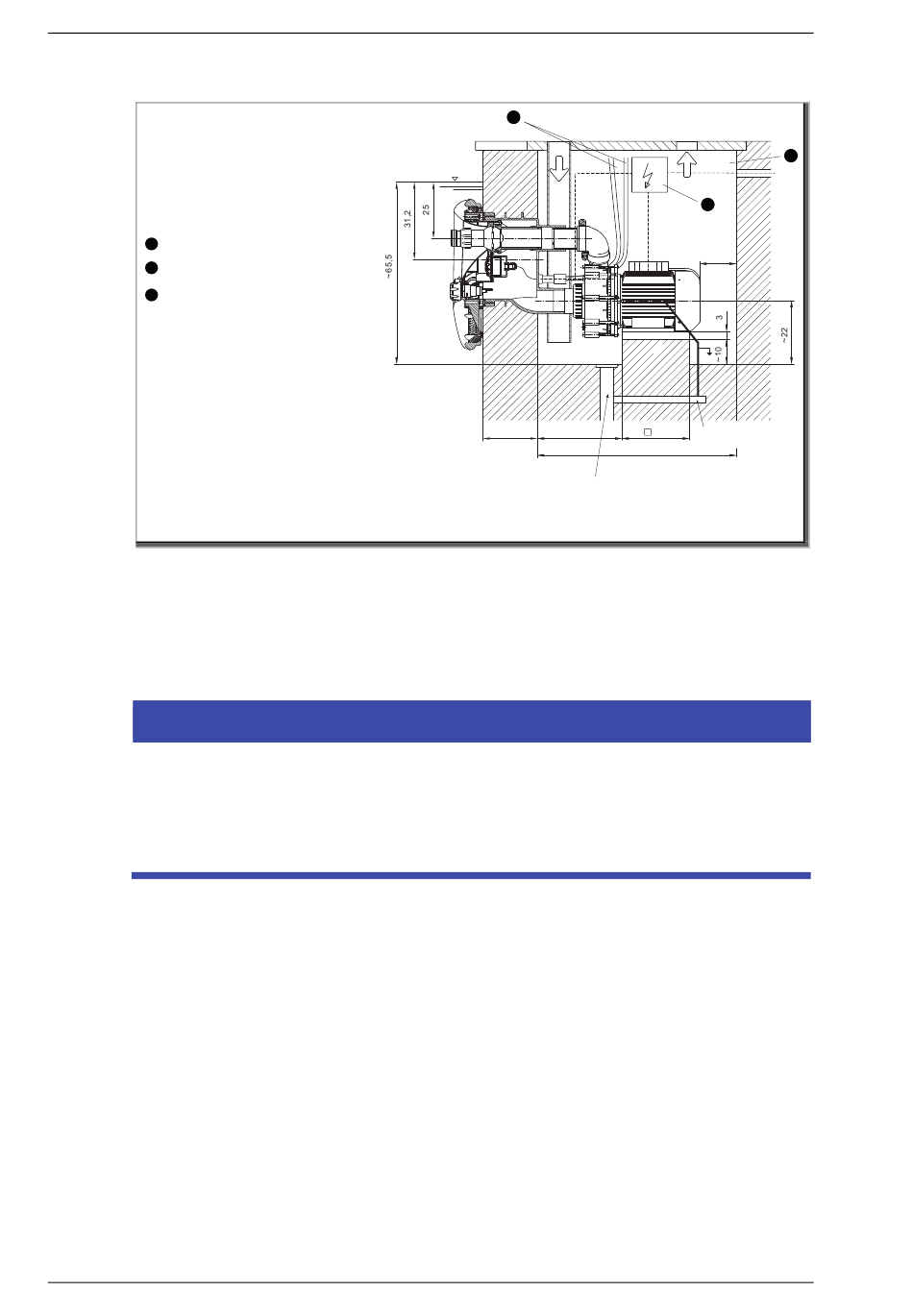

Einbaubeispiel

1 Schachtbreite min. 70 cm
Schaltanlage in trockenem Raum
2
über dem Wasserspiegel montieren
Schlauch für Luftregulierung und Pneumatiktaster
3
über den Wasserspiegel führen und befestigen
Be- und Entlüftung zur Vermeidung von
a
Kondenswasser
Pumpe auf einem Sockel oder ähnlicher
b b
Unterlage montieren
Abb. 22
5.3.2 Pumpe aufstellen und an die Rohrleitung anschließen
1. Pumpe horizontal auf einer schwingungsabsorbierenden
Unterlage befestigen.
HINWEIS
Beschädigung der Pumpe durch unzulässige mechanische
Spannungen!
Rohrleitung unmittelbar vor der Pumpe abstützen und

spannungsfrei anschließen.
2. Rohrleitungen spannungsfrei gemäß VDMA-Einheitsblatt
24277 anschließen. Gegebenenfalls Kompensatoren
verwenden.
3. Sicherstellen, dass eventuelle Leckagen keine Folgeschäden
verursachen können. Gegebenenfalls entsprechende
Auffangvorrichtungen einbauen.
4. Bodenablauf muss vorhanden sein
 Größe des Bodenablaufs nach folgenden Kriterien
bemessen:
– Größe des Schwimmbeckens
– Umwälzvolumenstrom
