Beschreibung

3 Beschreibung
3.1

Komponenten

(1)

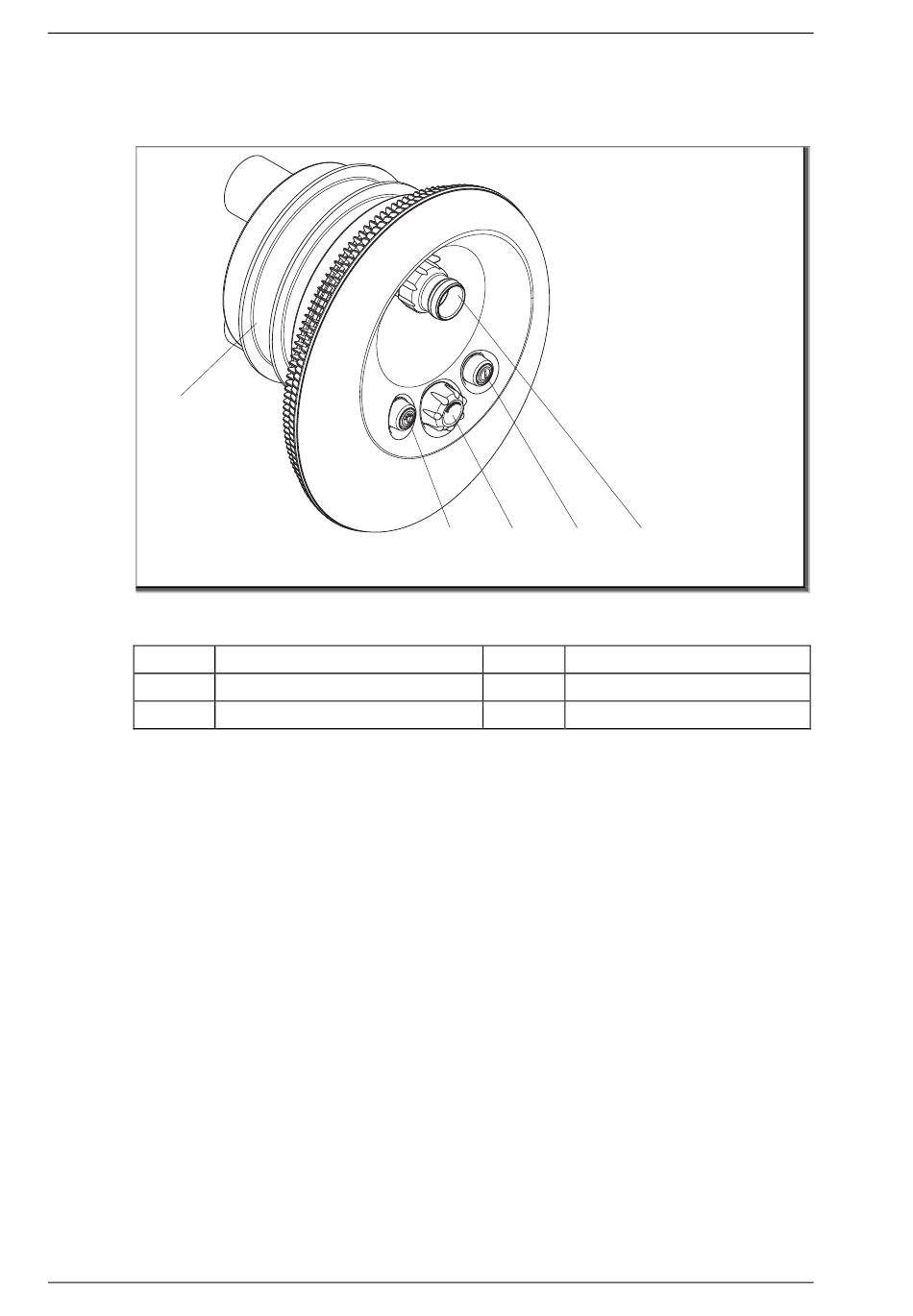

Abb. 1
(1) Einbaugehäuse
(38/1) Pneumatiktaster Pumpe (38/2) Pneumatiktaster Licht
(54/1) Düse
3.2

Funktion

Die Pumpe ist über die Saug- und Druckleitung mit dem
Kunststoff-Einbaugehäuse (1) verbunden. Mit dem
Pneumatiktaster (38/1) wird die Pumpe EIN/AUS geschaltet. Über
den umlaufenden Ringkanal im Gehäuse wird das Badewasser
mit geringer Strömung von der Jet-Pumpe angesaugt und mit
hohem Druck über die Düse (54/1) in das Becken
zurückbefördert. Über die regulierbare Düse (54/1) kann der
Förderstrom und damit die Wirkung der Gegenstromanlage
eingestellt werden. Mit der Luftregulierung (21/1) kann dem
Düsenstrom variabel Luft beigemischt werden. Als
Effektbeleuchtung ist die Anlage mit einer integrierten LED-
Unterwasserbeleuchtung ausgerüstet, die mit dem
Pneumatiktaster (38/2) EIN/AUS geschaltet werden kann.
16 DE
(38/2) (21/1) (38/1)
(21/1) Luftregulierung
(54/1)
