MODOS DE FUNCIONAMIENTO

Sistema V2Plus con 1 acceso (1 columna).
Equipos con 1 placa de acceso y hasta 2 repetidores en cascada donde se desea incrementar la distancia
con el repetidor en 200 m. más (ver ejemplo A y C) o incrementar hasta 32 monitores/teléfonos en una
distancia máx. de 150 m. entre el repetidor y el último monitor/teléfono y entre monitores/teléfonos de las
distintas viviendas conectados al repetidor (ver ejemplo B, C y D). Importante: lea las notas a pie de página.

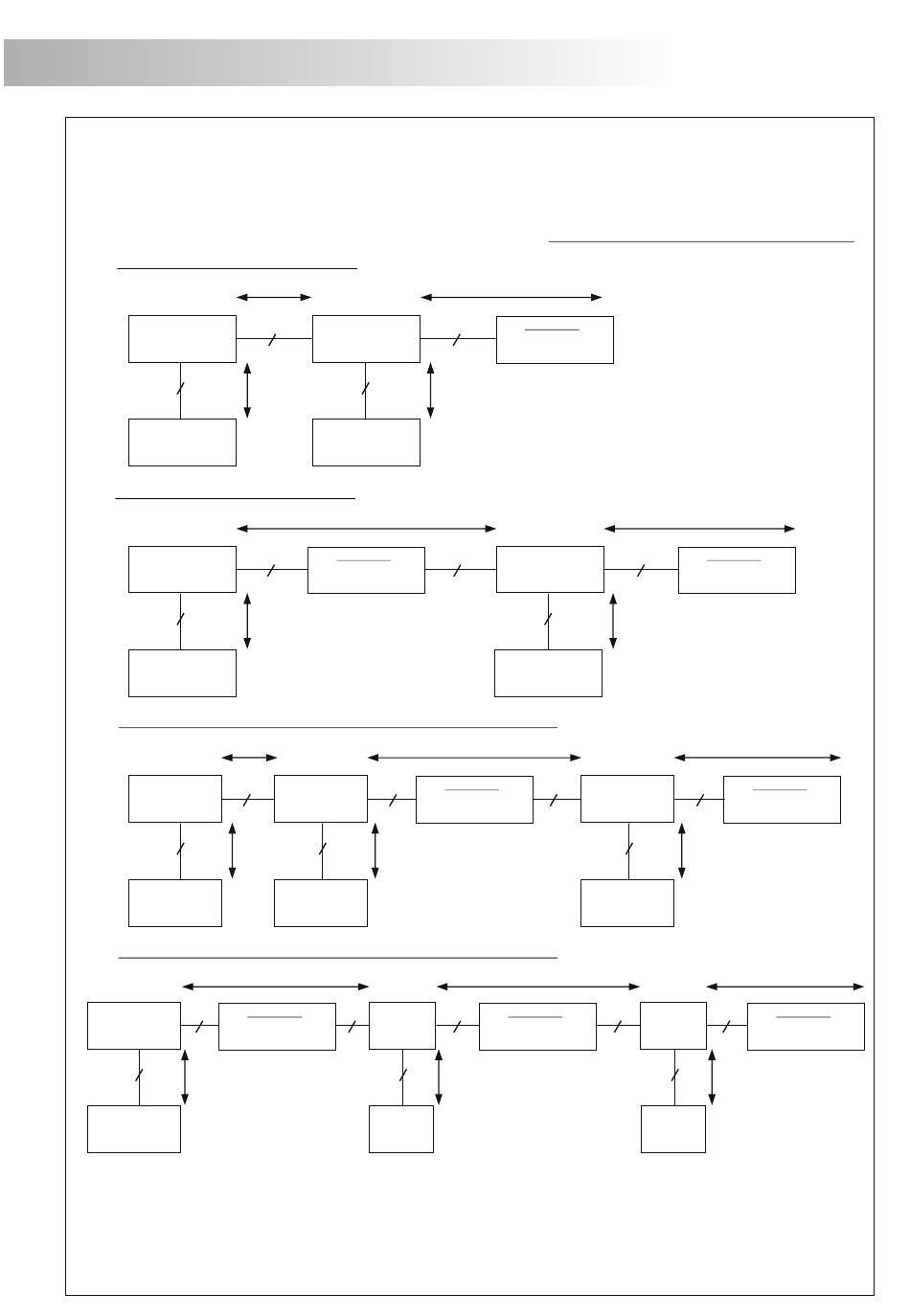

A: 32 elementos (350 metros):
EL500/V2Plus
2
FA-V2Plus
B: 64 elementos (300 metros):
EL500/V2Plus
2
FA-V2Plus
C: Repetidor en cascada (64 elementos / 500 metros):
200m
EL500/V2Plus
2
FA-V2Plus
D: Repetidor en cascada (96 elementos / 450 metros):
( ) 1
BUS
EL500/V2Plus
D1L ó D4L-V2Plus
Hasta 32 monitores
25m.
2
0,75 mm
FA-V2Plus
( ) 1 Importante: No superar el nº máx. de monitores/teléfonos conectados a una placa/multiplexor/repetidor, ni las distancias
indicadas para placa/multiplexor/repetidor y último monitor y entre monitores de las distintas viviendas conectadas a la
placa/multiplexor/repetidor. Ver características, secciones y distancias en el manual del producto correspondiente.
