golmar RD-V2PLUS Manuel D'installation page 33

32

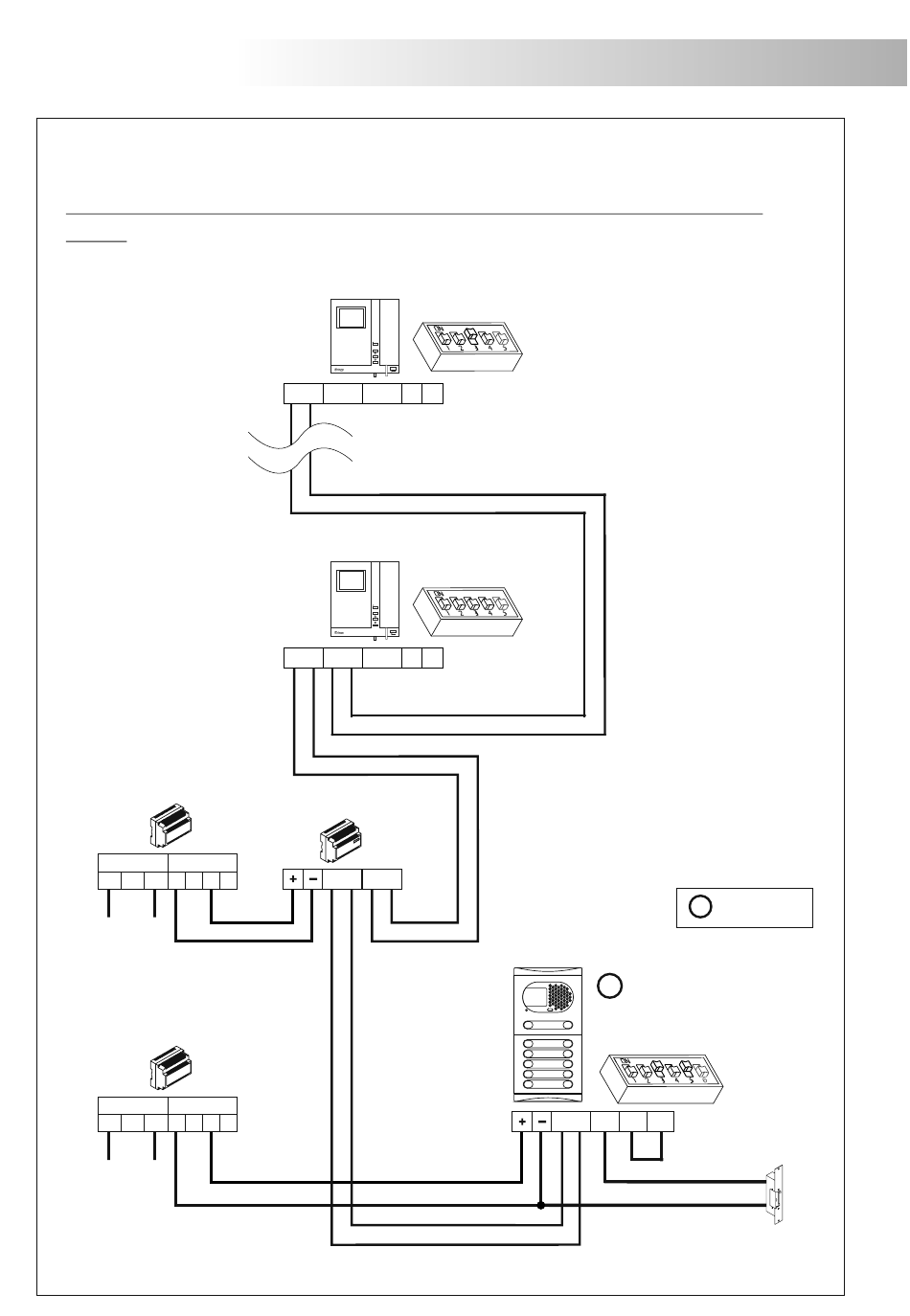

P
ortier vidéo sans distributeur, installation en cascade avec 1 répéteur et gâche électrique en
courant continu.
Voir l'exemple 'A' et notes importantes dans des 'modes de fonctionnement' (page 23).
RAPPEL : Sur des montages en cascade, le nombre total d'éléments par répéteur (moniteurs/postes
d'appel) ne doit jamais dépasser 16 unités.
FA-V2PLUS
PRI SEC
- - +
230 110 0
Réseau
FA-V2PLUS
PRI SEC
230 110 0 - - +
Réseau
(1)
IMPORTANT: Pour la configuration et programmation de chaque équipe voir le manuel de produit correspondant.
Tekna V2Plus
*
HZ
BUS IN BUS OUT
Tekna V2Plus
HZ
BUS IN BUS OUT
RD-V2Plus
+
BUS IN BUS OUT
+
SCHÉMAS D'INSTALLATION
Sw2
(1)
PA PB
Sw2
(1)
PA PB
Plaque V2Plus
BUS
Configurer fin de ligne sur
*
le dernier moniteur.
P =Principale.
P
SW1
(1)
CV2 CV1 +12
