8.1 Principe de fonctionnement
Le débitmètre à effet Vortex permet de mesurer le débit volume de gaz,
de vapeurs et de liquides dans des conduites pleines.
Le principe de mesure repose sur la formation de tourbillons alternés (effet Karman). Le tube de
mesure comporte un générateur de tourbillons. La fréquence de détachement des tourbillons f f f f
est proportionnelle à la vitesse d'écoulement v v v v . Le nombre caractéristique de Strouhal S S S S
(constante du capteur de mesure) décrit le rapport entre la fréquence f f f f , la largeur b b b b du
générateur de tourbillons et la vitesse moyenne d'écoulement v v v v :
S . v
f
=
b
La fréquence Vortex est détectée dans le capteur de mesure et traitée au niveau du
convertisseur de mesure.

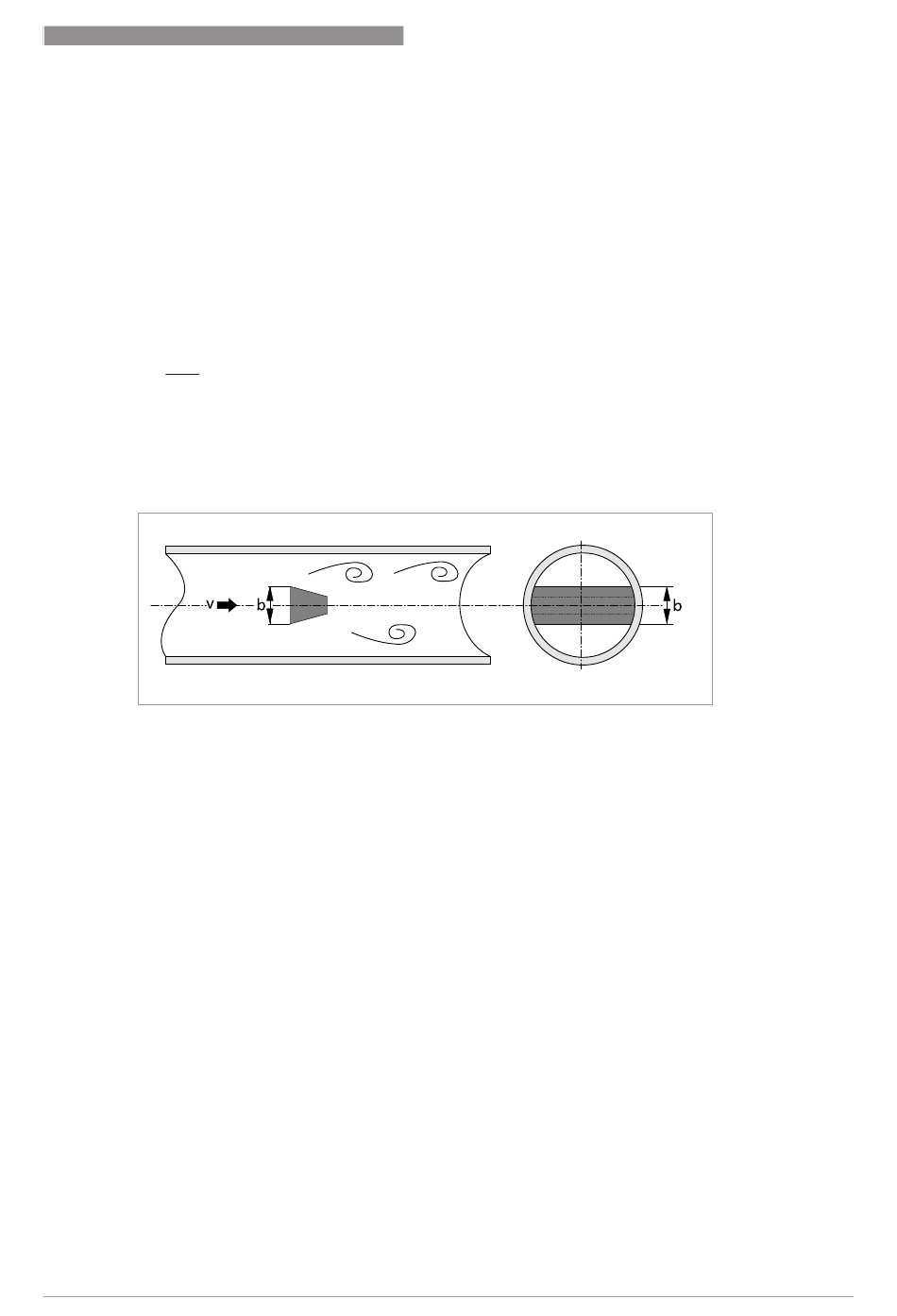

Figure 8-1: Principe de fonctionnement
