MONTAGE
3

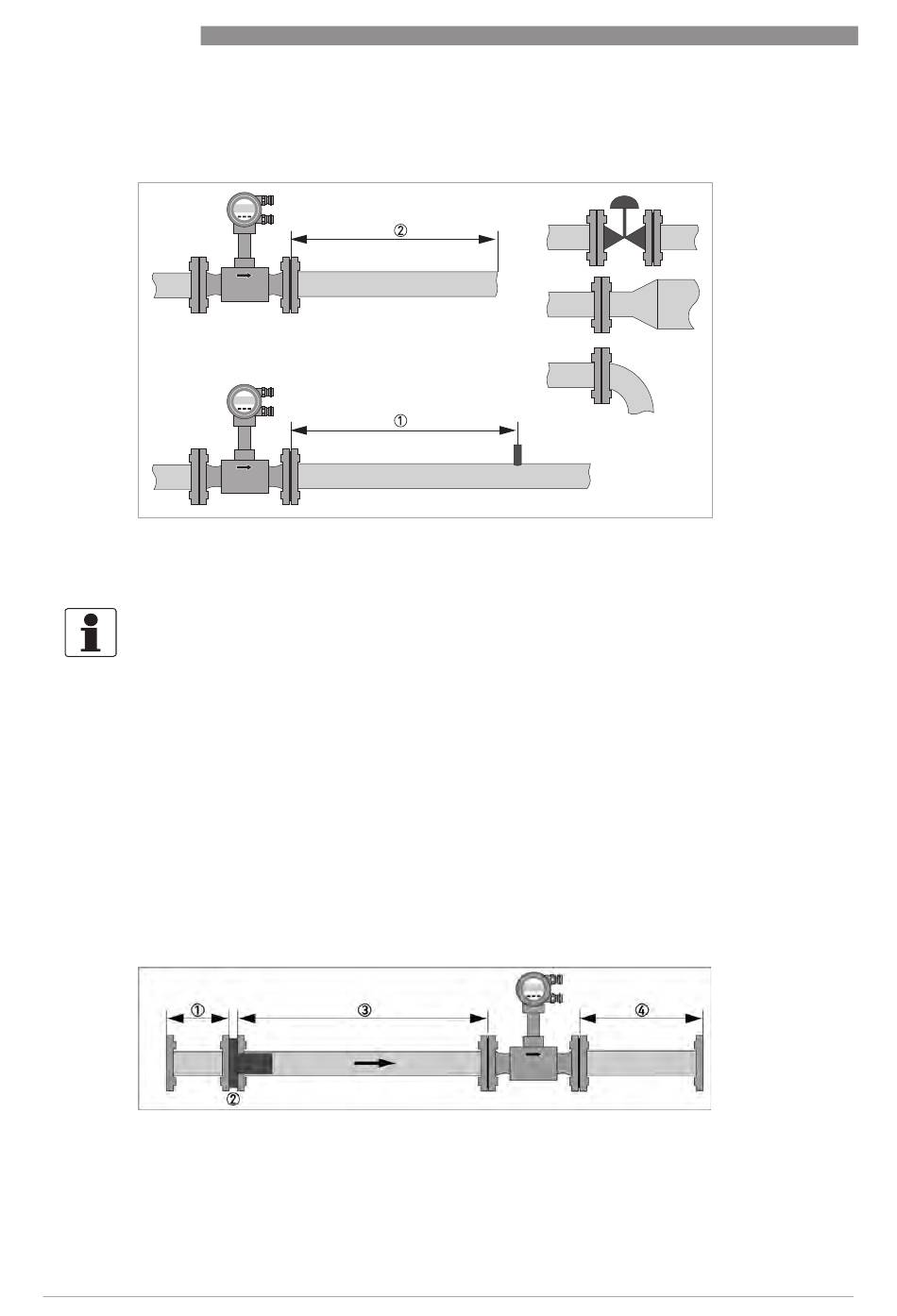

3.5.2 Longueurs en aval minimales
Figure 3-8: Longueurs en aval minimales
1 En amont d'extensions de conduite, de raccords coudés, de vannes de régulation etc. ≥ 5 DN
2 En amont de points de mesure ≥ 5 ... 6 DN
INFORMATION !
L'intérieur de la conduite doit être exempt de de bavures et d
mesure. L'appareil de mesure est doté d'une sonde de température interne. La distance
minimale jusqu'à des points de mesure de température externes doit être ≥ 5 DN. Utiliser de
préférence des capteurs de mesure courts pour éviter toute perturbation du profil
d'écoulement.
3.5.3 Tranquilliseur d'écoulement
Le fabricant recommande l'utilisation d'un tranquilliseur d'écoulement si l'installation ne
permet pas d'intégrer les sections droites prescrites en amont de l'appareil. Les tranquilliseurs
d'écoulement s'installent entre deux brides en amont de l'appareil de mesure et permettent de
raccourcir la section droite en amont.
Figure 3-9: Tranquilliseur d'écoulement
1 Longueur droite en amont, avant le tranquilliseur d'écoulement ≥ 2 DN
2 Tranquilliseur d'écoulement
3 Section de conduite droite entre le tranquilliseur d'écoulement et l'appareil de mesure ≥ 8 DN
4 Longueur droite mininale en aval 5 x DN
32
www.honeywell.com/ps
VERSAFLOW VORTEX
obstacles au niveau des points de
'
34-VF-25-06-FR iss.2 GLO Sep 09 US
