RACCORDEMENT ÉLECTRIQUE
4

4.2 Raccordement du convertisseur de mesure

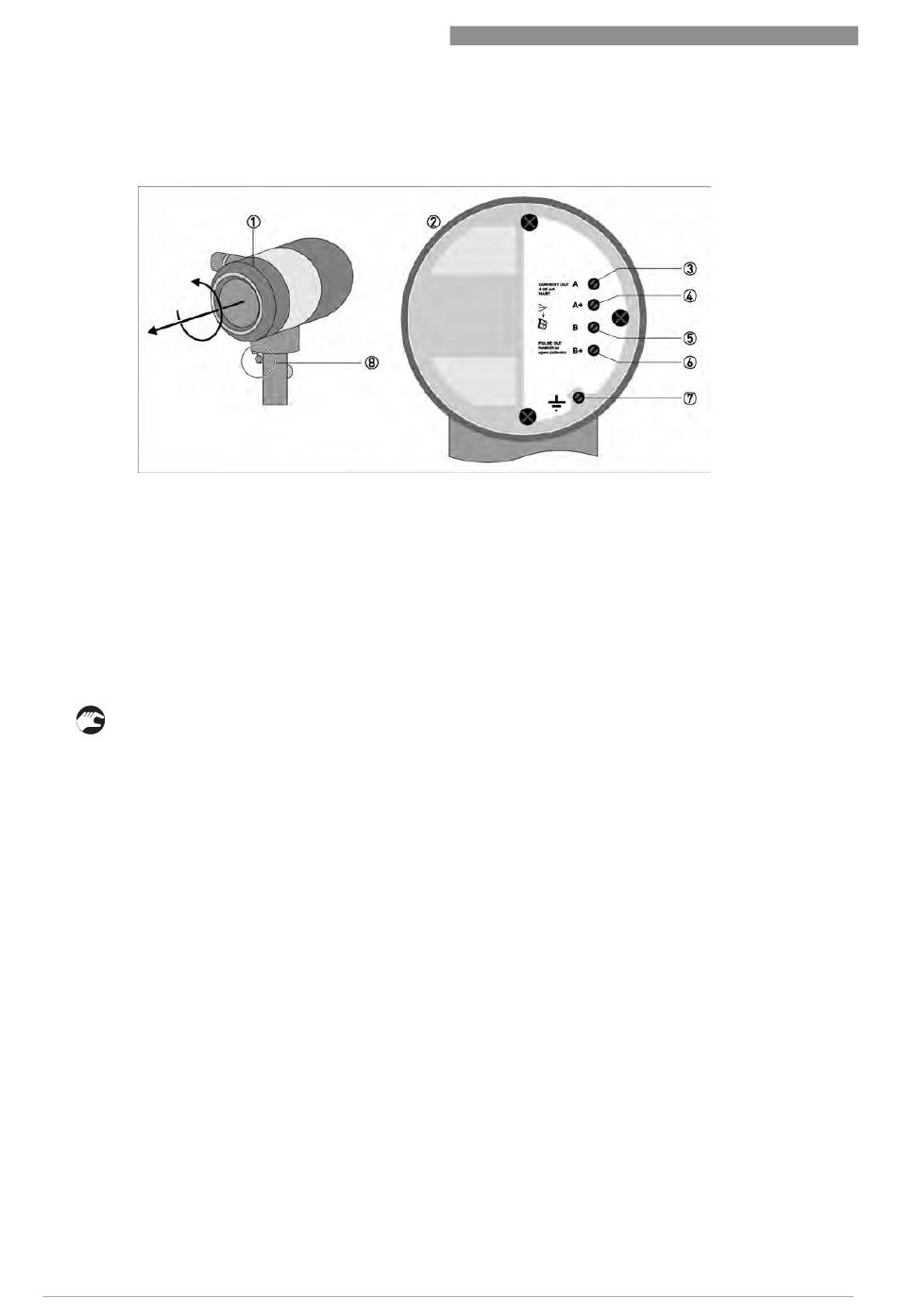

Figure 4-1: Boîtier du convertisseur de mesure avec couvercle
1 Couvercle de boîtier du compartiment de raccordement électrique
2 Bornes de raccordement électrique avec couvercle de boîtier ouvert
3 Borne A sortie courant -
4 Borne A+ sortie courant +
5 Borne B sortie impulsions -
6 Borne B+ sortie impulsions +
7 Borne de mise à la terre dans le boîtier
8 Borne de mise à la terre de la pièce de raccordement entre le capteur de mesure et le convertisseur de mesure.
Les deux bornes de mise à la terre 7 et 8 sont techniquement équivalentes.
Les opérations suivantes sont nécessaires:
• Dévissez le couvercle de boîtier 1 du compartiment de raccordement électrique.
• Faites passer le câble de raccordement par le presse-étoupe du boîtier.
• Raccordez le câble pour la sortie courant et le câble en option pour la sortie impulsions
conformément au schéma de raccordement représenté ci-dessous. Pour simplifier le
montage, le connecteur peut être retiré de l'appareil. Une inversion de polarité du connecteur
n'est pas possible.
• Réalisez la mise à la terre à la borne du boîtier 7 ou, à titre alternatif, à la borne de la pièce de
raccordement entre le capteur de mesure et le convertisseur de mesure 8.
• Serrez fermement le presse-étoupe.
• Vissez à la main le couvercle de boîtier muni de joints.
