3.6 Montage
3.6.1 Instructions générales de montage
ATTENTION !
Le montage, l'assemblage, la mise en service et la maintenance ne doivent être effectués que par du
personnel formé en conséquence. Toujours respecter les directives régionales de protection de la santé et
de la sécurité de travail.
Effectuer les opérations suivantes avant de procéder au montage de l'appareil:
•
Enlevez toutes les protections pour le transport et tous les revêtements protecteurs de l'appareil.
•
Veillez à ce que le diamètre des joints soit identique à celui des conduites.
•
Notez le sens d'écoulement correct de l'appareil. Il est indiqué par une flèche sur le boîtier du capteur de
mesure.
•
Aux points de mesure soumis à des contraintes thermiques changeantes, montez les appareils de
mesure avec des vis de dilatation (DIN 2510).
•
Les vis de dilatation, boulons et écrous ne font pas partie de la livraison.
•
Veillez impérativement à une assise concentrique des brides de mesure.
•
Respectez scrupuleusement la longueur de sonde exacte de l'appareil de mesure en préparant le point
de mesure.

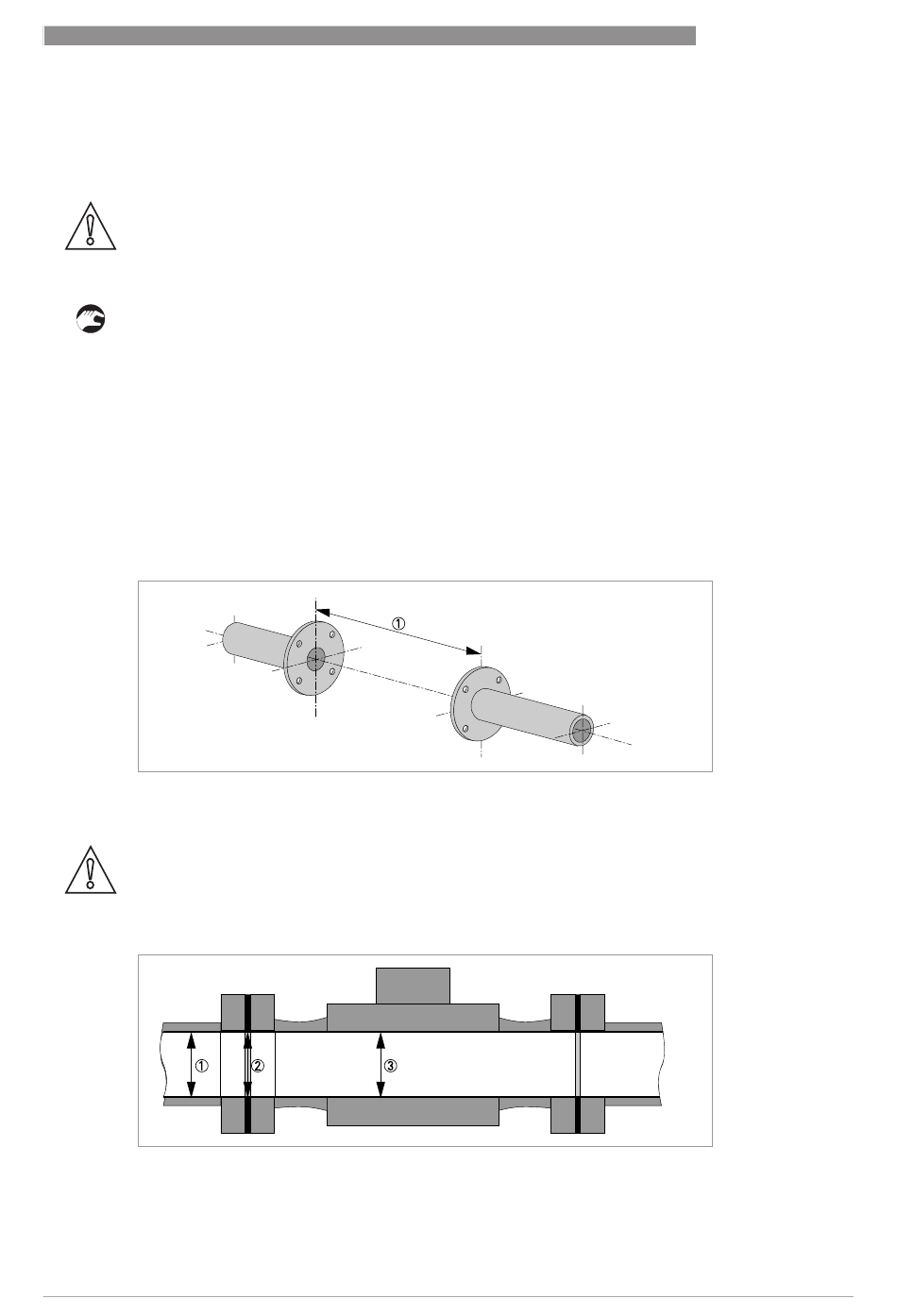

Figure 3-10: Préparation du point de mesure
1 Longueur de montage de l'appareil de mesure + épaisseur des joints.
ATTENTION !
Les diamètres intérieurs des conduites, du capteur de mesure et des joints doivent
correspondre. Les joints ne doivent pas dépasser dans la section d'écoulement.
Figure 3-11: Diamètre intérieur
1 Diamètre intérieur du tube de raccordement
2 Diamètre intérieur de la bride et du joint
3 Diamètre intérieur du capteur de mesure
