Recommandations de montage pour la mesure de liquides
Recommandations de montage pour la mesure de liquides
Recommandations de montage pour la mesure de liquides
Recommandations de montage pour la mesure de liquides
ATTENTION !
Respecter impérativement les longueurs prescrites pour les sections droites en amont et en
aval.

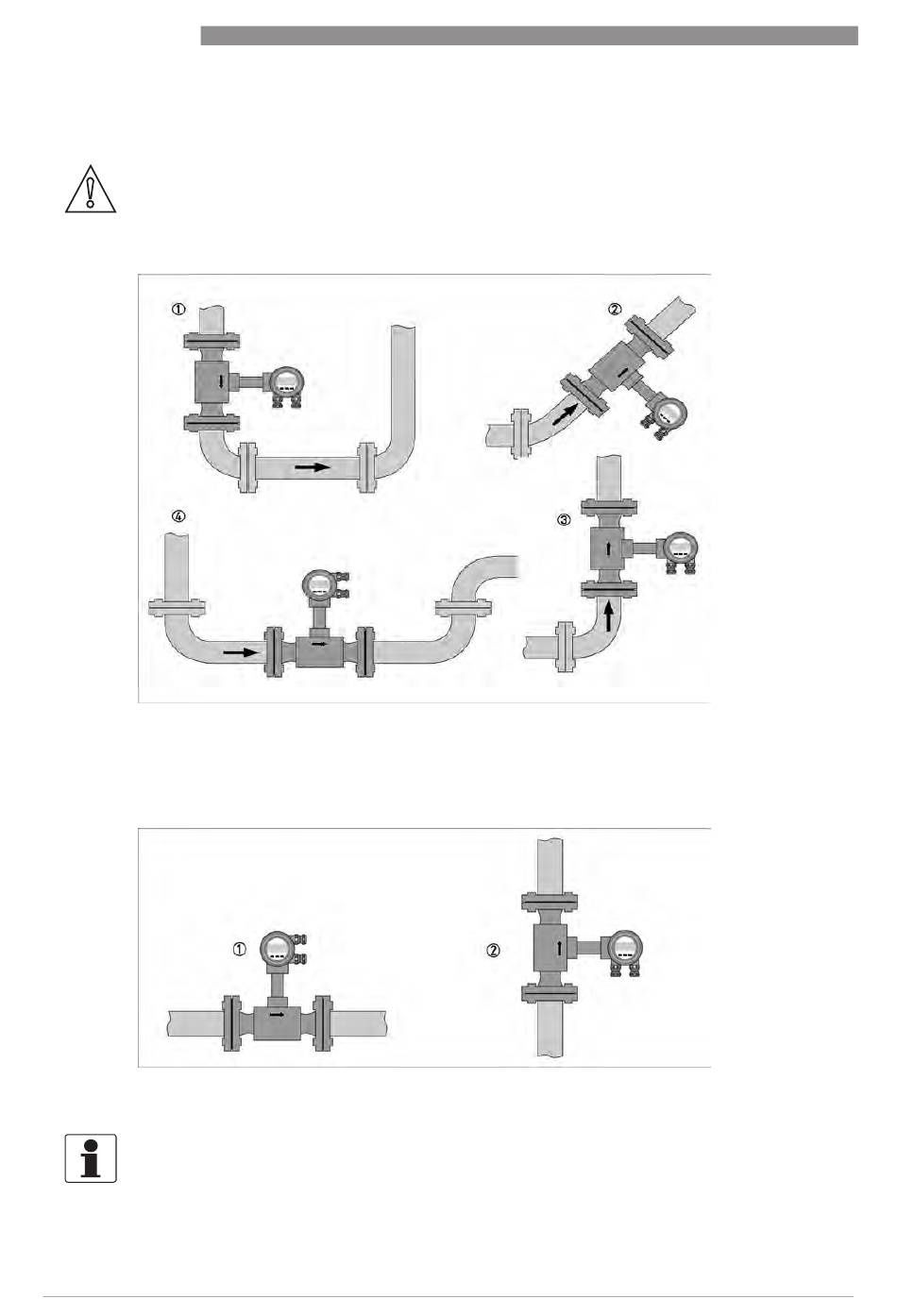

1 En cas de montage de l'appareil dans une conduite descendante, il faut monter ensuite une conduite ascendante.
2 Monter l'appareil dans une conduite ascendante en diagonale.
3 Monter l'appareil dans une conduite ascendante verticale.
4 Monter l'appareil dans un raccord coudé inférieur.
1 en haut sur une conduite horizontale
2 sur une conduite verticale
INFORMATION !
Selon la position de montage, il est nécessaire de tourner l'afficheur ou le boîtier de
raccordement.
