RACCORDEMENT ÉLECTRIQUE
4
4.4 Raccordements de mise à la terre
La mise à la terre s'effectue au choix par raccordement à la borne de mise à la terre dans le
boîtier ou à celle de la pièce de raccordement entre le capteur de mesure et le convertisseur de
mesure. Les deux bornes de terre sont techniquement équivalentes.

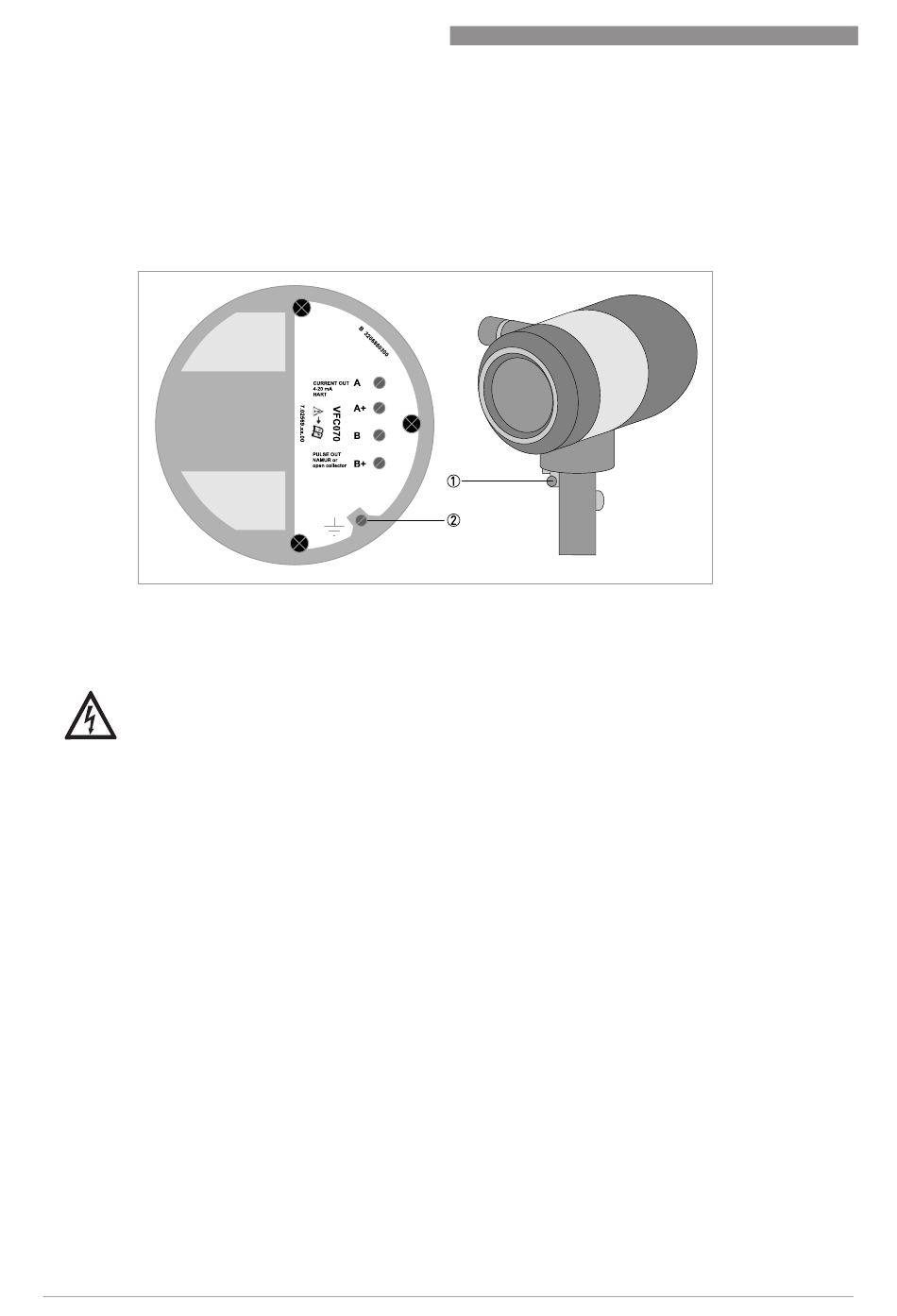

Figure 4-5: Raccord de mise à la terre
1 Racccordement de mise à la terre de la pièce de raccordement entre le capteur de mesure et le convertisseur de me-
sure
2 Raccordement de mise à la terre dans le boîtier
DANGER !
Pour assurer une mesure parfaite, l'appareil de mesure doit être mis à la terre correctement. La
ligne de terre ne doit pas transmettre de tension perturbatrice.
Ne pas mettre à la terre d
42
autres appareils électriques sur la même conduite de mise à la terre.
'
www.honeywell.com/ps
VERSAFLOW VORTEX
34-VF-25-06-FR iss.2 GLO Sep 09 US
