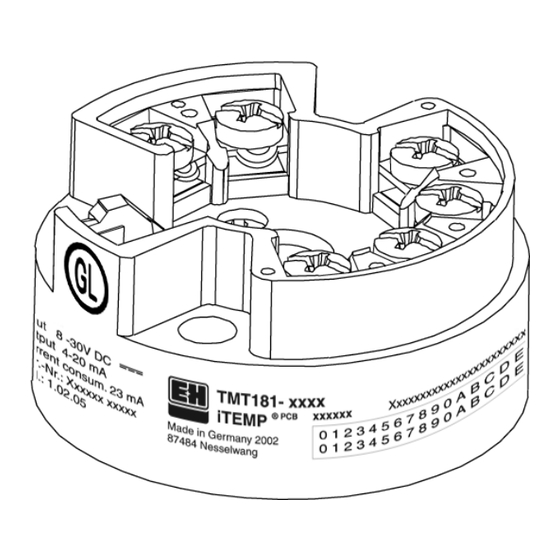

Endress+Hauser iTEMP PCP TMT181 Instructions
Endress+Hauser iTEMP PCP TMT181 Instructions

Endress+Hauser iTEMP PCP TMT181 Instructions

Publicité

Liens rapides

Compact Instructions
®
iTEMP
PCP TMT181
KA141R/09/a3/08.10
51004624
;
Temperaturkopftransmitter
<
Temperature head transmitter
=
Transmetteur de température

Publicité

loading

Sommaire des Matières pour Endress+Hauser iTEMP PCP TMT181

  • Page 1 Compact Instructions ® iTEMP PCP TMT181 Temperaturkopftransmitter < Temperature head transmitter Transmetteur de température KA141R/09/a3/08.10 51004624...
  • Page 2 TMT181 Montage Verdrahtung auf einen Blick < < Installation Wiring overview Montage Raccordement...
  • Page 3: Montage

    TMT181 Abmessungen in mm (in) Montage  Zulässige Umgebungstemperatur: < Dimensions in mm (in) -40 bis 85 °C (für Ex-Bereich siehe Ex-Zertifikate)  Einbauort: Feldgehäuse; Sensoranschlusskopf Form B nach Dimensions en mm (in) DIN 43 729  Einbaulage: keine Einschränkungen ...
  • Page 4: Compensation De Potentiel

    TMT181 Potenzialausgleich Compensation de potentiel Bei abgesetzter Installation im Feldgehäuse ist zu beachten: Schir- Dans le cas d'un montage séparé en boîtier de terrain, prière de noter : mung der Ausgangsseite (Ausgangssignal 4 bis 20 mA) und Schir- Le blindage côté sortie (signal de sortie 4… 20 mA) et le mung der Sensoranschlussseite müssen das gleiche Potential haben! blindage côté...
  • Page 5: Bedienung

    TMT181 Bedienung Erweiterte • Vergleichsstelle (intern/extern bei TC- Die Konfiguration des Kopftransmitters erfolgt mit der PC-Software Anschluss) Einstellungen ® ReadWin 2000, die als Zubehör (s. Seite 8) erhältlich ist. • Kompensation Leitungswiderstand  (0 bis 20 bei 2-Leiterschaltung   •...
  • Page 6 TMT181 < Operation Expanded • Cold junction compensation (internal/exter- ® Head transmitter set-up is done using the ReadWin 2000 PC soft- nal on TC-connection) settings ware. This is available as an accessory (see page 8).  • Compensation resistance (0 to 20 on 2-wire connection ...
  • Page 7: Configuration

    TMT181 Configuration Autres réglages • Point de référence (interne/externe La configuration du transmetteur en tête de sonde se fait à l'aide du raccordement thermocouple) ® logiciel PC ReadWin 2000, disponible comme accessoire (voir  • Compensation résistance de ligne (0 à 20 page 8).
  • Page 8 Zubehör Accessoires ®  Konfigurationskit (PC-Software ReadWin  Kit de configuration (Le logiciel de configuration PC 2000 und USB- ® Schnittstellenkabel) für den Temperaturtransmitter: ReadWin 2000 et USB câble d’interface PC) : Bestellcode: TXU10-AA Référence de commande : TXU10-AA ® ®...
