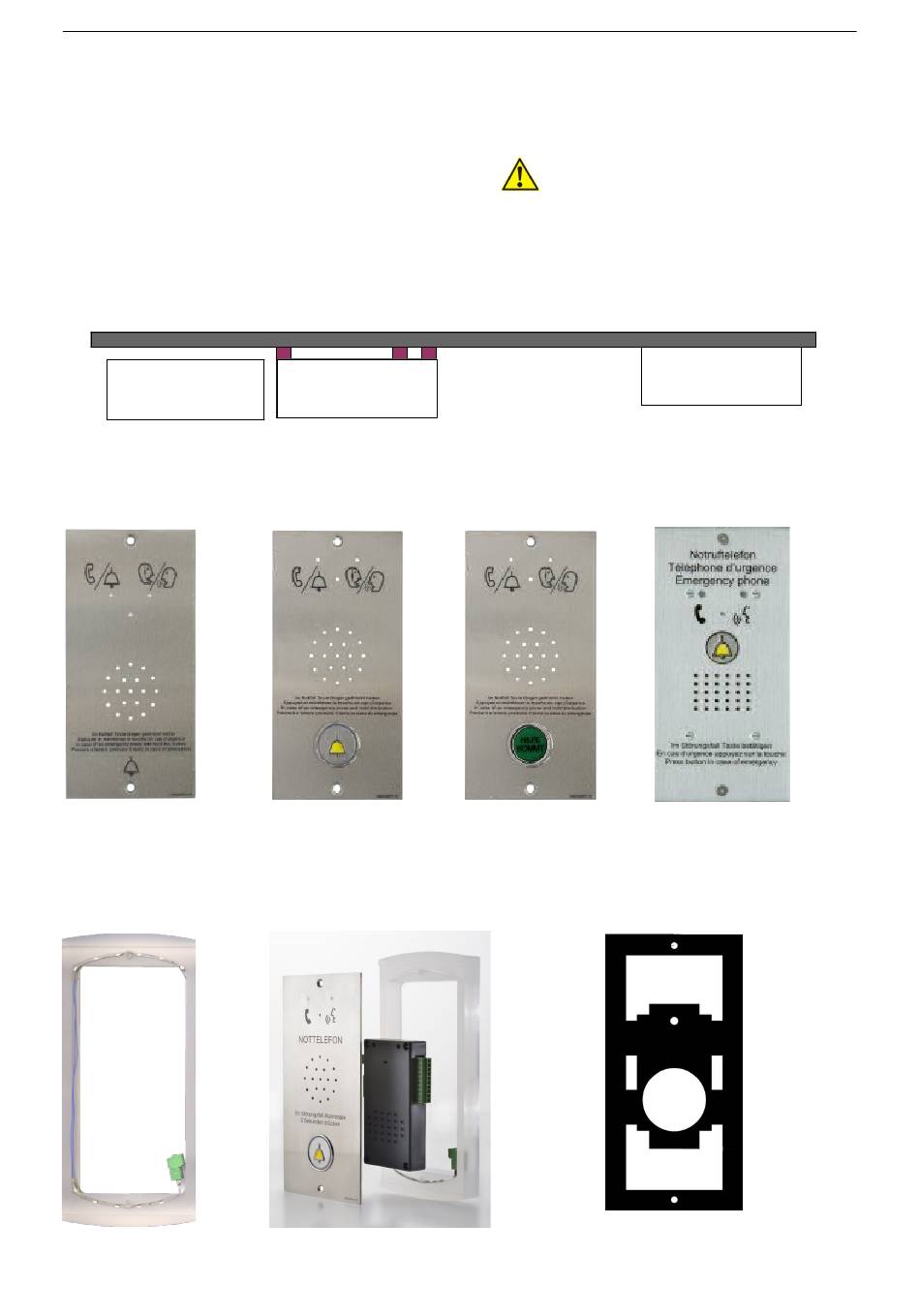

3.
MONTAGE
3.1
Montage / Gabarit de perçage pour EasyAlarm®
Gabarit de perçage 14.
Remarque:
Si l'unité EasyAlarm® est montée dans une boîte (p.ex.: EA-IP-Box 10.13.2) fermée, le microphone interne doit être
désactivé (pour éliminer la contre-réaction). Dans ce cas marquer sur l'appareil que le micro est désactivé.
3.2
Montage pour la second poste de communication
L'haut-parleur et le micro de l'unité ne doivent pas être couvert, sinon la qualité de la communication « mains libres »
est diminuée (Volume réduit/commutation perturbée) 8.3.
Faites attention que le trou dans la plaque frontale corresponde bien avec l'ouverture du microphone.
Le poste doit être monté directement derrière la plaque frontale. Isolez le haut-parleur du microphone avec de la
mousse ou un caoutchouc s'il n'est pas possible de le faire coller avec la face avant.
Ne pas monter un film de protection entre le panneau et le poste (même pas pour l'option étanches:-WG)
Poste de
communication
3.2.1
Solution rénovation pour ascenseurs existants
3.2.1.1
Plaque frontale (montage apparent et saillant, INOX ou PC=polycarbonate)
EA-TAB ( sans bouton d'urg.) EA-TAB-NT
en utilisant le bouton existante bouton RT-42/Type IX inclus afficheur RA-42 inclus
Art. No: 100.0220 Inox 2mm
Art. No: 100.0210 PC 3mm
100 x 200 mm
3.2.1.2
Cadre transparent pour montage apparent de la plaque
Convient pour les plaques 100.0220 a 100.0223. Dans le cadre il y a des ouvertures pour des lumières de secours à LED
p.ex. Art. No: 100.0870 ou 100.0873 10.10
Art. No: 100.0231
100 x 220 x 23 mm
deux vis de fixation incl.
Poste de
Poste de
communication
communication
Art. No: 100.0221 Inox 2mm Art. No: 100.0222 Inox 2mm
Art. No: 100.0211 PC 3mm
100 x 200 mm
Plaque frontale
mousse ou aligné
EA-TAB-HK("Aide arrive")
Art. No: 100.0212 PC 3mm
100 x 200 mm
Art. No: 100.0232 Joint
100 x 200 mm (Mousse de 1.5mm)
pour plaques 100.0220 -100.0223
Poste de
communication
EA-TABPC-NTI (unité de.
comm avec bouton intégré)
Art. No: 100.0216 PC 3mm
100 x 200 mm
5
