6.11

Solution pompiers selon EN81-72

Extension de l'interphone local technique EA-8-DPXM  6.10. A la place d'un téléphone sont connecté 118.0202E à l'arrêt
pompiers et 118.0204E au local technique. Présentation des composants  10.12.

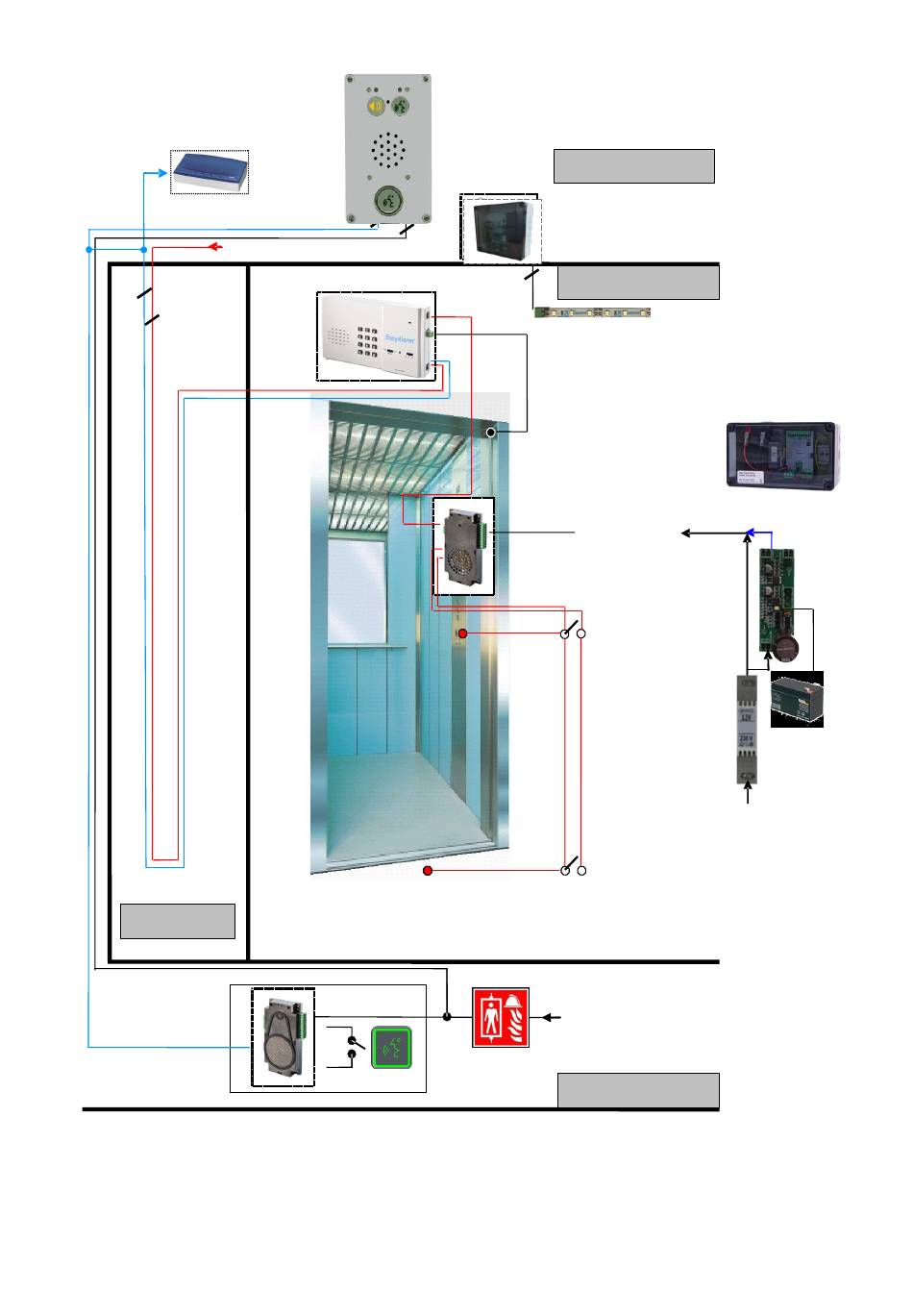

6.11.1 Câblage
Modem
2
2
Puits
6.11.2 Fonctionnement
Le mode de pompiers est activé à l'aide d'un interrupteur à clé à l'arrêt pompiers.

 Mode mains libres depuis l'arrêt pompiers 118.0202E et la cabine (EasyAlarm à partir de la V52)  Voyant jaune / vert
Mode talkie-walkie dans la salle des machines avec 118.0204E :

o Bouton parler actif: microphone actif  Voyant vert.
o Bouton parler inactif: microphone désactivé  Voyant jaune.
6.11.3 Interphone multi étages
Présentation des composants  10.12.
2
2
Gateway
Ligne PTT ou interface GSM
Local technique
2
Cabine
Lumière de secours : Chaine de
LEDs au toit ou dans le cadre laque
frontale
Protection anti-abus
Alimentation
8 - 35 V DC
EA-NSG
Bouton d'urgence
Adaptateur DIN
EA-ACDC-USV
Bouton d'urgence
Bouton d'urgence
Mode Pompiers:
Alimentation: 8 - 35 V DC
Pompiers
UPS
Pile 12V
230VAC
