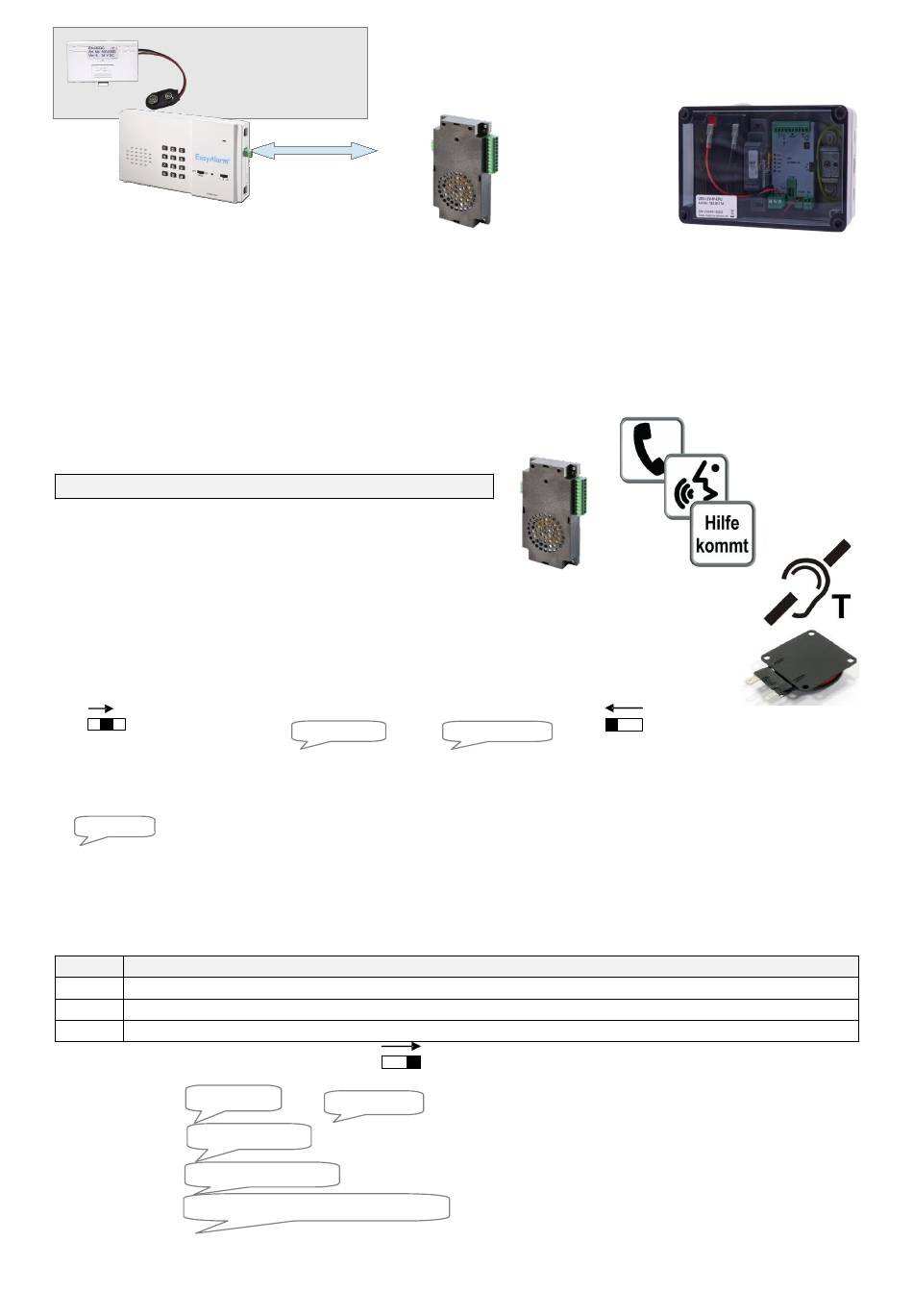

Alimentation; Sorties; Lmk70T-Amplificateur (Boucle Auditive / Excitateur ); Vérifier Le Câblage (Test Opérationnel) - Leitronic AG EasyAlarm ELEVATOR Mise En Service

4.3

Alimentation

Opération SANS
poste de communication
avec EA-DCDC  10.4.1
Connecter l'alimentation (8..35 V CC) à X7: VIN(+) et VIN(-) du second poste de communication ou au convertisseur EA-
DCDC  10.4.1 (respecter la polarité).
Remarques:
Ces Sorties nécessitent une alimentation VIN: Lamp1, Lamp2, LMK-OUT, EC-TEST, Loop

 Le deux entrées VIN(+) du poste des communication sont découplées via des diodes
p.ex. pour tension d'alimentation 24 V (standard) et 12 V alimentation de secours (ASI)
Si seulement 230 V CA sont à disposition on peut utiliser ASI USV-12V-IP-CPU  10.4.5:

4.4

Sorties

Connecter voyant « téléphone » à X7: Lamp(+) et Lamp1(-)
Connecter voyant « parler » à X7: Lamp(+) et Lamp2(-)
 EA-LMK70C/T: Relais/voyant à X7: Lamp(+) et LMK-OUT(-)
Remarques:
Tension de sortie=VIN.

 Courant: max. 300 mA/collecteur ouvert.
Adapter les sorties à vos besoins  9.14.

4.5

LMK70T-amplificateur (Boucle auditive / Excitateur )

Connectez soit la boucle auditive ou l'excitateur à la sortie LOOP (borne X2) et ajuster l'amplificateur à
l'aide du potentiomètre VOLUME. Cette sortie fonctionne seulement avec une alimentation VIN
4.6 Vérifier le câblage (Test opérationnel)
OFF ON
****
PROG
<n> = 1, 2 ou 3
2 activé
Si est annoncé quand le contact est au repos, modifier le type du contact  9.12.
4.7

Programmation

Programmer les numéros d'appel, l'identification et les paramètres de fonctionnement  5 et 9.
4.8 Opération
Choisir la position du commutateur de sélection
Position Commentaires
I Appel d'urgence sans protection d'abus / Capteur-1 inactive
II Appel d'urgence sans protection d'abus / Capteur-1 sert comme entrée d' alarme  9.11.1
III Appel d'urgence avec protection d'abus / Capteur-1 sert a filtrer les appels abusifs.
Positionner le commutateur de fonction:
Pile erreur
en cas d'annonce
Défaut de ligne
en cas d'annonce
en cas d'annonce
Coupure de courant
après l'annonce
(Opération-) surveillance I/II/III activée
1
En appuyant la touche
Informez l'appelé comment utiliser EasyAlarm® à distance (Mode d'emploi abrégé disponible).
<n> activé
ou
1: Capteur-1 = Anti-abus ou entrée S1
2: Capteur-2 = Bouton d'urgence
3: Capteur-3 = entrée S3
OFF
PROG
Bip, bip, bip
ou
9
- un appel au numéro correspondant est lancé.
Opération avec
poste de
communication
X2 X7
X2
OFF
<n> désactivé
ON
 7.4.
 8.2.
 4.3.
EasyAlarm® est opérationnel  6.
Alimentation 230 V CA
USV-12V-IP-CPU  10.4.5
X7
ON
PROG
9
