13. RACCORDS PNEUMATIQUES

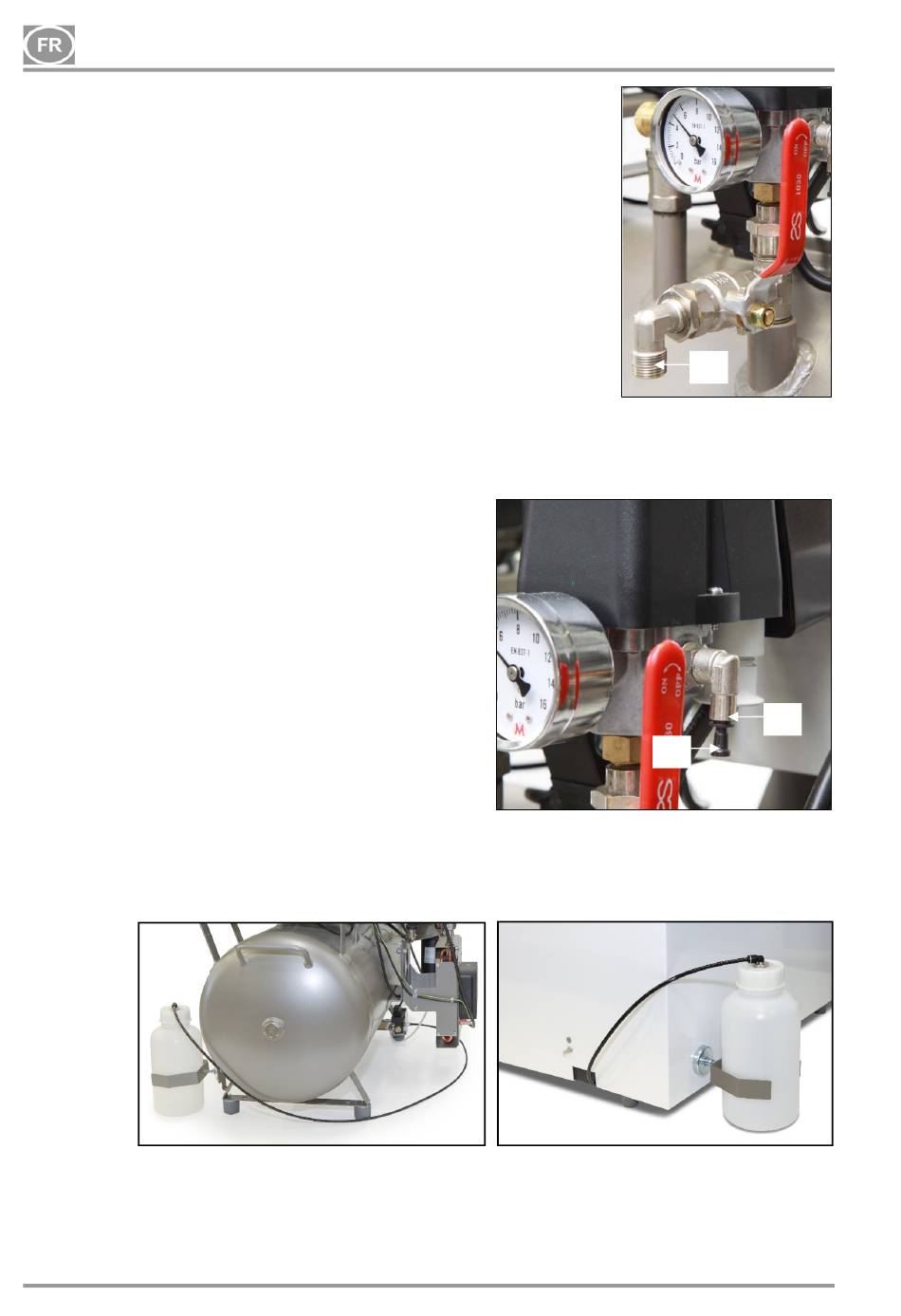

13.1. Sortie d'air comprimé (Fig. 8)
Faites passer le tuyau de pression, de la sortie d'air
comprimé (1) située sur le compresseur, à l'appareil.
Pour les compresseurs montés en armoire, faites passer le
tuyau de pression à travers l'ouverture de la paroi arrière
de l'armoire.
13.2. Raccordement du tuyau du manomètre de l'armoire au compresseur (Fig. 9)
Retirez le bouchon fileté du bloc pneumatique du
compresseur. Raccordez le tuyau du manomètre de
l'armoire au raccord fileté.
13.3. Sortie de condensat (Fig. 10)

Raccordez le tuyau d'évacuation de condensat au collecteur de condensat sur les
compresseurs avec sécheurs.
Fig. 10

Pour les modèles de compresseurs avec sécheur, faites passer le tuyau à travers
l'ouverture de la paroi arrière de l'armoire.
NP-DK50 2x2V 110-2_10-2018-MD A
Fig. 8
Fig. 9
- 90 -
