ITALIANO

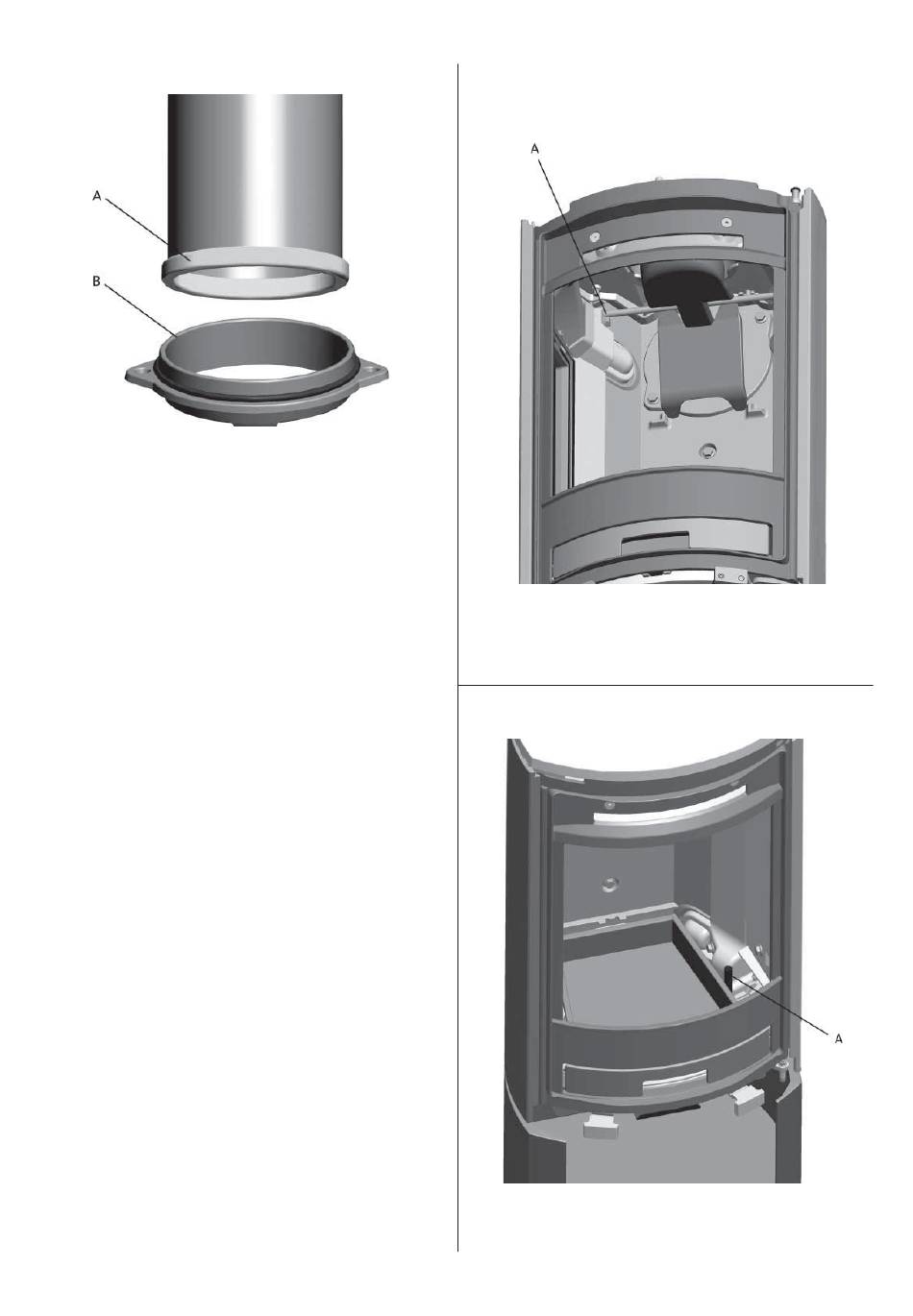

Fig. 25
4. Posizionare la guarnizione all'estremità del condotto del
fumo (fig. 25 A).
5. Fissare lo scarico del fumo (fig. 25 B) all'estremità del
condotto, munito di guarnizione.
6. Montare il condotto e lo scarico del fumo dall'interno della
camera di combustione e fissare lo scarico con viti M8x30 mm.
N.B.: Se il tubo fumi è pIù lungo di 350 mm deve essere incastrato
all'uscita tubo fumi dall'esterno del prodotto.
7. Fissare la copertura sull'uscita superiore con le viti di fissaggio
dello scarico fumi. (Fig. 3)
Nota importante! Un collegamento corretto ed ermetico è molto
importante per il funzionamento corretto del prodotto.
74

4.4 Montaggio del prodotto

Fig. 26
1. Posizionare il parafiamma con la barra nella scanalatura sui
sostegni (fig. 26 A).
2. Passare la piastra di base attraverso l'apertura e posizionarla
sul fondo.
Fig. 27
3. Posizionare in sede la grata perforata sulla piastra di base.
Verificare che la fessura della grata perforata sul lato destro
sia inserita nella barra di setacciatura (fig. 27 A).
