Montage

4 Montage
4. 1 Travaux préalables à effectuer par le client
Pour garantir un montage parfait, contrôler les travaux de préparation effectués par le client:
X X
à Capacité portante du mur et du plafond
à Type et stabilité de la structure de façade ou du support
à Planéité des surfaces de montage
à Comparer les dimensions indiquées et les éléments commandés aux dimensions réelles et à la situation
locale
4.2 Travaux préparatoires au montage
AVERTISSEMENT
Danger de blessure!
Bloquer l'accès au chantier aux personnes non autorisées.
X X
Pour les portes à 1 battant, toujours travailler au moins à deux.
X
X
Pour les portes à 2 battants, toujours travailler au moins à trois.
X X
Utiliser au moins deux marchepieds ou escabeaux.
X X
Le chapitre suivant décrit le montage de la poutre en porte-à-faux (type de poutre SL et EC/SL) pour la porte
Slimdrive SL NT (entraînement situé dans le bas).
4.3 Préparer la poutre en porte-à-faux
Type de poutre SL pour montage en porte-à-faux

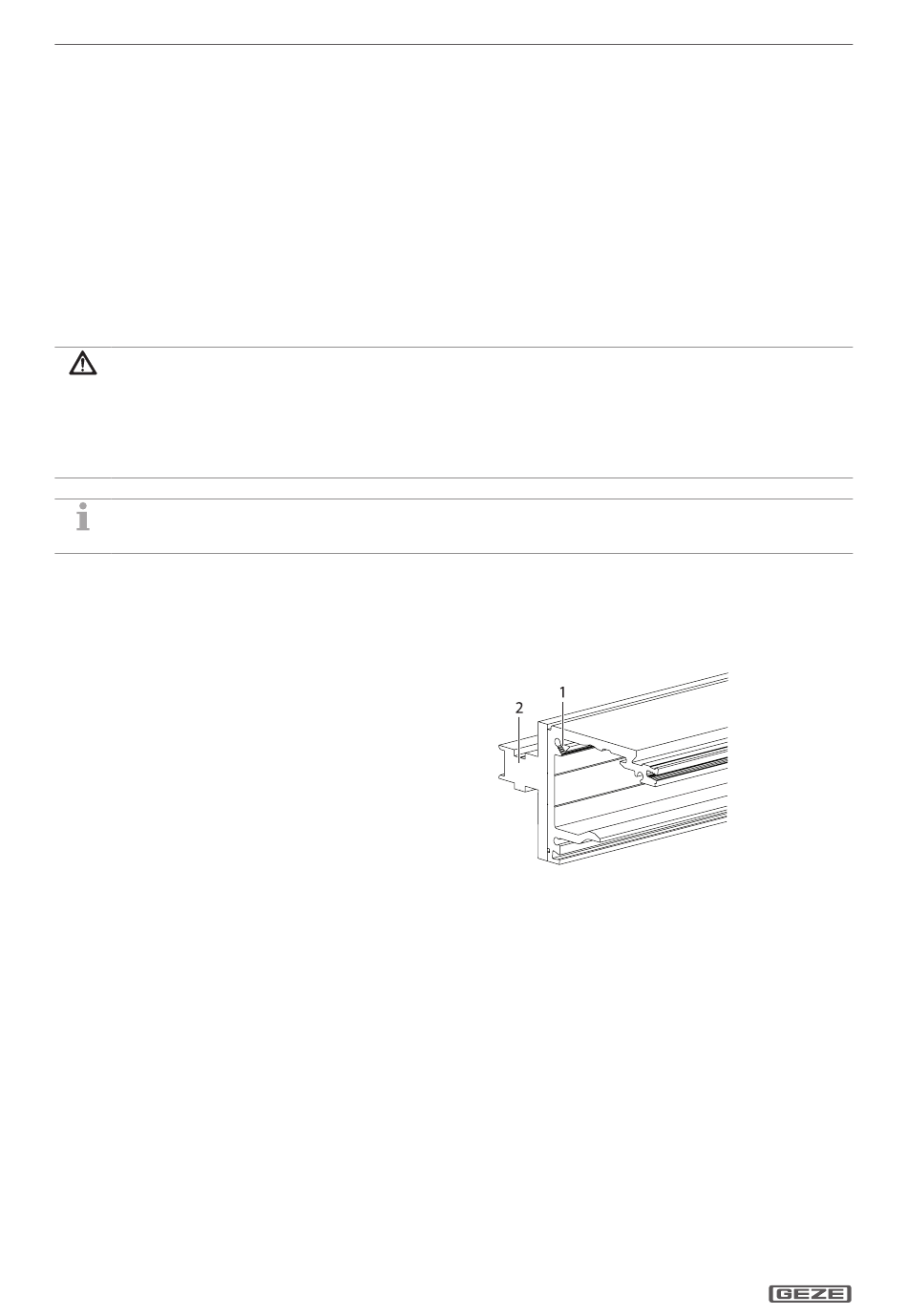

Visser le profil de rail de roulement (1) sur le
X X
type de poutre en porte-à-faux SL (2).
Poutre pour le montage au mur/au linteau
Monter le type de poutre SL au mur.
X X
Type de poutre EC/SL pour montage en porte-à-faux
Reprendre les perçages du profil de rail de roulement sur le type de poutre EC/SL et les percer. Position, dia-
X
X
mètre et profondeur selon plan 70504-9-0956.
Monter le profil de rail de roulement sur le type de poutre EC/SL selon le plan de montage EP 70511-ep02.
X X
Monter les lattes de mur et de sol
Percer 3 trous fraisés équidistants dans chaque latte murale (1).
X X
Percer 2–3 trous fraisés équidistants dans chaque latte de sol (2).
X X
Placer les éléments latéraux dans leur position ultérieure et les sécuriser contre le renversement.
X
X
Tendre un cordon pour l'alignement exact des éléments latéraux.
X
X
Dessiner la position des lattes murales et des lattes de sol sur le sol.
X X
Dessiner la zone de passage sur le sol.
X X
Déposer les éléments latéraux.
X X
