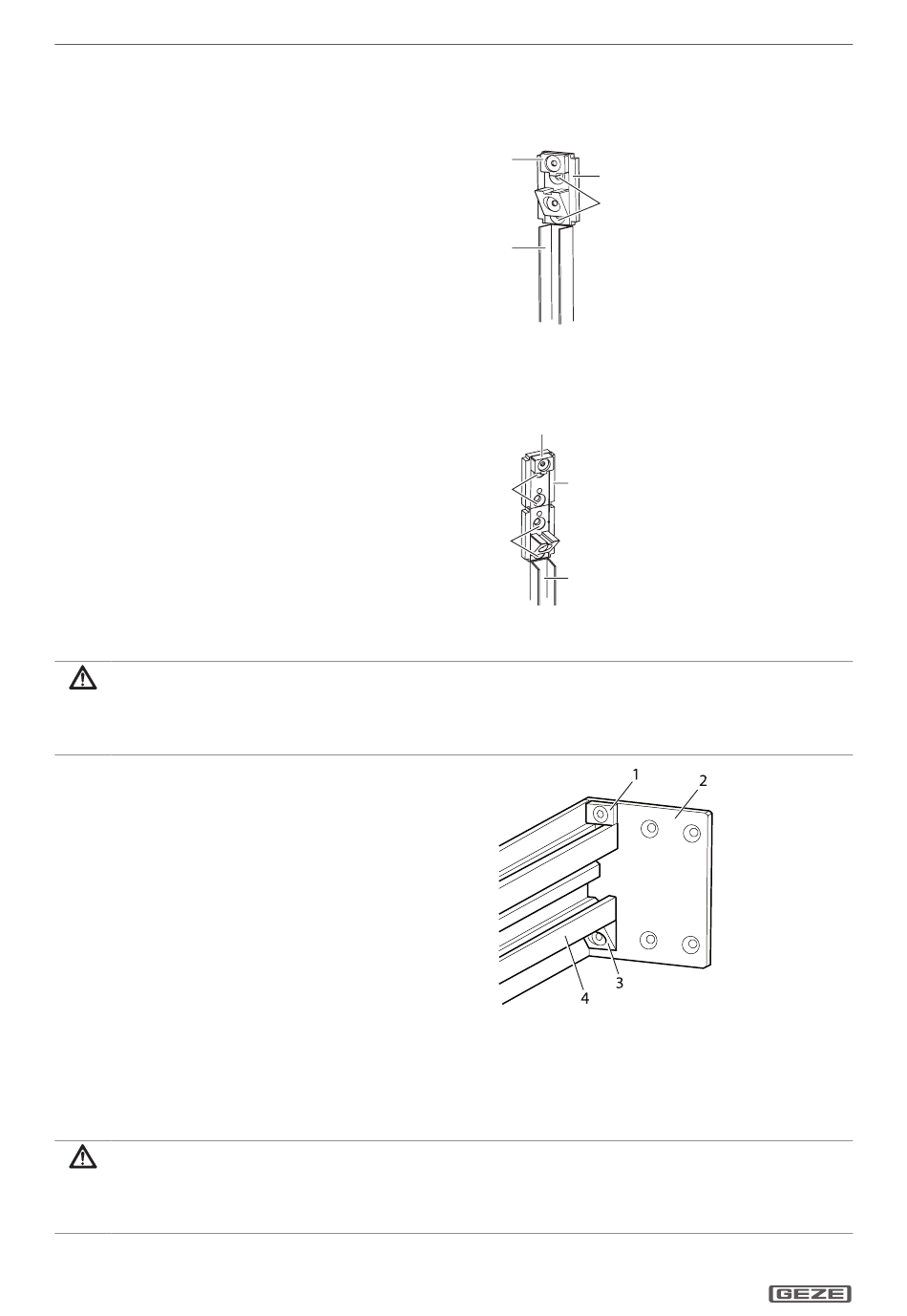

Montage Mural Avec Éléments Latéraux Devant Le Mur - GEZE Slimdrive SL NT Instructions De Montage

Montage
Monter les (petites) plaques latérales de gauche et de droite pour le type de poutre SL
Maintenir les plaques latérales (2) à affleure-
X X
ment contre le mur au-dessus des lattes mura-
les (5) et les aligner à l'horizontale.
Marquer les trous à forer (4) à travers les pla-
X X
ques latérales.
Percer les trous.
X
X
Fixer les plaques latérales à l'aide de vis à tête
X X
fraisée (M8).
Dévisser les blocs de fixation supérieurs (1)
X X
des plaques latérales et les conserver pour la
fixation ultérieure.
Monter les (petites) plaques latérales de gauche et de droite pour le type de poutre EC/SL
Aligner les plaques latérales (2) à affleurement
X
X
avec le mur et le linteau de porte.
Marquer les trous à forer (4) à travers les pla-
X X
ques latérales.
Percer les trous.
X X
Fixer les plaques latérales à l'aide de vis à tête
X X
fraisée (M8).
Enlever les blocs de fixation supérieurs (1) des
X X
plaques latérales.
Monter la poutre en porte-à-faux
AVERTISSEMENT!
Danger de blessure! La poutre en porte-à-faux est très lourde et peut tomber.
Protéger la poutre en porte-à-faux contre la chute pendant le montage à l'aide d'au moins deux à trois person-
X X
nes.
Placer la poutre en porte-à-faux (3) sur les blocs
X
X
de fixation inférieurs (4) de la plaque latérale.
Visser les blocs de fixation supérieurs (1) à la
X
X
plaque latérale (2) et fixer ainsi la poutre en
porte-à-faux.
4.5 Montage mural avec éléments latéraux devant le mur
Monter la poutre en porte-à-faux
Forer des trous distants chacun de max. 400 mm dans le linteau de porte suivant plan de montage
X X
70511-ep04.
AVERTISSEMENT!
Danger de blessure! La poutre en porte-à-faux est très lourde et peut tomber.
Protéger la poutre en porte-à-faux contre la chute pendant le montage à l'aide d'au moins deux à trois person-
X X
nes.
Fixer la poutre en porte-à-faux au linteau de porte à l'aide de vis à tête fraisée (M8).
X X
10
Plaque latérale C
1
2
4
5
Plaque latérale D
1
2
4
4
5
