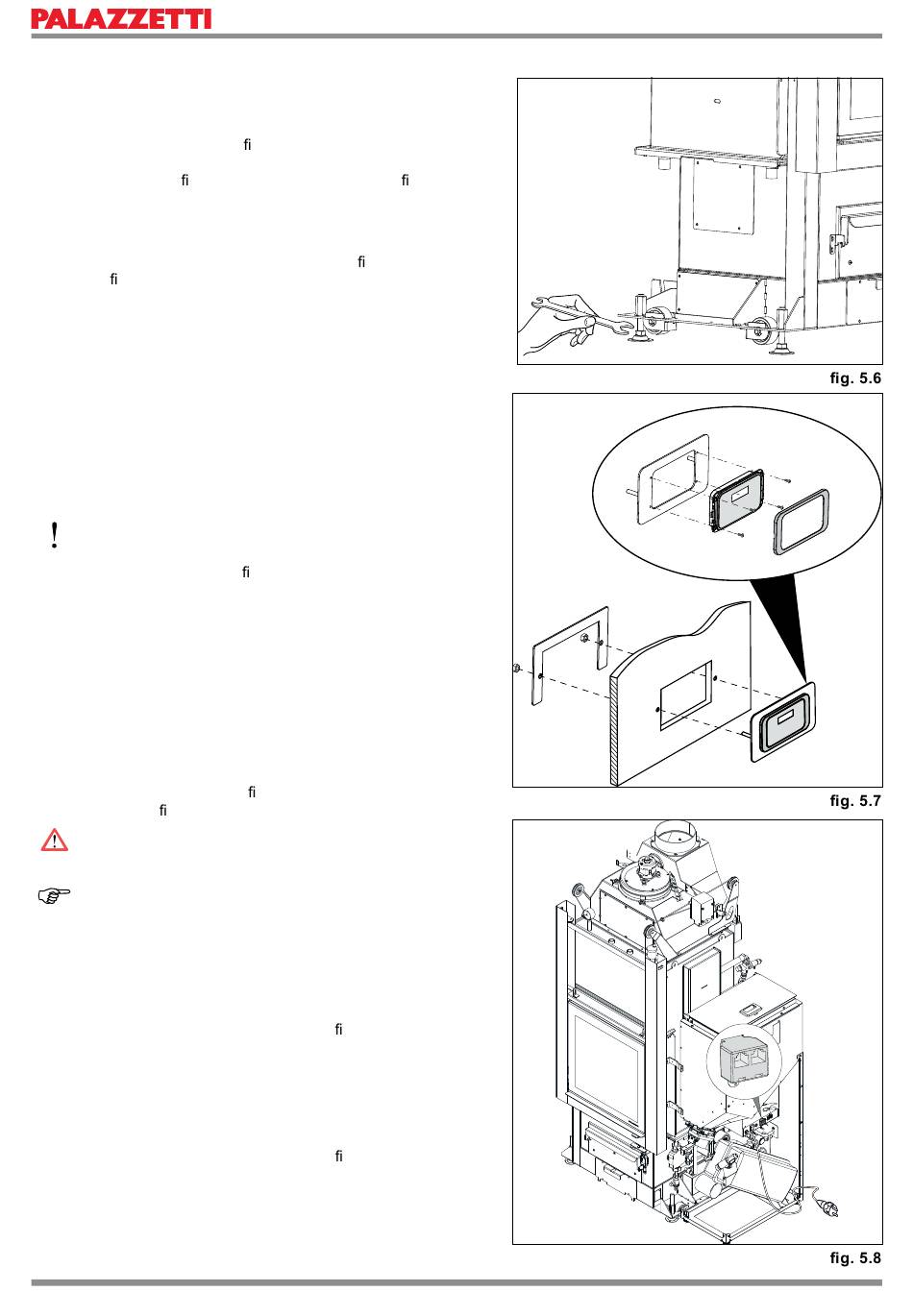

5.7 LIVELLAMENTO DEL FOCOLARE

Il focolare viene fornito con delle ruote che
agevolano il posizionamento. Una volta sistemato
nella sua posizione de nitiva deve essere livellato,
con l'ausilio di un'asta a bolla, agendo sui piedini di
regolazione ( g. 5.6) facendo attenzione af nchè
le ruote risultino sollevate da terra.
Procedere contestualmente alla regolazione del
telaio che sorregge il serbatoio laterale.
Per un posizionamento corretto, veri care che il
pro lo anteriore coprimarmo sia ad una altezza tale
da andare in battuta sull'eventuale piano in marmo
del rivestimento.

5.8 COLLEGAMENTI ELETTRICI

Per il suo funzionamento, il focolare ha necessità
di essere alimentato elettricamente.
È sufficiente collegare il prodotto all'impianto
elettrico attraverso la spina in dotazione.
Il collegamento elettrico (spina) deve essere
facilmente accessibile anche dopo l'installazione
della stufa.
Se il cavo di alimentazione risulta danneggiato deve
essere sostituito dal servizio di assistenza tecnica
o da un tecnico quali cato in modo da prevenire
ogni rischio.

5.8.1 Messa a terra

È obbligatorio che l'impianto sia provvisto di messa
a terra e di interruttore differenziale in ottemperanza
alle leggi vigenti.

5.8.2 Installazione del pannello di controllo

Il pannello di controllo del focolare può essere
applicato su una parete in cartongesso,
predisponendo un foro (105x60mm) e applicando
sul retro la staffetta di ssaggio in dotazione con i
due dadi ( g. 5.7).
Non installare il pannello in una zona calda della
cappa.
Predisporre il passaggio del cavo tra il pannello e
la stufa in modo che non venga danneggiato dalla
temperatura durante il normale funzionamento della
stufa o non interferisca con i componenti elettro
meccanici.
Il pannello di controllo va collegato, attraverso il suo
cavo in dotazione, alla stufa, sul connettore RJ11
presente sulla scheda elettronica ( g. 5.8).
5.8.3 Collegamento al connection box
Il connection box permette di dialogare con il
focolare attraverso il proprio dispositivo mobile,
scaricando l'apposita App.
Collegare il connection box al connettore RJ11
presente sulla scheda elettronica ( g. 5.8).
Seguire le istruzioni contenute nella confezione per
la messa in funzione del dispositivo.
