Rev.1 18/05/2021
Pag.22

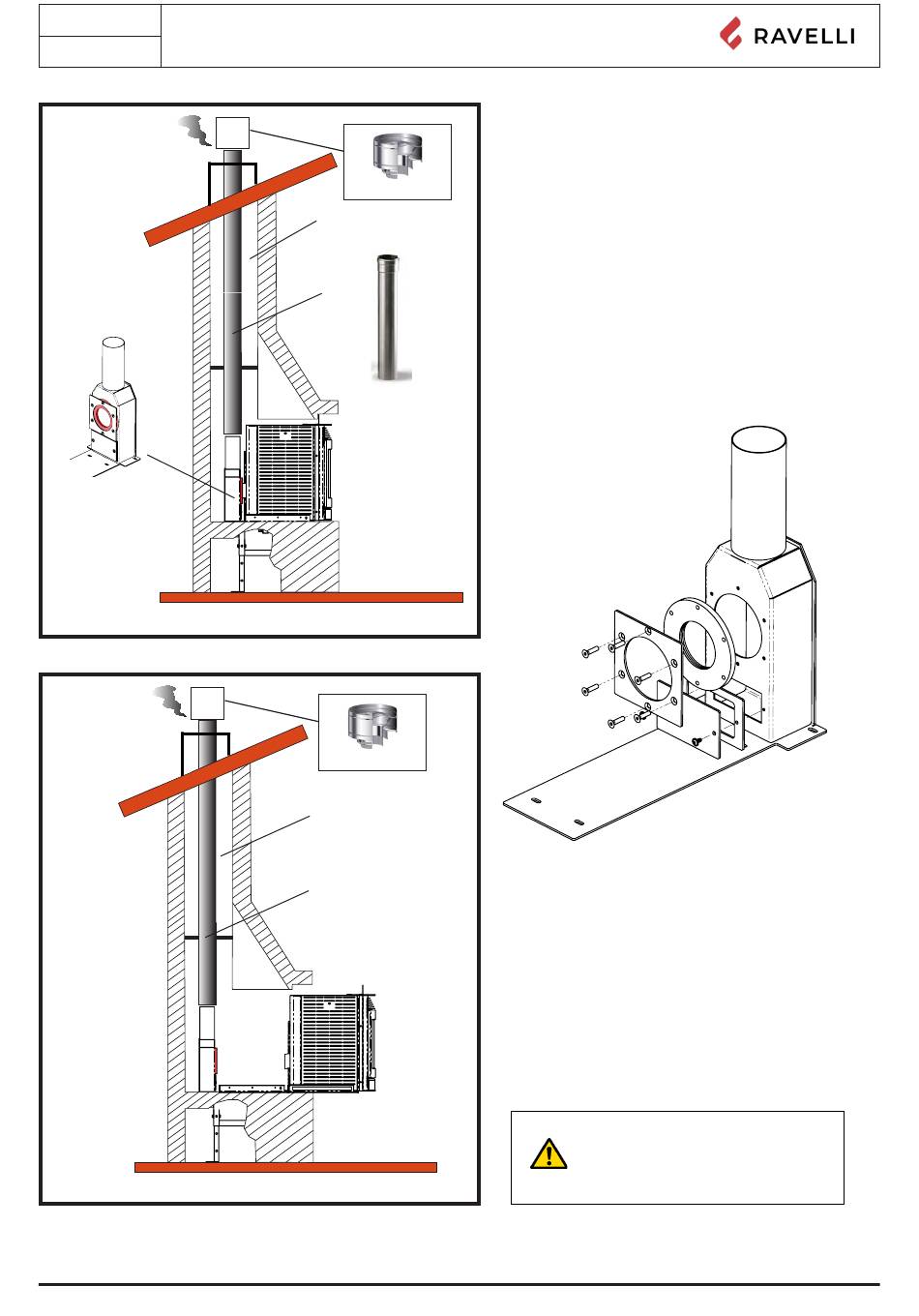

T-Anschluss-
stück mit
kontrollierba-
rem Aschen-
Bedienungs- und Wartungsanleitung RBV 7010 Compact
Regenschutz
Rauchabzug
Rohr
Fig.7
Regenschutz
Rauchabzug
Rohr
Abb. 8
Bei dieser Art der Installation können wir die
Verwendung des Anschlussstücks erkennen, das
es ermö-glicht, den Einsatz mit dem Rauchabzug zu
verbinden (sog. 'Bajonett-Einsatz').
Es wird empfohlen, den Rauchabzug einzuführen,
um Sicherheit und korrektes Funktionieren zu
gewährleisten.(Abb. 7)
Achten Sie darauf, den Einsatz perfekt mit dem
Anschlussstück abschließen zu lassen, so dass beim
Betrieb kein Rauch austritt.
Explosionszeichnung
Hier können Sie die
den Einsatz zum Nachfüllen der Pellets oder für
regelmäßige Kontrollen herauszuziehen, was nur bei
abgeschaltetem Ofen geschehen darf.(Abb. 8)
ES IST ABSOLUT VERBOTEN DEN
OFEN WÄHREND DES BETRIEBS
HERAUSZUZIEHEN, DA DER RAUCH IN
DEN WOHNRAUM DRINGEN KÖNNTE.
Möglichkeit beobachten
