7
INSTALLATION AV EXTRA PANEL: P-N23WAM
10

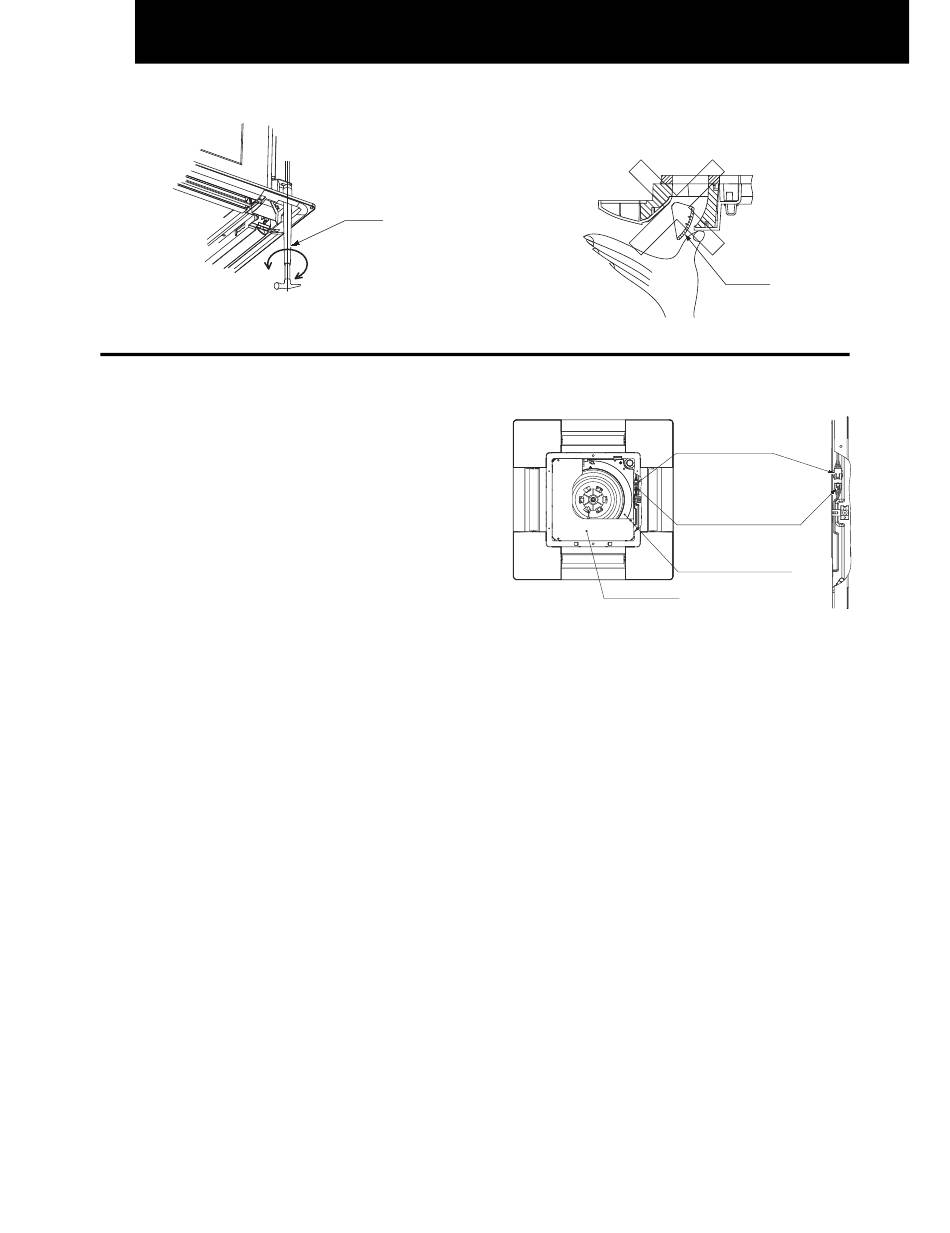

Inomhusenhetens höjd kan justeras med hjälp av
-
skruvnyckeln som användes för hörnfickan.
Alltför stor justering av höjden orsakar kondens från
-
avtappningskaret.
7.3. LEDNINGSANSLUTNINGAR FÖR PANELEN
1. Följande kontakt används för panelen (vy från panelens
undersida utan luftintagsgaller):
2. Anslut kontakterna på det sätt som visas nedan (bild av
kopplingslådan).
All manuals and user guides at all-guides.com
Nyckel
Vrid inte spjället för hand. Om spjällmekanismen
-
flyttas, skadas den.
Kontakt för motor till automatisk
jalusiventil (panelen.)
Kontakt för motor till automatisk
jalusiventil (inomhusenhet)
undersida utan luftintagsgaller
Kopplingslåda
Louver
