5 Configuración de la máquina
La máquina deberá configurarse en las siguientes situacio-
nes:
– Si debe procesarse un tipo diferente de terminal tubular
– Cada vez que la máquina se ponga en marcha
Si desea cambiar a otro tipo de terminal tubular, debe reti-
rar primero todos los terminales tubulares que se encuen-
tren aún en la unidad de prensado. Para hacerlo, proceda
de la siguiente manera:
► Quite el rollo del terminal tubular.
► Continúe insertando el cableado usado en la máquina
hasta que éste solo se desaísle.
A continuación se retiran todos los terminales tubulares del
interior de la unidad de prensado.
Durante la configuración, deberá comprobar y ajustar si
fuera necesario los siguientes ajustes:
– Rollo del terminal tubular
– Sección de terminal
– Solo RS: Longitud de prensado en cuatro posiciones
(ver sección 5.3)
La máquina debe desconectarse para la configu-
ración.
La tabla de ajuste en el lado interior de la placa frontal
muestra los ajustes necesarios para los diferentes tipos de
terminales.
Símbolo Significado
Terminal tubular (tipo)
Usar unidad de transporte (X=sí)
Unidad de guiado de cable, cuña de apertura,
B
dispositivo de entrega
Parada del terminal
A
B
98

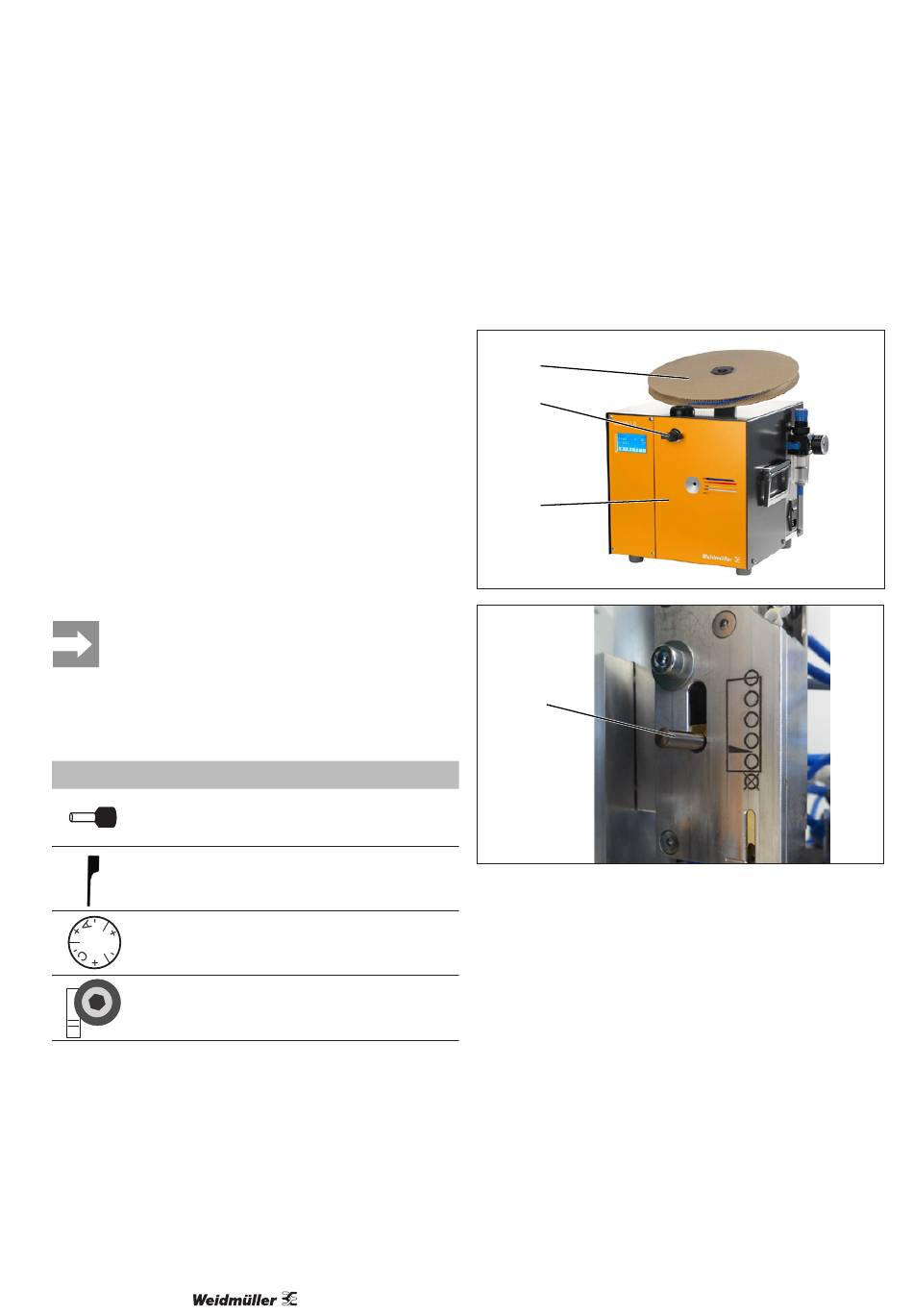

5.1 Inserción de los terminales tubulares
► Coloque el rollo del terminal tubular (1) de forma que
pueda desenrollarse hacia la derecha.
► Gire el bloqueo (2) de la placa frontal (3) para abrirla.
1
2
3
4
El perno de transporte (4) de la unidad de transporte debe
estar completamente en la posición más baja.
El perno de transporte se presiona hacia abajo con ayuda
de un muelle.
Si no está completamente hacia abajo:
► Compruebe si el perno de transporte está bloqueado y
elimine el bloqueo si fuera necesario.
► Presione la cinta del terminal tubular en la unidad de
transporte hasta que el revestimiento inferior encaje co-
rrectamente.
► Compruebe el ajuste tirando de la cinta del terminal tu-
bular con cuidado.
► Cierre la placa frontal mediante el bloqueo de la placa
frontal.
► Enrolle la cinta del terminal tubular suelta.
