5

Konfigurowanie maszyny

Konfigurowanie maszyny konieczne jest w następujących
sytuacjach:
– przy zastosowaniu nowego typu tulejki kablowej,
– przy każdorazowym rozruchu maszyny.
Zmiana na inny typ tulejki końcowej wymaga usunięcia
wszystkich tulejek znajdujących się w jednostce zacisko-
wej. W tym celu wykonaj następującą procedurę:
► Wyjmij rolkę tulejek kablowych.
► Wprowadzaj przewód do maszyny aż do etapu występo-
wania tylko operacji zdejmowania izolacji przewodu.
Z wnętrza jednostki zaciskowej zostaną teraz usunięte
wszystkie tulejki.
W trakcie konfiguracji trzeba sprawdzić, a w razie potrzeby
także wyregulować:
– Rolkę tulejki kablowej
– Przekrój tulejki
– Tylko RS: Długość zaciskania w czterech miejscach
(patrz rozdział 5.3)
W celu przeprowadzenia konfiguracji maszynę
trzeba wyłączyć.
Tabela ustawień wewnątrz przedniej klapy zawiera zesta-
wienie ustawień koniecznych dla poszczególnych typów
tulejek.
Symbol Znaczenie
Tulejka kablowa (typ)
Zastosowanie jednostki transportowej (X=tak)
Jednostka prowadzenia przewodu, klin otwie-
B
rający, urządzenie zwalniające
Ogranicznik tulejki
A
B
142

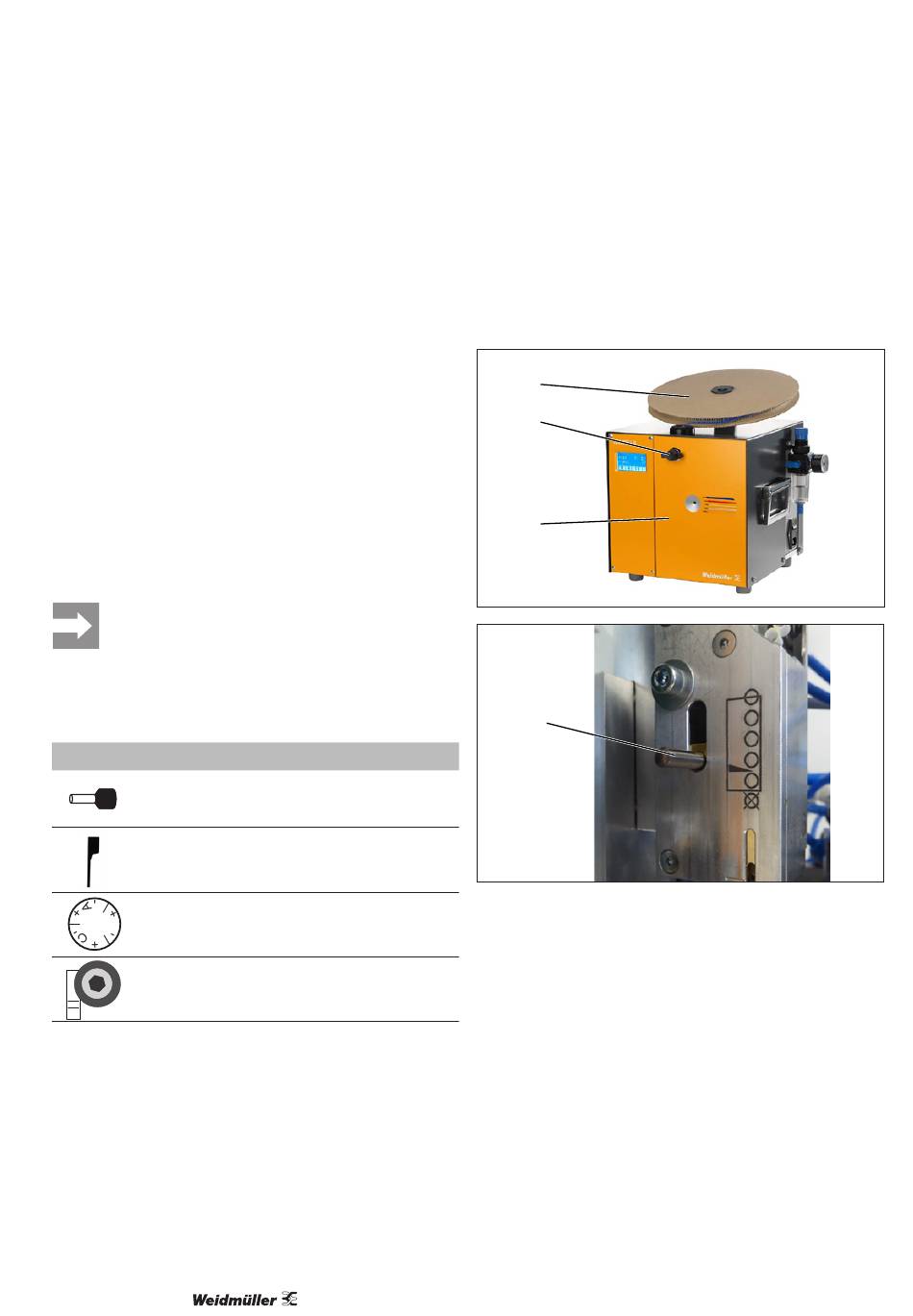

5.1 Wprowadzanie tulejek kablowych

► Ustaw rolkę (1) tulejek kablowych tak, aby zapewnić od-
wijanie w prawo.
► Obróć blokadę (2) na przedniej klapie (3) w celu jej
otwarcia.
1
2
3
4
Śruba transportowa (4) w jednostce transportowej musi
być w najniższym położeniu.
Śruba transportowa jest dociskana w dół przez sprężynę.
Jeśli śruba nie znajduje się w skrajnym, dolnym położeniu:
► sprawdź, czy śruba transportowa jest zablokowana i, w
razie potrzeby, usuń przyczynę zablokowania,
► wciśnij pas tulejek do jednostki transportowej tak, aby
spowodować zatrzaśnięcie dolnej osłony,
► sprawdź prawidłowość zamocowania poprzez ostrożne
pociągnięcie końca pasa tulejek kablowych,
► zamknij przednią klapę za pomocą zamka,
► zwiń luźny pas tulejek kablowych.
2549630000/00/09/2017
