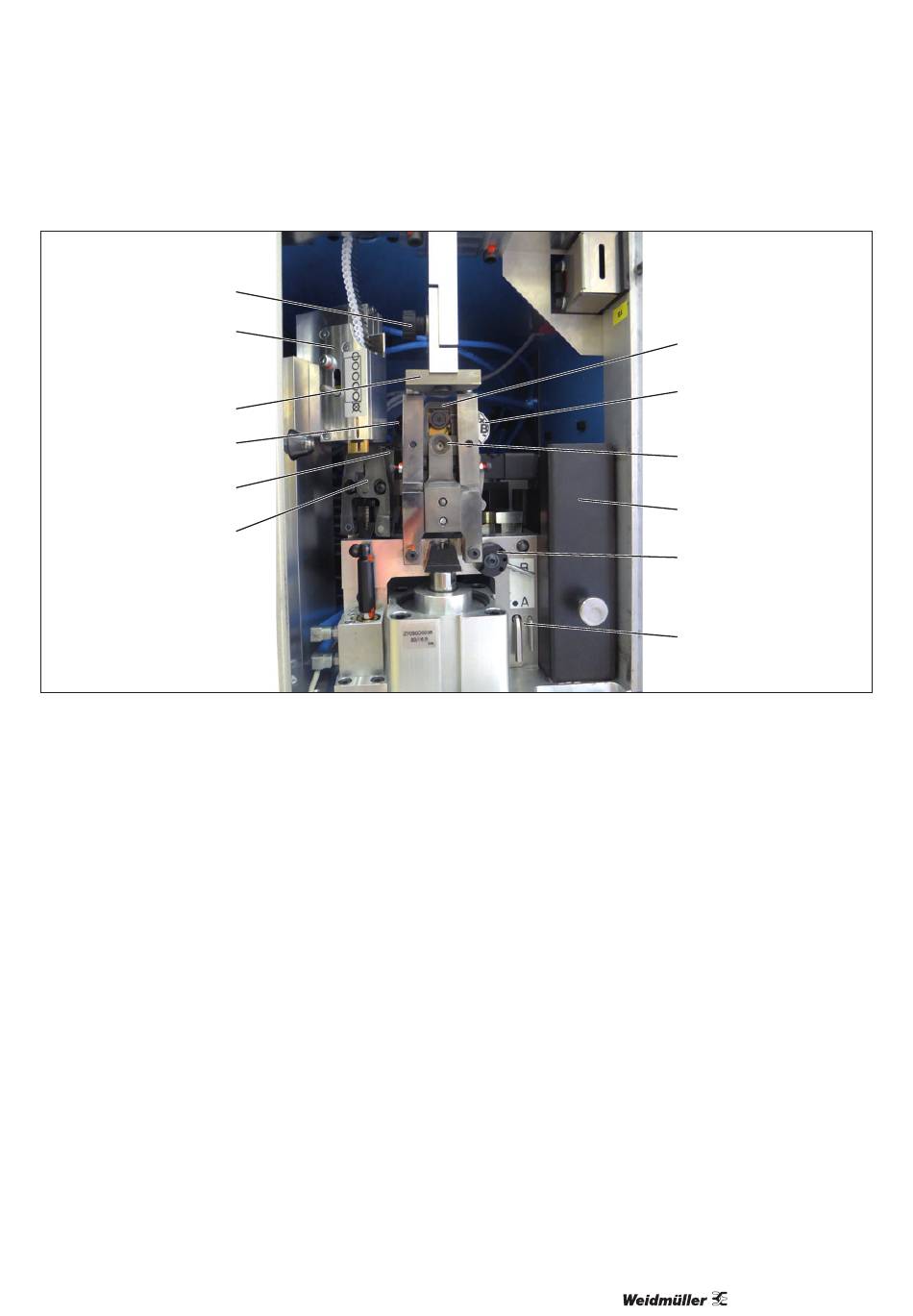

Figure 3.2 Vedere din interior
1
Reglarea deschiderii (numai pentru RS)
2
Unitate de transport
3
Pana de reglare a deschiderii
4
Reglarea opritorului pentru ferule (numai pentru RS)
5
Unitate de sertizare
6
Unitatea de susținere a ferulei
2549630000/00/09/2017
1
2
3
4
5
6
7
Unitatea de dezizolare
8
Reglarea dispozitivului de eliberare (numai pentru RS)
9
Unitatea de fixare a cablului torsadat
10 Container pentru deșeuri (numai pentru RS)
11 Reglarea unității de fixare a cablului torsadat (numai pentru RS)
12 Cheie inbus de 2,5 mm (RS: 2,5 și 5 mm)
3 Descrierea aparatului
7
8
9
10
11
12
